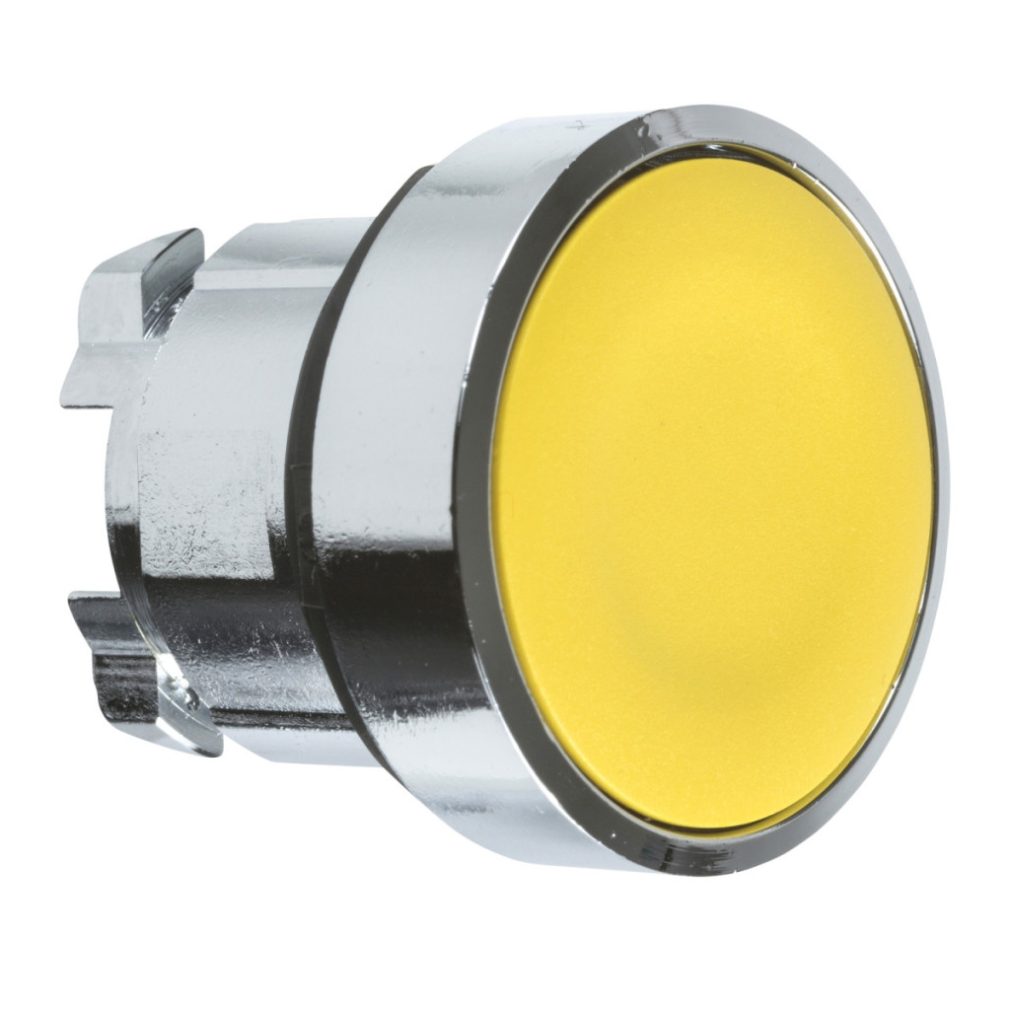

Capul butonului galben nemarcat ZB4BH05 din seria Harmony XB4 de la Schneider Electric este un element de control de înaltă calitate, care funcționează fiabil chiar și în medii industriale și se potrivește perfect în sistemele de automatizare și control. Această componentă de calitate superioară face parte din familia de produse Harmony XB4, recunoscută la nivel mondial pentru durabilitatea și fiabilitatea sa în aplicații industriale. Capul butonului ZB4BH05 are un cadru metalic cromat, care nu numai că oferă un aspect estetic, dar și crește semnificativ durata de viață și rezistența produsului în medii industriale dure. Suprafața galbenă, nemarcată a butonului oferă o vizibilitate excelentă și poate fi utilizată pentru diverse funcții de control, în conformitate cu standardele internaționale de codificare a culorilor. Butonul este de tip push-push, ceea ce înseamnă că rămâne apăsat după prima apăsare și revine la poziția inițială după a doua apăsare, permițând comutarea între două stări stabile. Acest buton are un cap indicator rotund standard și se potrivește în orificiile de montare standard de 22,5 mm, fiind ușor de integrat în majoritatea panourilor de control. Produsul are o durabilitate mecanică remarcabilă, rezistând la până la 2.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. ZB4BH05 este, în esență, un element de bază care poate fi utilizat cu diferite configurații electrice: cu codul C11 cu până la 3 contacte, cu codul C15 cu până la 1 contact și cu codul C9, de asemenea, cu până la 3 contacte, în toate cazurile cu montare pe panoul frontal și utilizarea blocurilor individuale. ZB4BH05 are niveluri de protecție extrem de robuste: are protecție IP66, IP67, IP69 și IP69K conform IEC 60529, ceea ce înseamnă că este complet etanș la praf și apă și poate rezista la jeturi de apă de înaltă presiune și temperatură. Este clasificat NEMA 13 și NEMA 4X conform claselor de protecție NEMA și oferă protecție IK06 conform IEC 50102 pentru rezistența la impact. Butonul poate fi utilizat într-un interval de temperatură extrem de larg: este operațional între -40 °C și +70 °C și poate fi depozitat în același interval. Produsul aparține categoriei de supratensiune Clasa I conform IEC 60536. Capul butonului ZB4BH05 este conform cu mai multe standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-5-4, UL 508, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1 și JIS C8201-1, și este certificat de BV, CSA, DNV, LROS (Lloyds register of shipping) și UL. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la impact este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) în cazul accelerației cu semiondă sinusoidală conform standardului IEC 60068-2-27, ceea ce reprezintă o valoare remarcabilă printre elementele de control utilizate în medii industriale.
Schneider Electric Harmony XB4 - ZB4BH05 date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Push-push
Profil actuator: Galben încastrat, nemarcat
Culoarea capacului/actuatorului sau a lentilei: Galben
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durabilitate mecanică: 2.000.000 de cicluri
Cod compoziție electrică: C11 max. 3 contacte utilizând blocuri individuale montate din față
C15 max. 1 contact utilizând blocuri individuale montate din față
C9 max. 3 contacte utilizând blocuri individuale montate din față
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Certificate și standarde
Standarde: IEC 60947-5-5
IEC 60947-5-4
UL 508
CSA C22.2 Nr. 14
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-1
JIS C8201-1 Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
