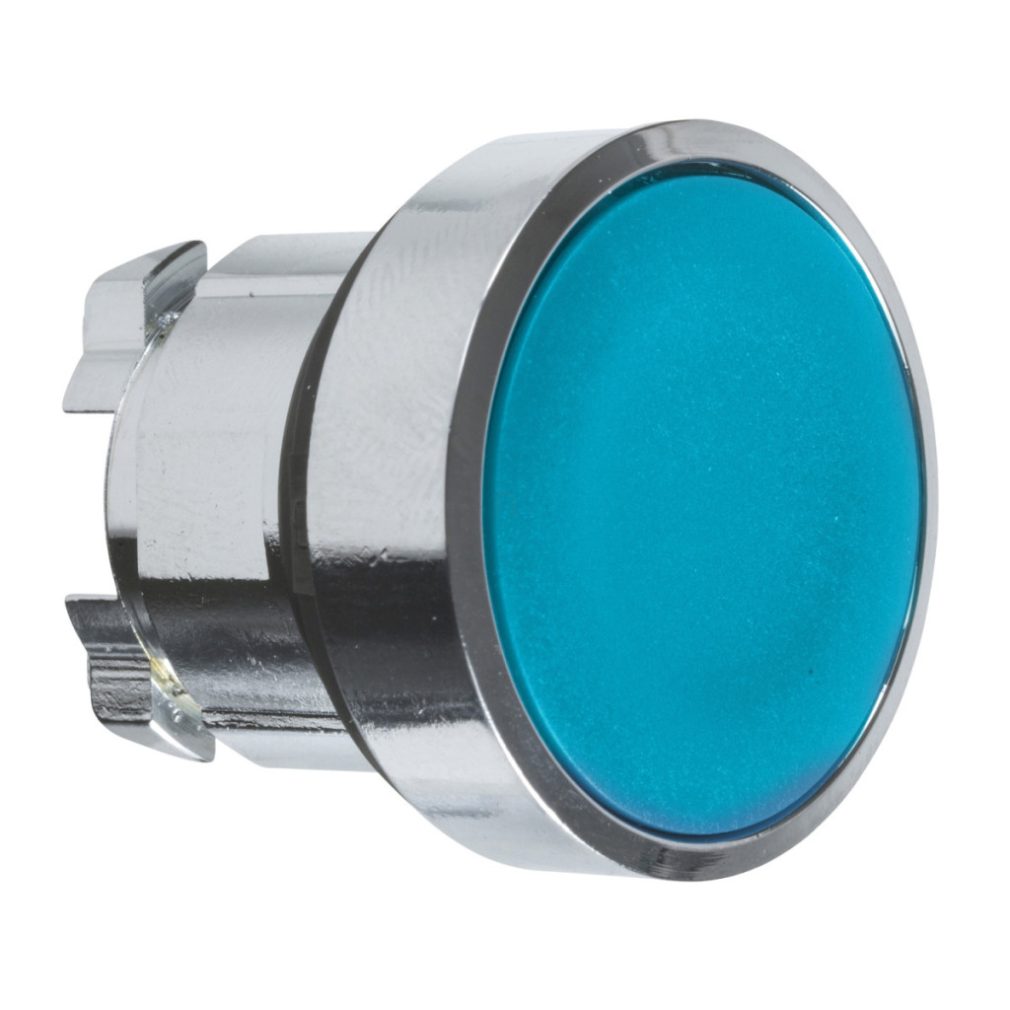

Capul butonului Schneider Electric Harmony XB4 seria ZB4BH06 este un element de control de înaltă calitate, conceput pentru aplicații industriale. Acest buton albastru cu cadru metalic cromat poate fi utilizat pentru o varietate de funcții de control, fie în linii de producție, echipamente automatizate sau panouri de control industriale. Capul butonului ZB4BH06 este proiectat cu un principiu de funcționare push-push, ceea ce înseamnă că se activează la prima apăsare și se dezactivează la a doua apăsare. Acest tip de funcționare este ideal pentru situații în care menținerea unei stări este importantă, cum ar fi pornirea și oprirea mașinilor. Suprafața rotundă, albastră, nemarcată a butonului este ușor de identificat și proiectată ergonomic, facilitând operarea precisă de către operator, chiar și atunci când poartă mănuși industriale. Ca parte a seriei Harmony XB4, acest cap de buton se potrivește într-un orificiu de montare standard cu diametrul de 22,5 mm, care este una dintre cele mai comune dimensiuni pentru comenzile industriale. ZB4BH06 este compatibil cu diverse blocuri de contact și accesorii din seria Harmony XB4, permițând asamblarea electrică în conformitate cu codurile C9, C11 și C15, ceea ce oferă o mare flexibilitate pentru proiectanții de sisteme. Conexiunea electrică poate fi realizată cu terminale cu șurub, conectori plug-in, versiuni montabile pe PCB sau conectori Faston, oferind opțiuni versatile de instalare. Butonul ZB4BH06 este extrem de durabil, dovadă fiind durata sa de viață mecanică de 2 milioane de cicluri de funcționare. Produsul are niveluri de protecție remarcabile: protecție IP66, IP67, IP69 și IP69K, care garantează o funcționare fiabilă chiar și în cele mai dure condiții industriale - fie că este vorba de jeturi puternice de apă, praf sau chiar curățare la presiune înaltă. De asemenea, este clasificat NEMA 13 și NEMA 4X și are un grad de rezistență la impact IK06. Butonul poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, asigurând o funcționare corespunzătoare chiar și în medii de operare extreme. Produsul a fost testat și certificat în conformitate cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 Nr. 14 și JIS C8201. De asemenea, este certificat BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL, ceea ce garantează calitatea și conformitatea cu standardele de siguranță recunoscute la nivel mondial. Butonul prezintă o rezistență excelentă la vibrații și șocuri: poate rezista la vibrații de 5 gn în intervalul 2-500 Hz și la șocuri de 30 gn și 50 gn, ceea ce este deosebit de important în mediile industriale. ZB4BH06 este alegerea ideală pentru mediile industriale în care sunt necesare elemente de control durabile, fiabile și foarte vizibile.
Schneider Electric Harmony XB4 - ZB4BH06 - buton metalic, Ø22, push-push, albastru date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Push-push
Profil actuator: Albastru, încastrat, nemarcat
Culoare actuator/lentilă: Albastru
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durată de viață mecanică: 2.000.000 de cicluri
Cod de asamblare electrică: C11 <3 contacte utilizând blocuri individuale pentru montare frontală
C15 <1 contact utilizând blocuri individuale pentru montare frontală
C9 <3 contacte utilizând blocuri individuale pentru montare frontală
Prezentarea dispozitivului: Element de bază Caracteristici de mediu Tratament de protecție: TH Temperatură ambiantă de depozitare: -40 până la 70 °C Temperatură ambiantă de funcționare: -40 până la 70 °C Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-1 Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
