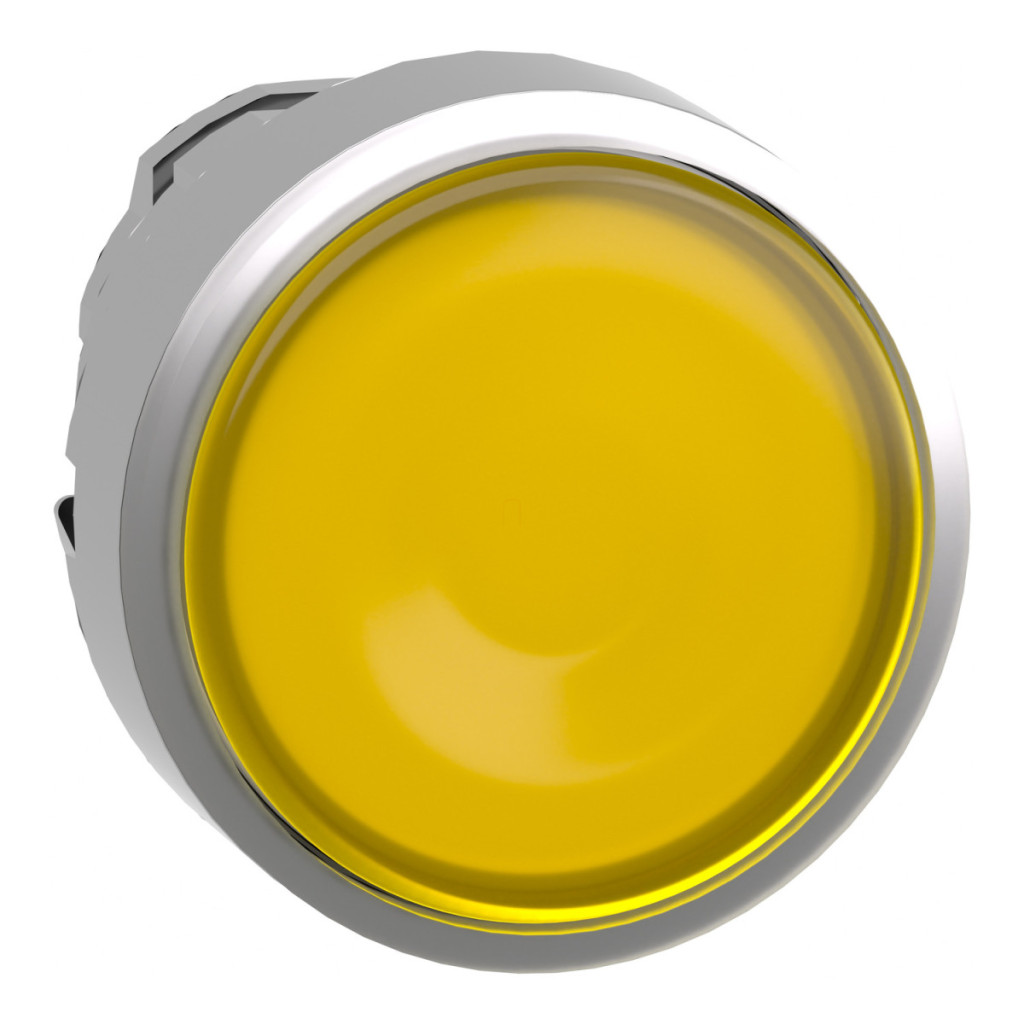

ZB4BH083, parte a gamei de produse Harmony XB4 de la Schneider Electric, este un buton iluminat de înaltă calitate pentru aplicații industriale. Acest element de control premium încorporează tehnologia fiabilă a Schneider Electric, asigurând o durată lungă de viață și o funcționare stabilă chiar și în cele mai exigente medii industriale. Modelul ZB4BH083 este un buton iluminat, de culoare galbenă, fără marcaje, montat la nivel, cu principiu de funcționare push-push. Funcția push-push este deosebit de utilă în aplicațiile în care este necesară o indicare clară a stărilor de pornire și oprire - prima apăsare menține butonul apăsat (stare pornită), iar a doua apăsare îl readuce la poziția normală (stare oprită). Produsul poate fi utilizat cu LED-uri universale, care sunt deosebit de eficiente din punct de vedere energetic și asigură o iluminare de lungă durată. Capul butonului poate fi montat într-o gaură standard cu diametrul de 22,5 mm, care este o dimensiune utilizată pe scară largă în echipamentele industriale. Produsul are un cadru metalic cromat de înaltă calitate, care nu numai că îi conferă un aspect elegant, dar asigură și o durabilitate remarcabilă. Designul metalic este rezistent la solicitări mecanice, substanțe chimice și alte pericole din mediile industriale. Butonul are o durată de viață mecanică excepțional de lungă, fiind proiectat pentru 500.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în cazul utilizării frecvente. Modelul ZB4BH083 este deosebit de rezistent la influențele mediului. Are un grad de protecție IP66, IP67, IP69 și IP69K, care oferă protecție completă împotriva prafului și jeturilor de apă de înaltă presiune. Acest nivel ridicat de protecție permite utilizarea produsului în medii umede, prăfuite sau chiar în medii de curățare cu presiune înaltă. Produsul poate rezista la presiuni de până la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri. Produsul poate fi utilizat într-un interval larg de temperaturi (-40 °C până la +70 °C), ceea ce permite utilizarea sa în condiții de mediu extreme. Capul butonului este compatibil cu diverse configurații electrice: poate fi utilizat în configurații M5, M6 și M10, care permit utilizarea a până la 2 contacte cu blocuri simple, cu montare pe panoul frontal. Produsul oferă flexibilitate maximă la proiectarea sistemelor de control industrial. Dimensiunile CAD (29 mm lățime, 29 mm înălțime și 30 mm adâncime) oferă informații precise pentru inginerii de proiectare. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-4, UL 508, IEC 60947-5-1 și alte reglementări industriale importante, și are certificări CSA, LROS, BV, UL și DNV. Acest lucru asigură aplicabilitatea sa pe piețele globale.
Schneider Electric Harmony XB4 - ZB4BH083 - cap metalic iluminat pentru buton, Ø22, push-push, galben încastrat, fără marcaj date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap de buton iluminat
Compatibilitate: LED universal
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Push-push
Profil actuator: Galben plat, nemarcat
Culoarea capacului/actuatorului sau lentilei: Galben
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică:
M5 - <2 contacte utilizând blocuri simple cu montare pe panoul frontal și LED integrat
M6 - <2 contacte utilizând blocuri simple cu montare pe panoul frontal, LED integrat și transformator
M10 - <2 contacte utilizând blocuri simple cu montare pe panoul frontal, LED integrat
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4, UL 508, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-5, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV. Caracteristici mecanice Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6. Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semisinusoidală conform IEC 60068-2-27.
30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
