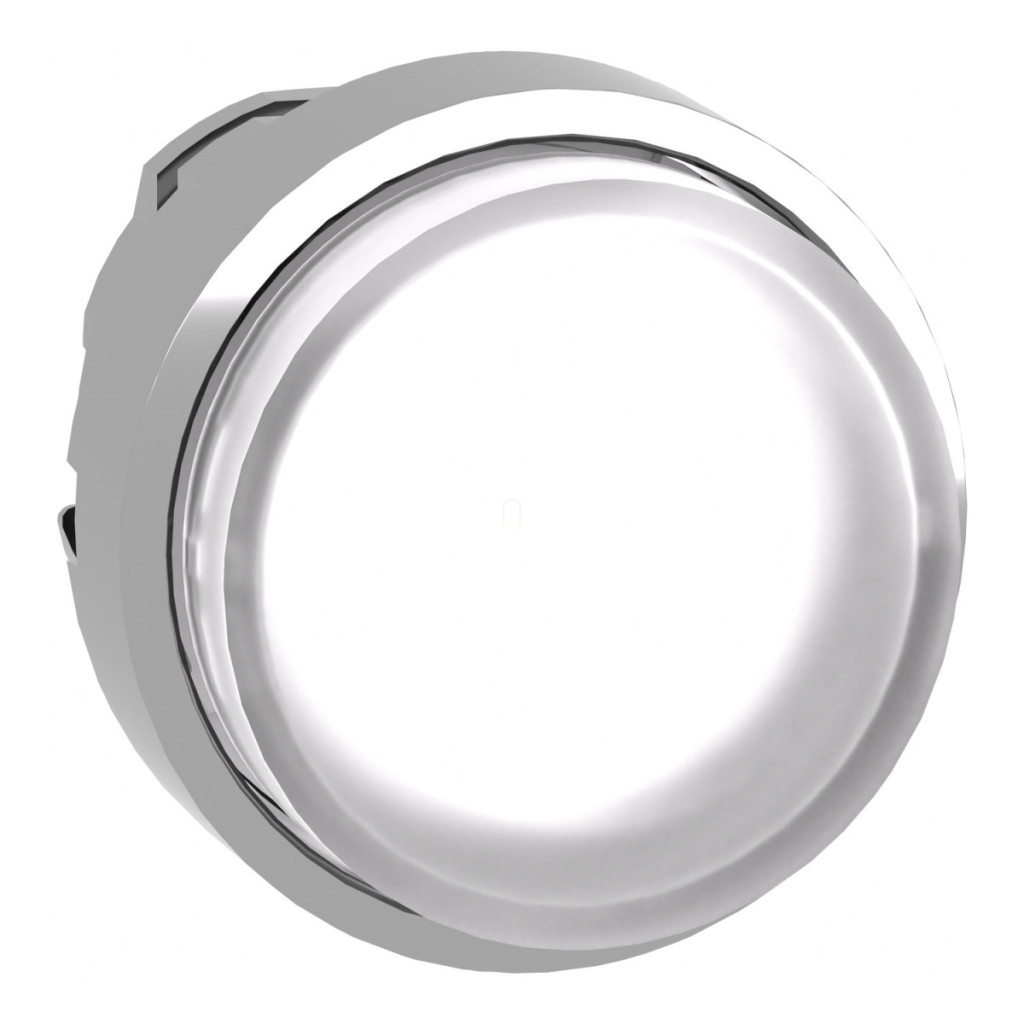

Butonul iluminat ZB4BH13 din gama de produse Harmony XB4 de la Schneider Electric este un comutator industrial de înaltă calitate, care combină un design robust cu o funcționare fiabilă. Acest buton alb, cu profil înalt, se potrivește într-un orificiu de montare standard de 22,5 mm și are un cadru metalic cromat, fiind ideal pentru utilizarea în medii industriale, panouri de control, mașini sau echipamente. Capul butonului iluminat ZB4BH13 este compatibil cu LED-uri universale, ceea ce îl face flexibil pentru o varietate de cerințe de iluminare. Suprafața sa de operare din plastic alb, ridicată, este mare și ergonomică pentru o operare ușoară, în timp ce culoarea albă oferă un contrast bun pentru vizibilitatea indicatorului luminos. Butonul nu este marcat, astfel încât poate fi personalizat cu marcaje, simboluri sau inscripții individuale, după cum este necesar pentru aplicația specifică. O caracteristică remarcabilă a butonului ZB4BH13 este mecanismul său de acționare push-push, care permite schimbarea stării de comutare la fiecare apăsare. Această caracteristică îl face ideal pentru comutarea pornit/oprit sau comutarea între două stări. Parametrii tehnici ai produsului sunt impresionanți: are clase de protecție IP69, IP69K și IP67, ceea ce îl face rezistent la praf și apă, precum și la spălarea cu presiune înaltă (presiune de până la 7000000 Pa, apă la 55 °C, distanță de 0,1 metri). Capul butonului îndeplinește, de asemenea, cerințele stricte de rezistență la impact IK05 ale standardului IEC 50102. Capul butonului Schneider Electric Harmony XB4 ZB4BH13 oferă o durabilitate mecanică excelentă, completând 500.000 de cicluri de funcționare fără defecțiuni. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -40 la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. În ceea ce privește compoziția electrică, poate fi utilizat în configurații corespunzătoare codurilor M5, M6 și M10, cu mai puțin de 2 contacte, montat frontal, cu LED integrat sau LED și blocuri individuale echipate cu transformator. Capul butonului are diverse certificări internaționale, inclusiv certificări CSA, LROS, BV, UL și DNV, și este conform cu numeroase standarde internaționale, cum ar fi IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, UL 508, JIS C8201-1. Cu dimensiuni de 29 mm × 29 mm × 33 mm, capul ZB4BH13 are un design compact, dar robust. Pentru instalare este necesar un diametru al orificiului de 22,5 mm, cu o dimensiune recomandată de 22,3 mm +0,4 toleranță. Sunt disponibile instrucțiuni detaliate pentru montarea pe o placă de circuit imprimat, cu o grosime minimă a PCB de 1,6 mm. În timpul instalării, trebuie să se țină seama de poziția elementelor de fixare și de cuplul de strângere corect (maximum 0,6 Nm). Butonul ZB4BH13 este un element de bază care poate fi transformat într-un comutator complet folosind diverse blocuri de contact și module LED.
Schneider Electric Harmony XB4 - ZB4BH13 - cap metalic iluminat pentru buton, Ø22, push-push, proeminent, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tip produs: Cap buton iluminat
Cod produs: ZB4BH13
Compatibilitate: LED universal
Denumire scurtă a dispozitivului: ZB4
Material margine: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Push-push
Profil actuator: Alb în relief, nemarcat
Culoare capac/actuator sau lentilă: Alb
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 33 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durabilitate mecanică: 500.000 de cicluri
Cod compoziție electrică: M5 pentru mai puțin de 2 contacte, blocuri individuale montate frontal cu LED integrat
M6 pentru mai puțin de 2 contacte, cu LED integrat și transformator pentru blocuri simple montate frontal
M10 pentru mai puțin de 2 contacte, cu LED integrat pentru blocuri simple montate frontal
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I, conform IEC 60536
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I, conform IEC 60536
Grad de protecție IP: IP69, IP69K, IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05, conform standardului IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, UL 508, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, listat UL, DNV
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
