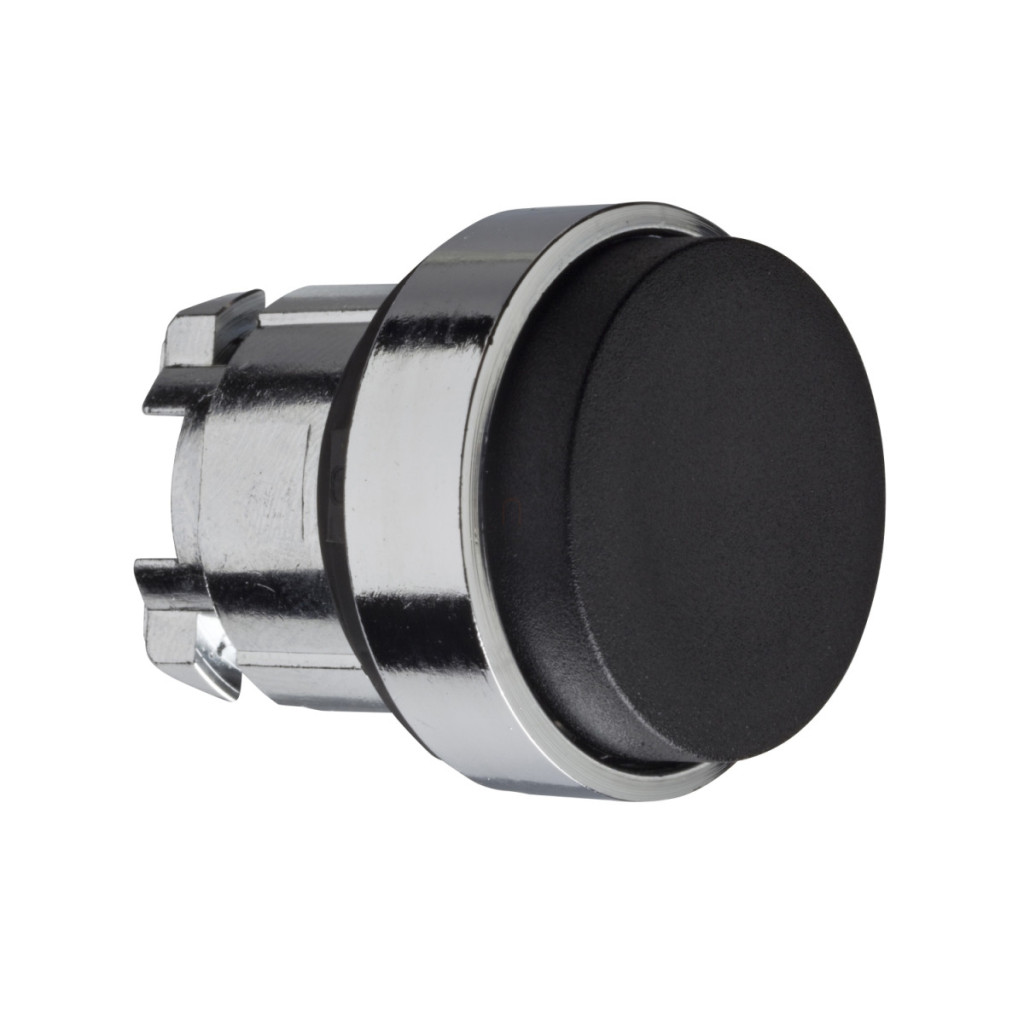

Capul negru cu buton apăsat ZB4BH2 din gama de produse Harmony XB4 de la Schneider Electric este un element de control profesional conceput pentru utilizare în medii industriale. Acest cap de buton negru neiluminat, cu profil ridicat, se potrivește în orificiile de montare standard de 22,5 mm, asigurând o compatibilitate largă cu diverse panouri de control și echipamente. Capul butonului ZB4BH2 are caracteristici tehnice remarcabile. Datorită plăcii frontale din metal cromat, este extrem de durabil și rezistent la influențele mediului. Butonul are o durată de viață mecanică remarcabilă de până la 2.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Modul de funcționare push-push asigură o manipulare ușoară, în timp ce profilul negru, nemarcat, al butonului ridicat permite o utilizare ergonomică. Capul butonului ZB4BH2 are un nivel excelent de protecție, permițându-i să funcționeze în mod fiabil într-o varietate de medii industriale. Protecția IP66, IP67, IP69 și IP69K asigură că praful, umezeala și jeturile de apă de înaltă presiune nu vor deteriora structura. Certificarea NEMA 13 și NEMA 4X confirmă, de asemenea, protecția excelentă a produsului. Clasa de rezistență la impact IK06 garantează că produsul poate rezista la potențiale impacturi mecanice. Intervalul de temperatură de funcționare de la -40 °C la +70 °C permite utilizarea în condiții climatice extreme. Conformitatea cu categoria de supratensiune de clasa I este asigurată în conformitate cu IEC 60536. Butonul ZB4BH2 este conform cu numeroase standarde, inclusiv UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1 și JIS C8201-1. De asemenea, are certificări internaționale, cum ar fi CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, asigurând utilizarea la nivel global. Rezistența la vibrații a produsului este de 5 gn (f= 2-500 Hz) în conformitate cu standardul IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) în conformitate cu standardul IEC 60068-2-27, bazată pe accelerația semiondulei sinusoidale.
Schneider Electric Harmony XB4 - ZB4BH2 - Specificații tehnice ale capului butonului metalic
Caracteristici cheie
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul panoului frontal: Metal cromat
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tip actuator: Push-push
Profil actuator: Negru, ridicat, nemarcat
Culoare actuator/capac sau lentilă: Negru
Caracteristici suplimentare
Lățime totală CAD: 29 mm Înălțime totală CAD: 29 mm Adâncime totală CAD: 33 mm Durată de viață mecanică: 2.000.000 de cicluri Cod compoziție electrică: C11 <3 contacte, utilizând blocuri simple, montare frontală
C15 <1 contact, utilizând blocuri simple, montare frontală
C9 <3 contacte, utilizând blocuri simple, montare frontală
Afișaj dispozitiv: Element de bază
Date de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Grad de protecție IK: IK06 conform IEC 50102 Standarde și certificări Standarde: UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
