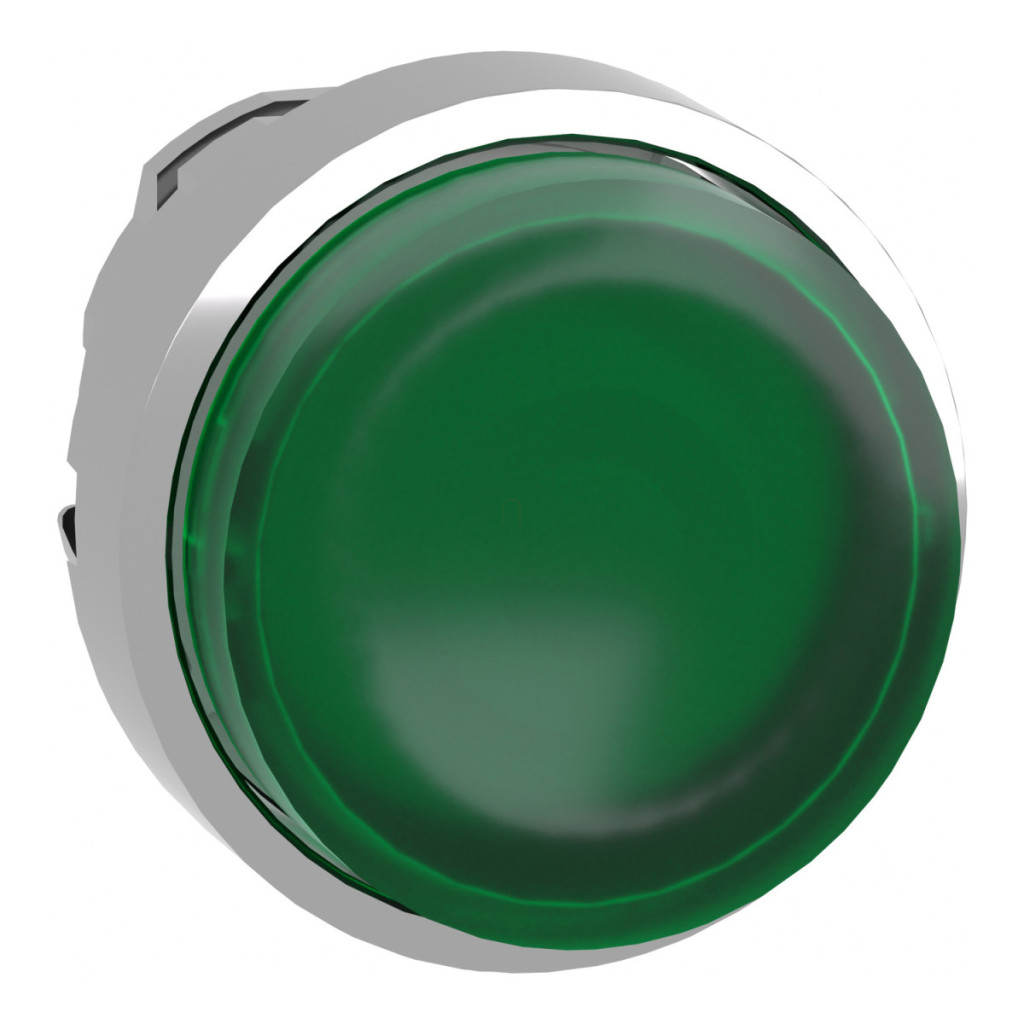

Gama de produse Schneider Electric Harmony XB4 Capul iluminat al butonului ZB4BH33 este un element de control industrial de calitate superioară, care asigură o funcționare fiabilă și o durată lungă de viață chiar și în cele mai exigente medii industriale. Acest buton verde, cu profil ridicat, se potrivește într-un orificiu de montare standard de 22 mm și este compatibil cu blocurile LED universale Schneider Electric. Produsul are parametri tehnici remarcabili, care garantează o funcționare pe termen lung, fără probleme, în aplicații industriale. Capul butonului ZB4BH33 este fabricat din metal cromat, ceea ce nu numai că conferă produsului un aspect premium, dar asigură și o durabilitate excepțională. Capul butonului rotund standard este disponibil în culoarea verde, fără marcaje, ceea ce îl face universal aplicabil într-o varietate de aplicații. Modul de operare push-push oferă o soluție practică în care starea de comutare poate fi modificată prin apăsări succesive. Produsul are caracteristici de protecție excelente: clase de protecție IP67, IP69 și IP69K, ceea ce îl face deosebit de potrivit pentru medii umede, prăfuite sau locuri în care este necesară curățarea frecventă cu presiune înaltă (7000000 Pa, 55 °C, distanță de 0,1 m). Această robustețe este completată de rezistența la impact IK05 conform IEC 50102. Durata sa de viață mecanică este impresionantă, garantând 500.000 de cicluri de comutare, ceea ce asigură o funcționare fiabilă timp de mulți ani, chiar și în condiții de utilizare intensivă. Capul butonului industrial ZB4BH33 este conform cu numeroase standarde internaționale, precum IEC 60947-5-4, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-1, IEC 60947-5-5 și JIS C8201-1. Produsul este certificat de organizații renumite, precum CSA, LROS (Lloyds Register of Shipping), BV, UL și DNV. Domeniul larg de temperatură de funcționare (-40...+70 °C) asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul are o rezistență la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) pentru accelerația pe jumătate de axă conform IEC 60068-2-27. Produsul este recomandat în principal pentru utilizarea în medii industriale în care sunt importante semnalizarea și controlul fiabile, durata lungă de viață și rezistența la condiții dure.
Schneider Electric Harmony XB4 - ZB4BH33 - date tehnice buton iluminat metalic
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Buton iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip acționare: Push-push
Profil acționare: Verde în relief, nemarcat
Culoare capac/acționare sau lentilă: Verde
Informații suplimentare
Lățime totală CAD: 29 mm Înălțime totală CAD: 29 mm Adâncime totală CAD: 33 mm Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500000 cicluri
Cod compoziție electrică: M5 pentru mai puțin de 2 contacte, utilizând blocuri individuale cu fixare frontală, LED integrat
M6 pentru mai puțin de 2 contacte, utilizând blocuri individuale cu montare frontală, LED integrat și transformator
M10 pentru mai puțin de 2 contacte, utilizând blocuri individuale cu montare frontală, LED integrat
Prezentarea dispozitivului: Element de bază
Mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP69, IP69K, IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, listat UL, DNV
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație pe jumătate de axă conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație pe jumătate de axă conform IEC 60068-2-27
