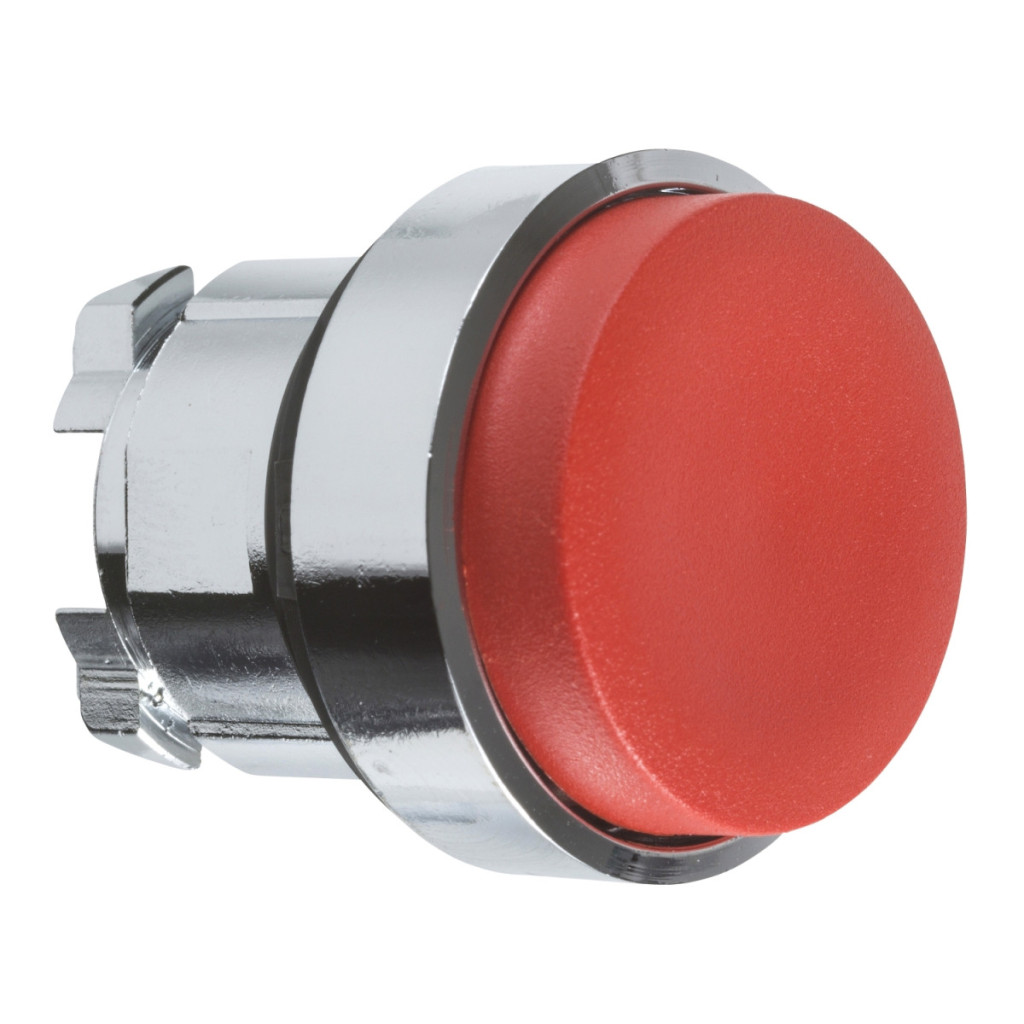

Capul butonului Schneider Electric Harmony XB4 seria ZB4BH4 este un element de control industrial profesional de înaltă calitate, conceput în principal pentru dulapuri de comutație, panouri de control și sisteme de automatizare industrială. Acest cap de buton roșu, în relief, se potrivește într-un orificiu de montare standard de 22,5 mm și funcționează pe principiul push-push, ceea ce înseamnă că rămâne apăsat după prima apăsare și apoi revine la poziția normală după a doua apăsare. Modelul ZB4BH4 aparține familiei de produse Harmony XB4, care reprezintă linia premium de butoane industriale Schneider Electric. Capul este fabricat din metal cromat, care nu numai că oferă un aspect estetic, dar asigură și o durabilitate remarcabilă. Suprafața de acționare roșie, ridicată, nemarcată, este clar vizibilă și oferă un feedback vizual clar cu privire la starea comutatorului. Butonul are un design standard al capului și este echipat cu un cap indicator rotund, care asigură un aspect standard, obișnuit în mediile industriale. Din punct de vedere tehnic, ZB4BH4 este un produs extrem de robust. Are un grad de protecție IP de IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și oferă diferite grade de protecție împotriva apei, inclusiv spălarea cu presiune înaltă. Acest nivel de protecție este confirmat și de clasele NEMA 13 și NEMA 4X, ceea ce înseamnă că produsul este rezistent la ulei, praf, substanțe necorozive și apă. Clasa de rezistență la impact IK06 oferă o protecție adecvată împotriva impactului fizic. Intervalul de temperatură de funcționare este extrem de larg, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în cele mai extreme condiții de mediu. Capul butonului ZB4BH4 are o durată de viață mecanică remarcabilă, rezistând la până la 2.000.000 de cicluri de funcționare, ceea ce garantează fiabilitate pe termen lung chiar și în condiții de utilizare intensivă. Calitatea înaltă a produsului este confirmată și de conformitatea sa cu numeroase standarde internaționale, precum IEC 60947-5-4, IEC 60947-5-5, UL 508, IEC 60947-1, precum și diverse certificări marine și industriale (BV, CSA, DNV, LROS, UL). Rezistența sa la vibrații este de 5 gn în gama de frecvențe 2-500 Hz, în timp ce rezistența la șocuri este de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) pentru accelerația undei semitrapezoidale conform IEC 60068-2-27. Acești parametri tehnici asigură împreună funcționarea fiabilă a capului butonului ZB4BH4 chiar și în cele mai exigente medii industriale.
Specificații tehnice Harmony XB4 ZB4BH4
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Pentru butoane neiluminate
Denumirea scurtă a dispozitivului: ZB4
Diametru de montare: 22,5 mm
Material cadru: Metal cromat
Caracteristici de funcționare
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Push-push
Profilul actuatorului: roșu proeminent, nemarcat
Culoarea capacului/actuatorului sau a lentilei: roșu
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 33 mm
Durată de viață mecanică: 2.000.000 de cicluri
Cod asamblare electrică:
C11: <3 contacte cu montare pe panou frontal cu blocuri individuale
C15: <1 contact cu montare pe panou frontal cu blocuri individuale
C9: <3 contacte cu montare pe panoul frontal cu blocuri individuale
Afișaj dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP:
IP66 conform IEC 60529
IP67
IP69
IP69K
Clasa de protecție NEMA:
NEMA 13
NEMA 4X
Clasa de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde:
IEC 60947-5-4
IEC 60947-5-5
UL 508
IEC 60947-1
JIS C8201-5-1
CSA C22.2 Nr. 14
IEC 60947-5-1
JIS C8201-1
Certificări de produs:
BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact:
30 gn (durată = 18 ms) cu accelerație de undă semi-trapezoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) cu accelerație de undă semi-trapezoidală conform IEC 60068-2-27
