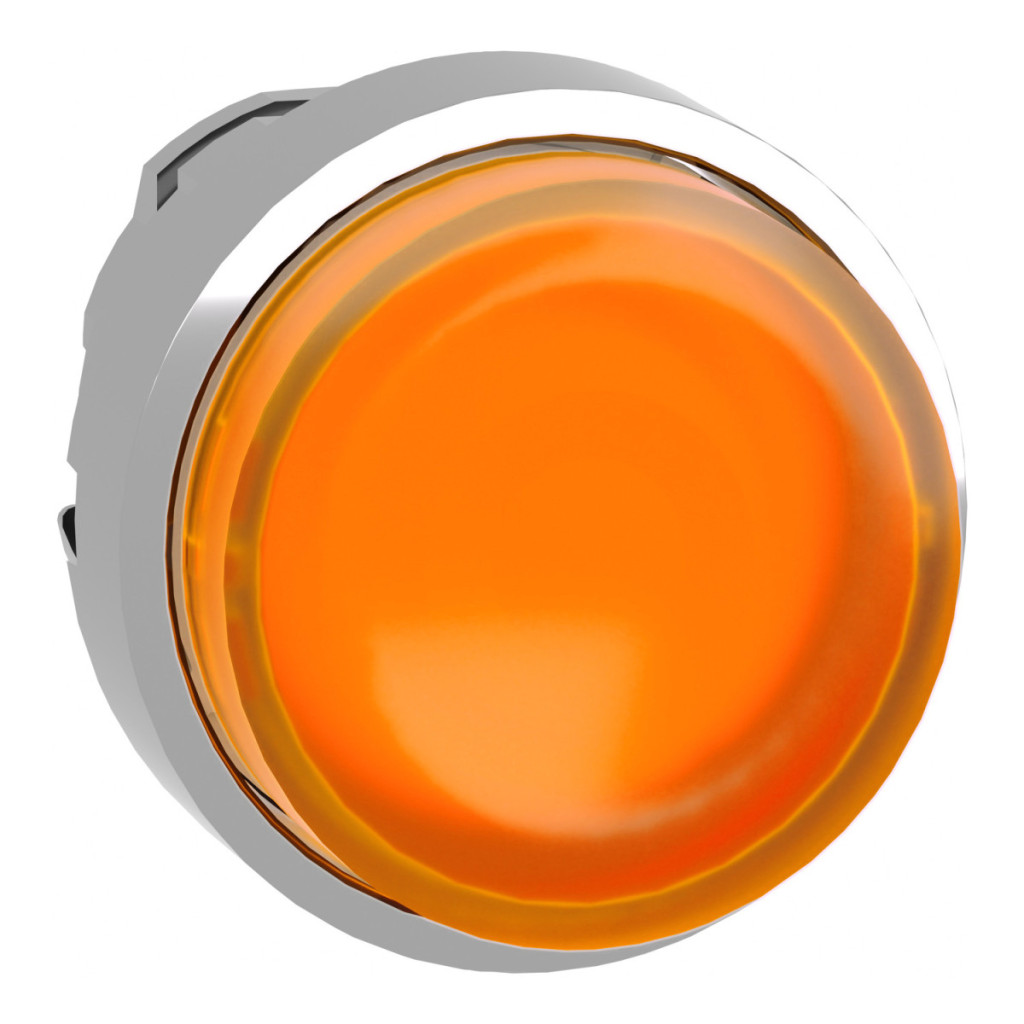

Capul butonului iluminat ZB4BH53 din seria Harmony XB4 de la Schneider Electric este o componentă industrială de înaltă calitate, concepută pentru fiabilitate și durabilitate. Acest produs oferă un buton standard portocaliu cu profil ridicat și un diametru de montare de 22 mm, compatibil cu blocurile LED universale Schneider Electric. O caracteristică specială a capului butonului ZB4BH53 este mecanismul său de acționare push-push, care permite funcționarea în două stări cu un singur cap buton. Când este apăsat pentru prima dată, butonul rămâne apăsat, iar când este apăsat pentru a doua oară, revine la poziția inițială. Această caracteristică este deosebit de utilă în aplicațiile în care comutarea pornit/oprit trebuie realizată cu un singur element de control. Datorită carcasei metalice cromate, produsul este extrem de durabil și rezistent la solicitări mecanice în medii industriale. Capul butonului iluminat ZB4BH53 are parametri tehnici remarcabili. Durata de viață mecanică a capului este de 500.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă chiar și în condiții de utilizare intensivă pe termen lung. Clasele de protecție IP69, IP69K și IP67 asigură că produsul poate rezista la jeturi de apă de înaltă presiune (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m) și pătrunderea prafului și a apei, ceea ce îl face alegerea ideală pentru spălătorii, procesarea alimentelor și alte medii care necesită o curățare îmbunătățită. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a protecției excepționale a produsului. O altă caracteristică remarcabilă a produsului este clasa de rezistență la impact IK05, care garantează că butonul poate rezista la impacturi mecanice moderate, în conformitate cu standardul IEC 50102. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -40 și +70 °C, ceea ce reprezintă un interval de funcționare deosebit de larg și permite utilizarea în condiții extreme. Capul butonului ZB4BH53 este, de asemenea, protejat împotriva supratensiunii și aparține clasei de protecție I conform IEC 60536. ZB4BH53 este conform cu mai multe standarde internaționale, inclusiv IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4 și JIS C8201-1. Produsul deține numeroase certificări internaționale, precum CSA, LROS (Lloyds Register of Shipping), BV, UL și DNV, care confirmă calitatea și conformitatea sa cu cerințele de siguranță. Produsul are o rezistență la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 și are o rezistență excelentă la șocuri: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) la accelerație pe jumătate de axă, în conformitate cu IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BH53 - cap metalic iluminat pentru buton, Ø22, push-push, proeminent, portocaliu, LED universal, date tehnice nemarcate
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap de buton iluminat
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB4
Materialul panoului frontal: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Unitate de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip operator: Push-push
Profil operator: Portocaliu în relief, nemarcat
Culoarea capacului/actuatorului sau lentilei: Portocaliu
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 33 mm
Caracteristici tehnice
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500.000 de cicluri
Cod compoziție electrică: M5 <2 contacte cu blocuri individuale, montare frontală, LED încorporat
M6 M10 Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura de depozitare a aerului ambiant: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Temperatura de funcționare a aerului ambiant: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP69, IP69K, IP67 conform IEC 60529
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă conform IEC 60068-2-27
