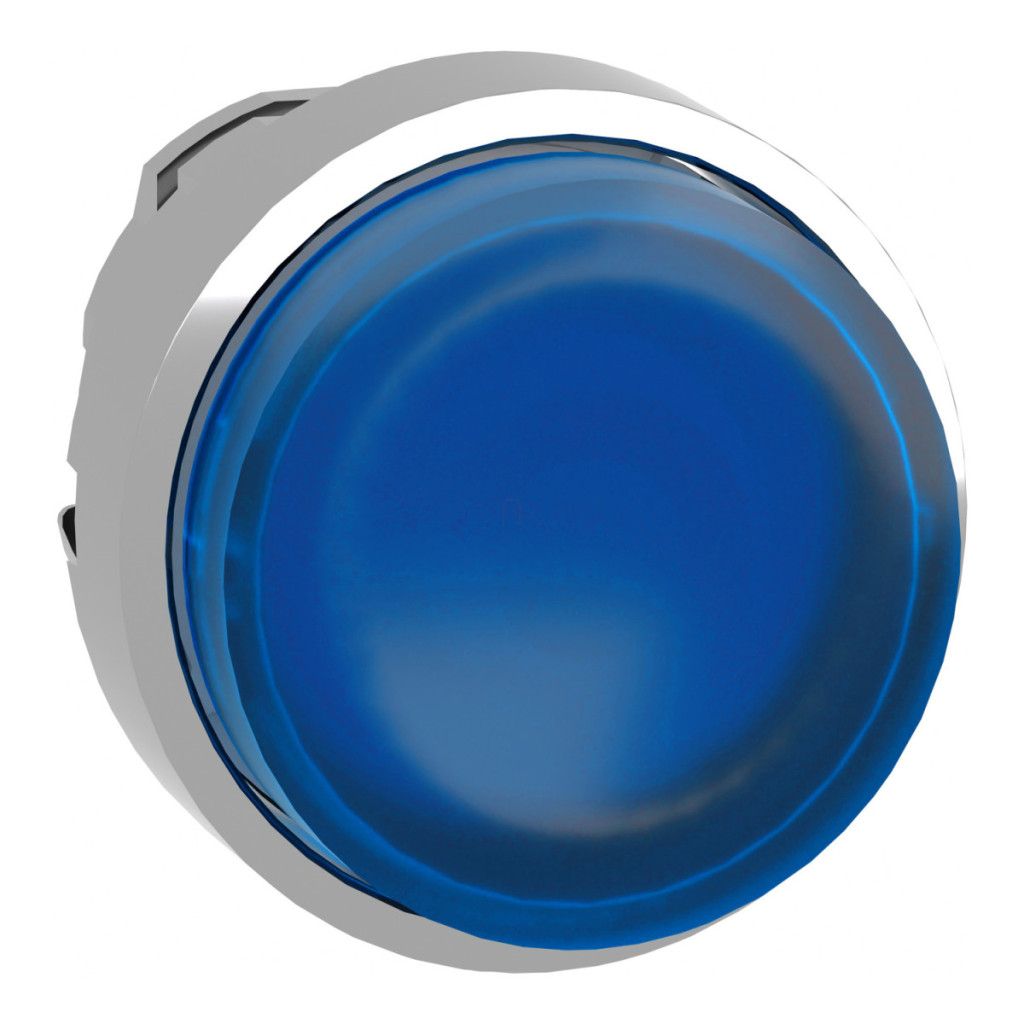

Modelul ZB4BH63 din seria Harmony XB4 de la Schneider Electric este un buton iluminat de înaltă calitate, conceput pentru utilizare în medii industriale. Acest produs se distinge de soluțiile similare disponibile pe piață datorită performanțelor, durabilității și fiabilității sale remarcabile, fiind alegerea ideală pentru panouri și sisteme de control. Capul butonului iluminat ZB4BH63 face parte din linia de produse Harmony XB4, pe care Schneider Electric a dezvoltat-o special pentru uz industrial. Capul butonului se potrivește într-un orificiu de montare standard de 22,5 mm, fiind ușor de integrat în sistemele existente. Designul albastru, în relief, nu numai că oferă un aspect estetic, dar face și butonul ușor de identificat pentru operator. Modul de operare push-push este o soluție practică în situațiile în care funcțiile de pornire/oprire trebuie efectuate cu un singur buton. Produsul are un cadru metalic cromat, care nu numai că oferă un aspect elegant, dar și crește semnificativ durabilitatea produsului. Structura metalică este rezistentă la impactul mecanic, asigurând o durată lungă de viață a butonului chiar și în condiții de utilizare intensivă. Durata de viață mecanică este de 500.000 de cicluri de comutare, ceea ce reprezintă o valoare remarcabilă printre butoanele industriale. Modelul ZB4BH63 este compatibil cu LED-uri universale, ceea ce oferă o gamă largă de aplicații. Produsul are proprietăți de protecție remarcabile: are niveluri de protecție IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și apă. Este de remarcat faptul că produsul este, de asemenea, rezistent la echipamente de spălare cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), astfel încât poate fi utilizat în medii în care este necesară curățarea regulată. Intervalul de temperatură de funcționare este între -40 și +70 °C, ceea ce permite utilizarea produsului în condiții de mediu extreme. Capul butonului ZB4BH63 este compatibil cu codurile de asamblare electrică M5, M6 și M10, care utilizează blocuri simple cu <2 contacte pentru montarea pe panoul frontal, cu LED încorporat. În cazul codului M6, produsul are și un transformator. Clasele de conformitate NEMA 13 și NEMA 4X extind și mai mult gama de aplicații, în special pe piețele din America de Nord. Clasa IK05 garantează o rezistență adecvată la impact. Capul butonului iluminat Schneider Electric ZB4BH63 este conform cu mai multe standarde internaționale, inclusiv IEC 60947-1, UL 508, CSA C22.2 Nr. 14, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1 și JIS C8201-5-1. Produsul are certificări CSA, LROS (Lloyds Register of Shipping), BV, UL și DNV, care confirmă calitatea sa ridicată și conformitatea cu standardele internaționale. Acest background extins de certificare face din modelul ZB4BH63 o alegere fiabilă pentru aplicații critice în diverse domenii industriale. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BH63 - date tehnice privind capul metalic iluminat al butonului
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap de buton iluminat
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Unitate de vânzare indivizibilă: 1
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Push-push
Profilul actuatorului: Albastru în relief, nemarcat
Culoarea capacului/actuatorului sau lentilei: Albastru
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 33 mm
Rezistență la echipamente de spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: M5 <2 contacte cu blocuri simple pentru montare pe panoul frontal cu LED încorporat
M6 <2 contacte cu blocuri simple pentru montare pe panoul frontal cu LED încorporat și transformator
M10 Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP69, IP69K, IP67 conform IEC 60529
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, listat UL, DNV
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
