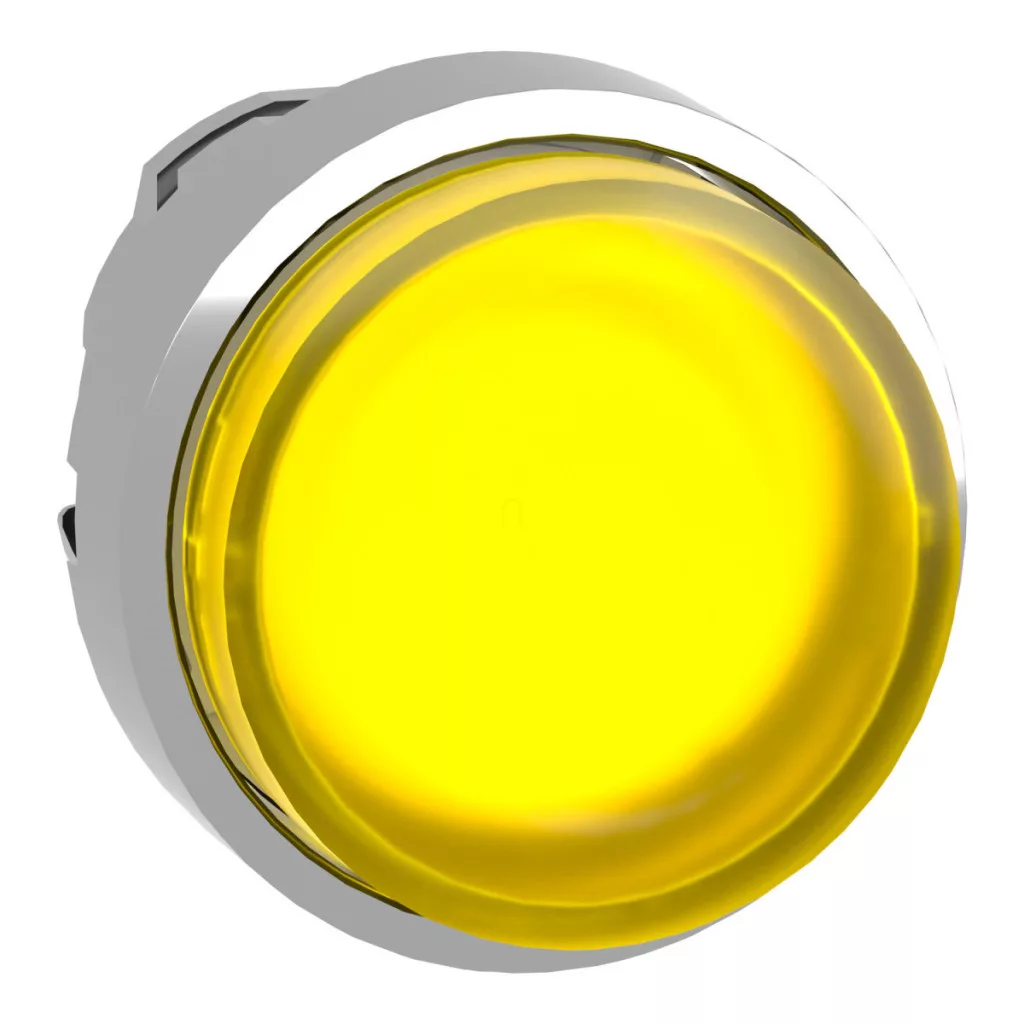

Modelul ZB4BH83, parte a gamei Schneider Electric Harmony XB4, este un buton luminos metalic de înaltă calitate, conceput pentru utilizarea în medii industriale profesionale. Acest element de comandă de culoare galbenă, cu un design distinctiv, se poate monta pe o gaură standard de 22 mm și este compatibil cu un modul LED universal. Datorită principiului său special de funcționare push-push, produsul asigură o utilizare extrem de intuitivă pentru utilizatorii finali. Capul butonului ZB4BH83 este caracterizat de un cadru metalic cromat, care nu numai că îi conferă un aspect elegant, dar asigură și o durabilitate remarcabilă chiar și în cele mai dure medii industriale. Suprafața de operare galbenă, proeminentă și fără marcaje asigură o vizibilitate excelentă, astfel încât poate fi identificată cu ușurință chiar și de la distanțe mari sau în condiții de iluminare slabă. Compatibilitatea universală a produsului cu LED-urile permite utilizarea acestuia în combinație cu diverse soluții de iluminare, astfel încât poate fi aplicat în mod flexibil pe cele mai diverse panouri de control și pupitre de comandă. Capul butonului ZB4BH83 are parametri tehnici remarcabili, care îl fac adecvat pentru utilizare chiar și în cele mai extreme condiții. Gradele de protecție IP69, IP69K și IP67 asigură protecție completă împotriva prafului și apei, chiar și în cazul spălării cu presiune ridicată (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Produsul este conform cu standardele NEMA 13 și NEMA 4X și are o rezistență la impact IK05 conform IEC 50102. Intervalul de temperatură de funcționare este extrem de larg, între -40 °C și +70 °C, ceea ce garantează o performanță fiabilă chiar și în medii extreme. Durata de viață mecanică a butonului este de 500.000 de cicluri de funcționare, ceea ce asigură o funcționare fiabilă pe termen lung în aplicații industriale. Capul butonului ZB4BH83 poate fi utilizat în diferite configurații electrice: M5 (maximum 2 contacte cu blocuri unice, montate frontal, cu LED încorporat), M6 (cu utilizarea unor blocuri de contact de unică folosință cu maximum 2 contacte, montate frontal, cu LED și transformator încorporat), precum și M10 (cu utilizarea unor blocuri de contact de unică folosință cu maximum 2 contacte, montate frontal, cu LED încorporat). Produsul are o rezistență excepțională la vibrații (5 gn, f=2-500 Hz conform IEC 60068-2-6) și la șocuri (30 gn cu o durată de 18 ms sau 50 gn cu o durată de 11 ms în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27). Produsul deține numeroase certificări internaționale, printre care CSA, LROS (Lloyds Register of Shipping), BV, UL listed și DNV, ceea ce demonstrează fiabilitatea și calitatea sa pe piața globală.
Schneider Electric Harmony XB4 - ZB4BH83 - cap de buton luminos din metal, Ø22, tip apăsare-apăsare, proeminent, galben - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tip de produs: Cap de buton iluminat
Compatibilitate: LED universal
Denumire scurtă a dispozitivului: ZB4
Material fațadă: Metal cromat
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotund
Tipul comenzii: Apăsare-apăsare
Profilul comenzii: Galben, proeminent, fără marcaj
Culoarea capacului/acționatorului sau a lentilei: Galben
Informații suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 33 mm
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500.000 de cicluri
Cod configurație electrică: M5 pentru max. 2 contacte, cu blocuri de unică folosință, montat frontal, cu LED încorporat
M6 pentru max. 2 contacte, cu blocuri de unică folosință, montat frontal, cu LED încorporat și transformator
M10 pentru max. 2 contacte, cu blocuri unice, montat frontal, cu LED încorporat
Prezentarea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura mediului de depozitare: -40...70 °C
Temperatura mediului de funcționare: -40...70 °C
Categoria de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP69, IP69K, IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-4, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
