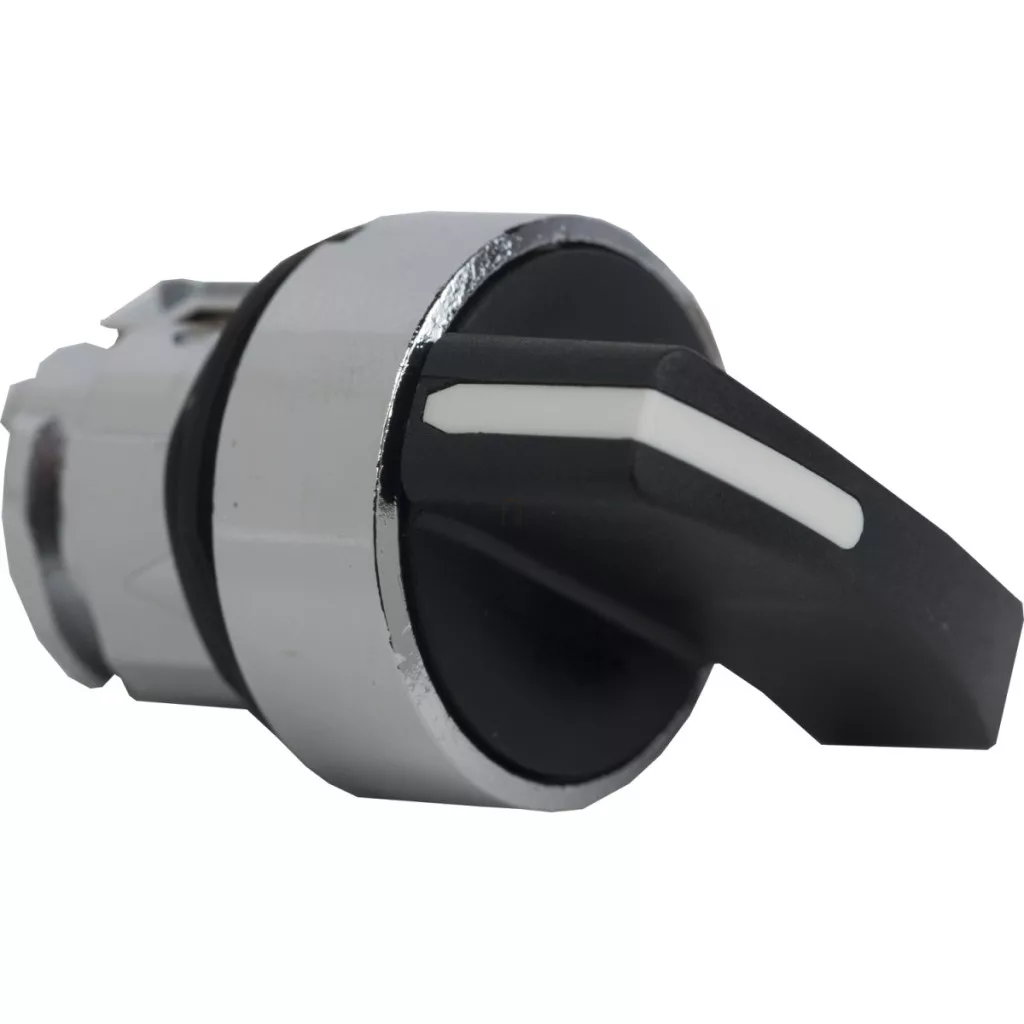

Capul de comutator din seria Harmony XB4 de la Schneider Electric, modelul ZB4BJ2, este o unitate de comandă industrială de calitate superioară, care se remarcă pe piață prin designul său robust și funcționarea fiabilă. Acest comutator selector cu diametrul de 22 mm și cadru metalic cromat oferă o soluție ideală pentru utilizarea în medii industriale, unde durabilitatea și durata lungă de viață sunt esențiale. Modelul ZB4BJ2 are o manetă lungă, de culoare neagră, care asigură o manevrare confortabilă datorită designului său ergonomic. Comutatorul are două poziții, între care este posibilă o comutare de 90°, iar datorită principiului de funcționare „stay put” (menținere), comutatorul rămâne în poziția selectată până la următoarea comutare. Acest lucru este deosebit de util în aplicațiile în care este importantă menținerea stării setate și evitarea comutării accidentale. Seria Harmony XB4 are parametri tehnici remarcabili: capul ZB4BJ2 se mândrește cu niveluri de protecție IP67, IP69 și IP69K, ceea ce asigură protecție completă împotriva prafului și a jetului de apă de înaltă presiune. Acest lucru face ca produsul să fie potrivit pentru utilizare chiar și în medii în care este necesară curățarea sau spălarea periodică. Protecția NEMA 13 și NEMA 4X reprezintă o dovadă suplimentară a rezistenței excepționale a produsului. Capul de comutare rezistă la o presiune de până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m, ceea ce reprezintă o performanță remarcabilă în industrie. Rezistența la impact IK06 garantează, de asemenea, că produsul rezistă la impacturi fizice. Modelul ZB4BJ2 oferă o durabilitate mecanică excepțională, suportând până la 1 000 000 de cicluri de comutație, ceea ce asigură o funcționare fiabilă pe termen lung. Produsul poate fi utilizat într-un interval larg de temperaturi, între -40 °C și +70 °C, funcționând astfel în mod fiabil chiar și în condiții de mediu extreme. Comutatoarele de selecție Schneider Electric Harmony sunt conforme cu numeroase standarde internaționale, printre care UL 508, IEC 60947-1, IEC 60947-5-5, CSA C22.2 No 14 și alte reglementări stricte, ceea ce demonstrează calitatea și fiabilitatea excelentă a produsului. Capul comutatorului de selecție ZB4BJ2 este compatibil cu diverse configurații electrice (C3, C4, C5, C6, C7, C8, C11, C15), putând fi astfel utilizat în mod flexibil pentru a satisface diverse cerințe de comutare. Dimensiunile produsului sunt compacte: 29 mm lățime, 38 mm înălțime și 44 mm adâncime, ceea ce permite o instalare care economisește spațiu. Dimensiunea recomandată a decupajului de montare a comutatorului selector este de Ø22,5 mm, iar în cazul unei dimensionări precise, Ø22,3 mm cu o toleranță de +0,4 mm. Rezistența la vibrații a produsului este, de asemenea, excelentă, 5 gn (f=2...500 Hz) conform standardului IEC 60068-2-6, iar rezistența la șocuri este, de asemenea, remarcabilă: 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală, conform standardului IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BJ2 date tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tip de produs: Comutator pentru selector de cap
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Forma capului unității de semnalizare: Rotund
Tipul acționării: stay put (fixă)
Profilul acționării: Mâner lung negru
Informații privind poziția acționării: 2 poziții la 90°
Date dimensionale
Lățime totală CAD: 29 mm
Înălțime totală CAD: 38 mm
Adâncime totală CAD: 44 mm
Protecție și standarde
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Nivel de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Nivel de protecție IK: IK06 conform IEC 50102
Standarde: UL 508, IEC 60947-1, IEC 60947-5-5, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura de depozitare: -40…70 °C
Temperatura mediului de funcționare: -40…70 °C
Categoria de supratensiune: Clasa I conform IEC 60536
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
Componență electrică
Produsul poate fi utilizat în diferite configurații electrice:
C3 - cu utilizarea unor blocuri simple cu max. 6 contacte la montarea frontală
C4 - cu utilizarea unor blocuri simple și duble cu max. 6 contacte la montarea frontală
C5 - cu utilizarea unor blocuri simple cu max. 5 contacte la montarea frontală
C6 - max. 5 contacte cu utilizarea blocurilor simple și duble la fixare frontală
C7 - max. 4 contacte cu utilizarea blocurilor simple la fixare frontală
C8 - max. 4 contacte cu utilizarea blocurilor simple și duble la fixare frontală
C11 - max. 3 blocuri simple de contact cu fixare frontală
C15 - max. 1 bloc simplu de contact cu fixare frontală
