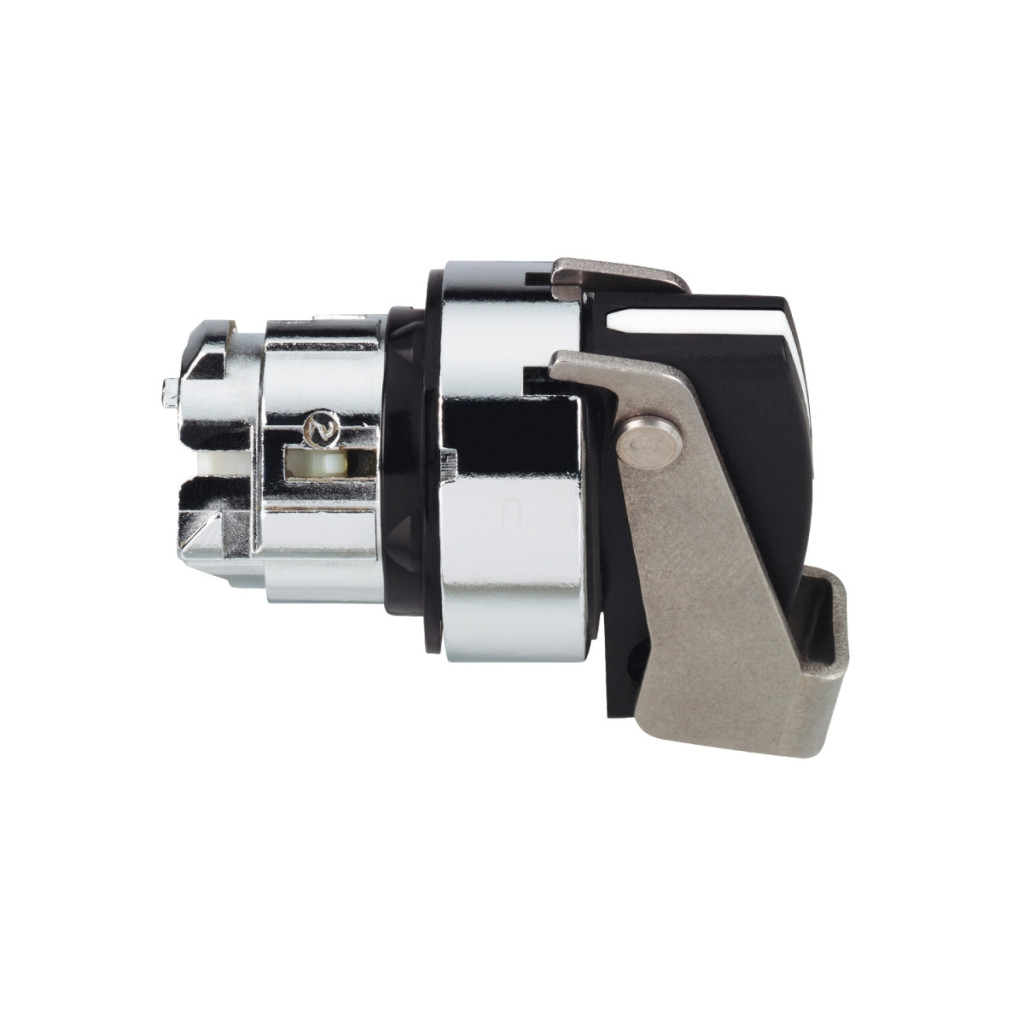

Capul comutatorului selector ZB4BJ291 din gama de produse Harmony XB4 de la Schneider Electric este soluția perfectă pentru aplicații industriale profesionale. Acest cap de comutator metalic de calitate superioară se potrivește într-un orificiu de montare de 22 mm, fiind compatibil cu cele mai comune standarde industriale și panouri de control. Comutatorul selector ZB4BJ291 are un mâner negru, lung, care poate fi setat în două poziții și are o funcție de blocare. O caracteristică remarcabilă este că poate fi blocat în poziția din stânga, ceea ce reprezintă o caracteristică importantă de siguranță pentru a preveni funcționarea neautorizată sau reglarea accidentală. Acest lucru este deosebit de util în medii în care se aplică reguli stricte de siguranță sau în care protecția echipamentelor este esențială. Parametrii tehnici ai produsului sunt impresionanți: designul metalic cromat asigură o durabilitate excelentă și un aspect elegant. Capul comutatorului este rotund și aparține categoriei de capete standard. Unghiul de acționare este de 90°, ceea ce permite două poziții clar distincte. Durabilitatea mecanică remarcabilă a modelului ZB4BJ291 este demonstrată de 1.000.000 de cicluri de comutare, ceea ce garantează o durată lungă de viață chiar și în condiții de utilizare intensivă. Protecția IP67 (conform IEC 60529) și clasele IP69 și IP69K asigură o rezistență remarcabilă la praf și apă - comutatorul poate rezista la spălarea cu presiune înaltă la 7000000 Pa și 55 °C de la o distanță de 0,1 m. Clasele NEMA 13 și NEMA 4X îmbunătățesc și mai mult caracteristicile de protecție ale produsului, în timp ce clasa de rezistență la impact IK06 (conform IEC 50102) garantează rezistența la deteriorări mecanice. Capul comutatorului ZB4BJ291 este conform cu numeroase standarde și reglementări internaționale, inclusiv IEC 60947-5-5, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-5-1 și JIS C8201-1. De asemenea, are certificări CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, ceea ce îl face potrivit pentru utilizare într-o gamă largă de medii industriale din întreaga lume. Intervalul de temperatură de funcționare și depozitare al produsului, de la -40 °C la +70 °C, permite o funcționare fiabilă chiar și în condiții extreme. Capul comutatorului poate fi utilizat cu diverse configurații electrice, în conformitate cu codurile de la C3 la C11, ceea ce îl face extrem de flexibil pentru o varietate de sarcini de control, cu până la 6 contacte.
Schneider Electric Harmony XB4 - ZB4BJ291 - cap comutator selector metalic, Ø22, mâner lung, 2 poziții, blocabil în poziția stângă Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Pentru cap comutator selector
Abrevierea dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnal: Rotundă
Tip operator: Fix
Profil operator: Mâner lung negru
Informații suplimentare despre operator: Blocabil
Informații despre poziția operatorului: 2 poziții 90°
Poziție de montare: Partea stângă
Dimensiuni și date tehnice
Lățime totală CAD: 29 mm
Înălțime totală CAD: 38 mm
Adâncime totală CAD: 50 mm
Durată de viață mecanică: 1.000.000 de cicluri
Dimensiune maximă a tijei: 6,35 mm / 0,25 in
Compoziție electrică
Cod C3: <6 contacte utilizând blocuri simple pentru fixare frontală
Cod C4: <6 contacte utilizând blocuri simple și duble pentru montare frontală
Cod C5: <5 contacte utilizând blocuri simple pentru montare frontală
Cod C6: <5 contacte utilizând blocuri simple și duble pentru montare frontală
Cod C7: <4 contacte utilizând blocuri simple pentru montare frontală
Cod C8: <4 contacte utilizând blocuri simple și duble pentru montare frontală
Cod C11: <3 contacte utilizând blocuri simple pentru montare frontală
Cod C15: <1 contact utilizând blocuri simple pentru montare frontală
Caracteristici de mediu
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Standarde și certificări
Standarde: IEC 60947-5-5, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
