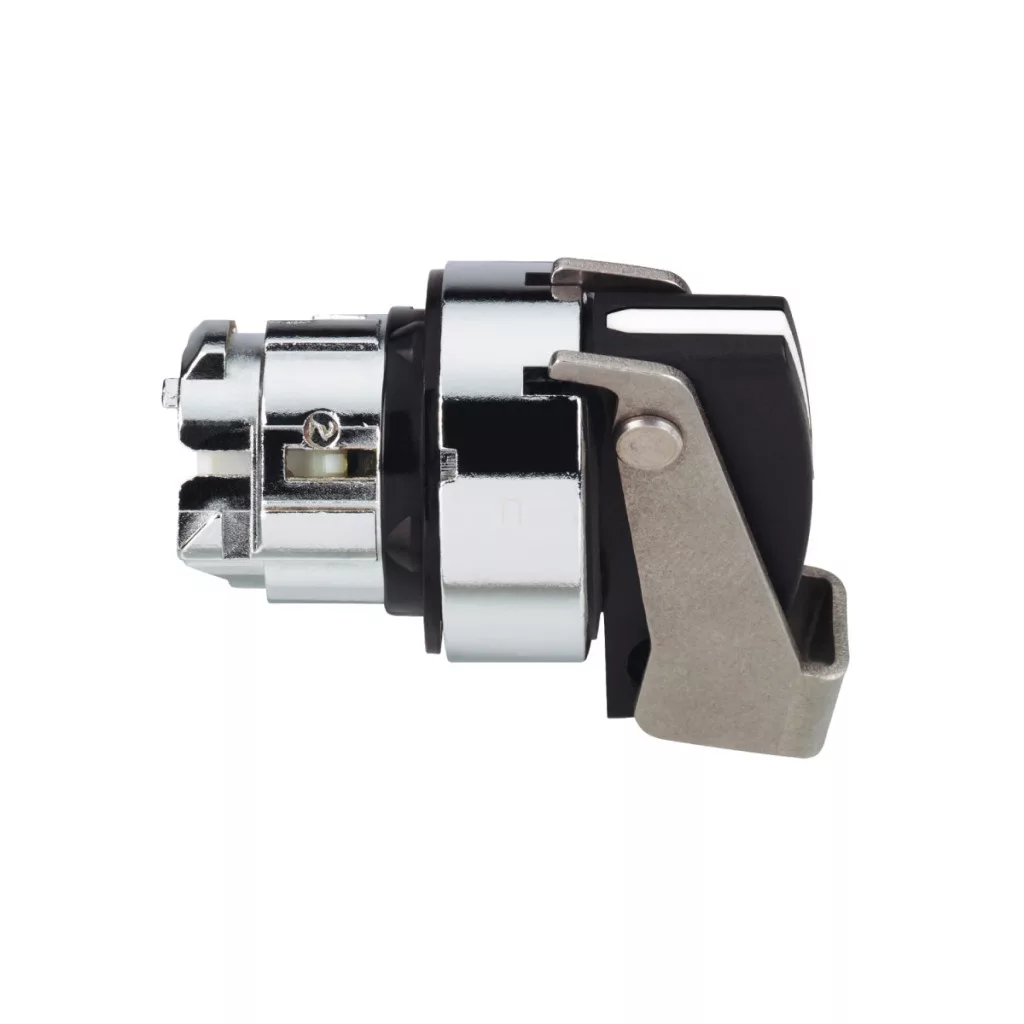

Capul de comutator de tip ZB4BJ292, aparținând gamei de produse Schneider Electric Harmony XB4, este un element de comutare de înaltă calitate, conceput pentru utilizare industrială, care constituie o componentă fiabilă a panourilor de comandă profesionale și a sistemelor de automatizare. Acest comutator selector negru, cu mâner lung, este deosebit de potrivit pentru medii în care operatorul are nevoie de un element de comandă clar, vizibil și ușor de utilizat. Modelul ZB4BJ292 funcționează ca un comutator selector cu două poziții (2 poziții), cu un unghi de comutare de 90°. O caracteristică specială de siguranță este faptul că comutatorul poate fi blocat în poziția din dreapta, împiedicând astfel comutarea neautorizată sau modificarea accidentală a setărilor. Această funcție poate fi de o importanță critică în mediile industriale în care este necesară blocarea de siguranță a echipamentelor (lockout/tagout) sau în care trebuie împiedicată operarea neautorizată a mașinilor. Produsul poate fi montat într-o gaură standard de 22 mm, care este dimensiunea standard utilizată în automatizarea industrială. Adâncimea de montare este optimă, având, conform dimensiunilor CAD, o lățime de 29 mm, o înălțime de 38 mm și o adâncime de 50 mm. Comutatorul are un cap de semnalizare rotund și o față din metal cromat, ceea ce asigură nu numai un aspect estetic, ci și rezistență în mediile industriale dure. Capul comutatorului selector ZB4BJ292 are parametri tehnici remarcabili, care garantează o durată de viață lungă și o funcționare fiabilă. Durata de viață mecanică este extrem de ridicată, atingând 1.000.000 de cicluri de comutare, ceea ce asigură o funcționare fără probleme timp de mai mulți ani, chiar și în condiții de utilizare intensă. Produsul are clasa de protecție IP67, IP69 și IP69K conform standardului IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva scufundării periodice în apă, precum și rezistență la jeturi de apă de înaltă presiune și temperatură ridicată. Produsul îndeplinește, de asemenea, cerințele de protecție NEMA 13 și NEMA 4X, oferind astfel o protecție excepțională împotriva uleiului, lichidelor de răcire necorozive, apei și prafului nepericulos. Clasificarea IK06 conform IEC 50102 asigură rezistența la șocuri mecanice. Comutatorul de selecție poate fi curățat chiar și cu un aparat de spălat cu o presiune de până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m, ceea ce este deosebit de avantajos în industriile în care este necesară o curățare regulată și temeinică, cum ar fi mediile din industria alimentară sau farmaceutică. Produsul poate fi utilizat într-un interval larg de temperaturi: temperatura de funcționare și de depozitare se situează între -40 °C și +70 °C, astfel încât funcționează fiabil chiar și în cele mai extreme medii industriale.
Schneider Electric Harmony XB4 - ZB4BJ292 - Specificații tehnice cap comutator metalic
Caracteristici generale
Gama de produse: Harmony XB4
Tip de produs: Cap pentru comutator de selecție
Denumire scurtă a produsului: ZB4
Materialul panoului frontal: Metal cromat
Diametru de montare: 22 mm
Tipul capului: Standard
Forma capului unității de semnalizare: Rotund
Tipul manetei: Stay put (poziție fixă)
Profilul manetei: Mâner lung negru
Informații suplimentare despre manetă: Blocabil
Informații privind poziția dispozitivului de acționare: 2 poziții la 90°
Poziție de blocare: Pe partea dreaptă
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 38 mm
Adâncime totală CAD: 50 mm
Rezistență la spălarea cu presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Cod compoziție electrică: C3 - Aspectul dispozitivului: Element de bază
Parametri de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I, conform standardului IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-5, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru o accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Dimensiuni
Tijă max.: 6,35 mm / 0,25 in.
