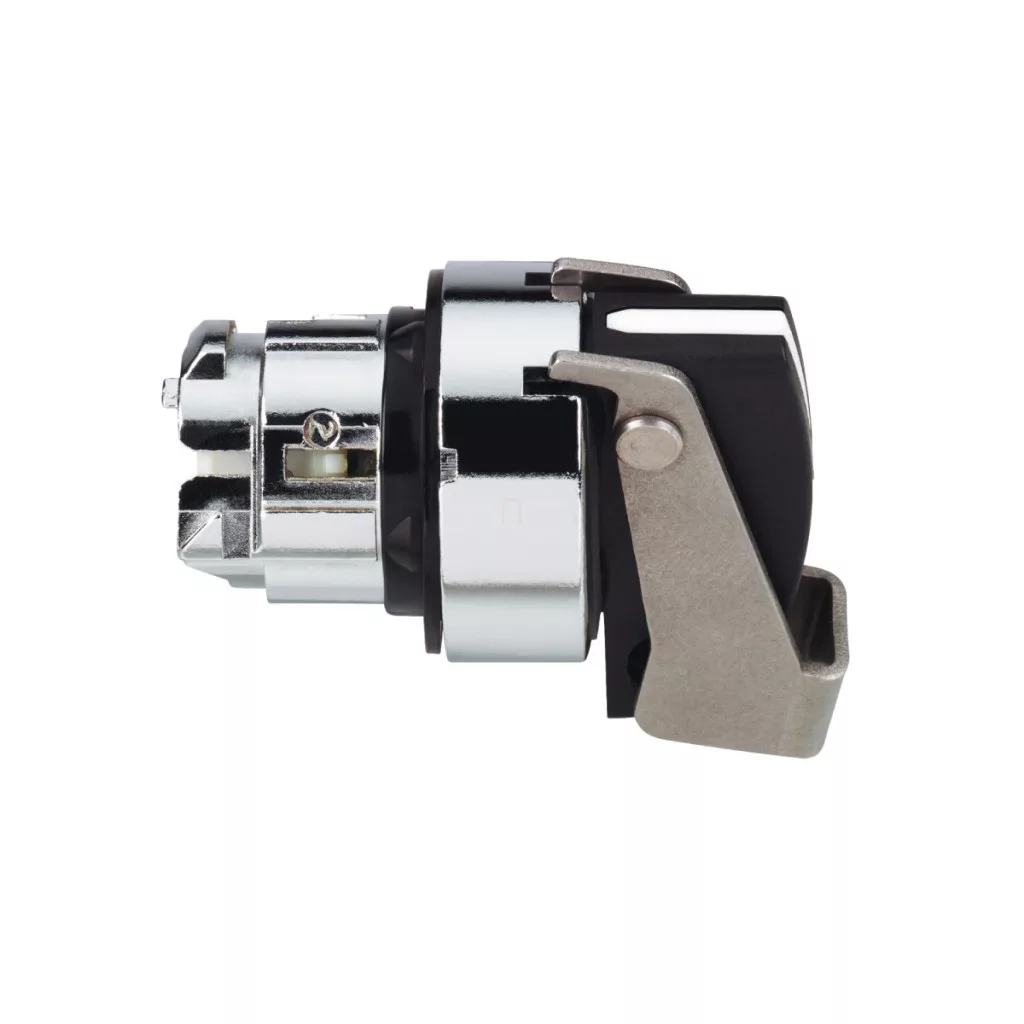

Capul de comutare metalic ZB4BJ294 din gama Schneider Electric Harmony XB4 este un element de comandă extrem de fiabil, de calitate industrială, care reprezintă o alegere excelentă pentru aplicații de automatizare și control. Acest cap de comutator din categoria premium, parte a gamei Harmony XB4, combină designul robust cu funcționarea precisă și este alegerea ideală pentru medii în care fiabilitatea și durabilitatea sunt cerințe esențiale. Capul de comutator ZB4BJ294 se potrivește într-o deschidere standard de montare de 22 mm, ceea ce asigură compatibilitate universală cu majoritatea dulapurilor de comutație și a panourilor de control. Comutatorul, prevăzut cu cadru metalic cromat și mâner lung negru, are două poziții (cu o rotire de 90°) și funcție „stay-put” (poziție fixă), rămânând astfel în poziția selectată până la următoarea comutare manuală. O caracteristică specială a comutatorului este că poate fi blocat atât în poziția stângă, cât și în cea dreaptă, ceea ce permite prevenirea comutării neautorizate, sporind astfel siguranța echipamentului și respectarea protocoalelor de operare. Caracteristicile tehnice ale comutatorului selector ZB4BJ294 sunt remarcabile: dispune de un cap rotund de semnalizare, de tip standard, iar mânerul lung negru asigură o manevrare ergonomică. Clasele de protecție IP67, IP69 și IP69K garantează protecția împotriva prafului și a apei sub presiune, în timp ce clasificările NEMA 13 și NEMA 4X demonstrează că produsul este rezistent la detergenți și la mediile corozive. Durata de viață mecanică a comutatorului este impresionantă: 1.000.000 de cicluri de comutare, ceea ce asigură o funcționare fiabilă pe termen lung. Rezistența la impact de gradul IK06 sporește și mai mult robustețea produsului, în timp ce rezistența la presiune de 7.000.000 Pa la 55 °C (de la o distanță de 0,1 m) îl face adecvat și pentru curățarea cu echipamente de spălare de înaltă presiune. Produsul poate fi utilizat într-un interval de temperatură de funcționare cuprins între -40 °C și +70 °C, ceea ce permite utilizarea sa chiar și în condiții de mediu extreme. Din punct de vedere al configurației electrice, capul de comutare ZB4BJ294 poate fi utilizat în diferite configurații: cu coduri de la C3 la C8, precum și în variantele C11 și C15, care permit utilizarea unui număr și a unei dispuneri diferite de contacte. Acest lucru conferă produsului o flexibilitate extremă, deoarece același cap poate fi utilizat în conformitate cu diverse cerințe de comutare electrică. Comutatorul este conform cu numeroase standarde internaționale, printre care IEC 60947-5-5, UL 508, CSA C22.2 No 14 și multe alte specificații IEC și JIS, și deține certificări CSA, DNV, BV, LROS și UL. Produsul este rezistent la vibrații (5 gn, f= 2...500 Hz conform IEC 60068-2-6) și la șocuri mecanice (30 gn cu o durată de 18 ms, respectiv 50 gn cu o durată de 11 ms în cazul unei accelerații semisinusoidale conform IEC 60068-2-27).
Schneider Electric Harmony XB4 - ZB4BJ294 - cap de comutator metalic, Ø22, mâner lung, 2 poziții, blocabil în poziția stânga și dreapta date tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Cap pentru comutator de selecție
Denumirea scurtă a dispozitivului: ZB4
Materialul carcasei: Metal cromat
Diametru de montare: 22 mm
Tipul capului: Normal
Forma capului unității de semnalizare: Rotund
Tipul acționatorului: Poziție fixă
Profilul acționatorului: Mâner lung negru
Informații suplimentare despre acționator: Blocabil
Informații privind poziția acționării: 2 poziții la 90°
Poziție de montare: Stânga sau dreapta
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 38 mm
Adâncime totală CAD: 50 mm
Dimensiunea maximă a axului: 6,35 mm / 0,25 in
Date mecanice
Durată de viață mecanică: 1000000 de cicluri
Rezistență la spălarea cu presiune înaltă: 7 000 000 Pa la 55 °C, distanță: 0,1 m
Componență electrică
Cod componență electrică: C3 - <6 contacte pentru montare frontală cu blocuri simple
C4 - <6 contacte pentru montare frontală cu blocuri simple și duble
C5 - <5 contacte pentru montare frontală cu blocuri simple
C6 - <5 contacte pentru montare frontală cu blocuri simple și duble
C7 - <4 contacte pentru montare frontală cu blocuri simple
C8 - <4 contacte pentru montare frontală cu blocuri simple și duble
C11 - <3 contacte pentru montare frontală cu blocuri simple
C15 - <1 contact pentru montare frontală cu blocuri simple
Caracteristici de mediu
Tratament de protecție: TH
Temperatură de funcționare a mediului: -40...70 °C
Temperatură de depozitare a mediului: -40...70 °C
Categorie de supratensiune: Clasa I conform standardului IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
