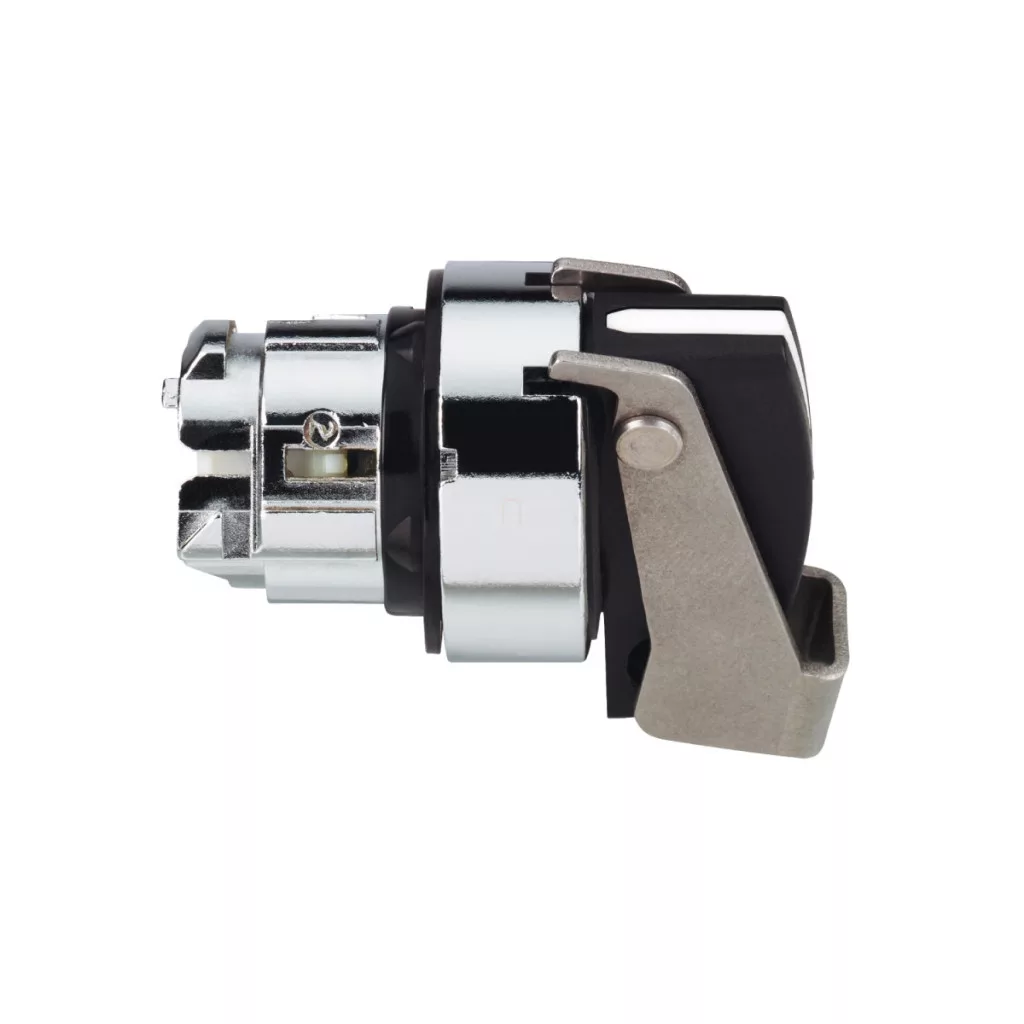

Capul de comutator ZB4BJ393, care face parte din gama Schneider Electric Harmony XB4, este un element de comandă industrial de calitate superioară, care asigură o funcționare fiabilă în diverse aplicații de comutare. Acest cap de comutator de selecție de culoare neagră, cu diametrul de 22 mm, face parte din seria Harmony XB4, recunoscută la nivel mondial pentru standardele tehnice ridicate și durata lungă de viață. ZB4BJ393 este un comutator de selecție cu 3 poziții de tip „stay put” (fix), care are un unghi de rotire de ±45°. Comutatorul este prevăzut cu un mâner negru, lung, care asigură o utilizare ergonomică chiar și în medii industriale. Particularitatea sa constă în faptul că poate fi blocat în poziția centrală, ceea ce permite funcții de siguranță în numeroase aplicații industriale. Posibilitatea de blocare este deosebit de utilă în medii în care trebuie împiedicată modificarea neautorizată a anumitor stări de comutare, de exemplu în timpul proceselor de întreținere sau în cazul sistemelor critice. Din punct de vedere tehnic, capul de comutare ZB4BJ393 are o fațadă din metal cromat, care asigură o protecție excelentă împotriva efectelor coroziunii. Produsul are o construcție extrem de robustă, fapt confirmat și de clasele de protecție: dispune de protecție IP67, IP69 și IP69K, fiind astfel complet rezistent la praf și apă, precum și la jeturi de apă sub presiune ridicată și la temperaturi ridicate. Este conform cu standardele NEMA 13 și NEMA 4X și are clasificarea IK06 împotriva impacturilor mecanice. Aceste caracteristici fac comutatorul ZB4BJ393 ideal pentru utilizarea în medii în care pot apărea umiditate ridicată, praf sau chiar jeturi directe de apă. Dimensiunile CAD ale comutatorului selector ZB4BJ393: 29 mm lățime, 38 mm înălțime și 50 mm adâncime. Durata de viață mecanică a comutatorului este de cel puțin 1 milion de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul rezistă la o presiune de până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m, putând fi astfel utilizat chiar și în cele mai dure medii industriale. Intervalul larg de temperaturi de funcționare (-40...70 °C) extinde și mai mult domeniul de aplicare, fie că este vorba de medii extrem de reci sau de calde. Capul comutatorului selector ZB4BJ393 poate fi utilizat cu diferite configurații electrice, indicate de codurile de pe produs (C3, C4, C5, C6, C7, C8, C11). Aceste coduri indică numărul de contacte cu care poate fi echipat comutatorul și tipurile de blocuri care pot fi utilizate pentru montarea pe panoul frontal. Secvența de comutare este definită cu precizie în funcție de cele trei poziții, așa cum este prezentat în detaliu în fișa tehnică a produsului.
Schneider Electric Harmony XB4 - ZB4BJ393 - cap de comutator metalic, Ø22, mâner lung, 3 poziții, blocabil în poziția centrală - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Cap de comutator
Denumire scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22 mm
Tipul capului: Standard
Unitate de vânzare: 1
Forma capului unității de semnalizare: Rotundă
Tipul manetei: fixă
Profilul manetei: Mâner lung negru
Informații suplimentare despre manetă: Blocabilă
Informații despre poziția manetei: 3 poziții +/- 45°
Poziție de blocare: Centru
Date tehnice suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 38 mm
Adâncime totală CAD: 50 mm
Rezistență la spălarea cu presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Cod configurație electrică
C3: <6 contacte utilizând blocuri simple în montare frontală
C4: <6 contacte cu blocuri simple și duble în montare frontală
C5: <5 contacte cu blocuri simple în montare frontală
C6: <5 contacte cu blocuri simple și duble în montare frontală
C7: <4 contacte cu blocuri simple în montare frontală
C8: <4 contacte, utilizând blocuri simple și duble în montare pe panou frontal
C11: <3 contacte, utilizând blocuri simple în montare pe panou frontal
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificate
Standarde: UL 508, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
Dimensiuni fizice
Tijă max.: 6,35 mm / 0,25 in.
