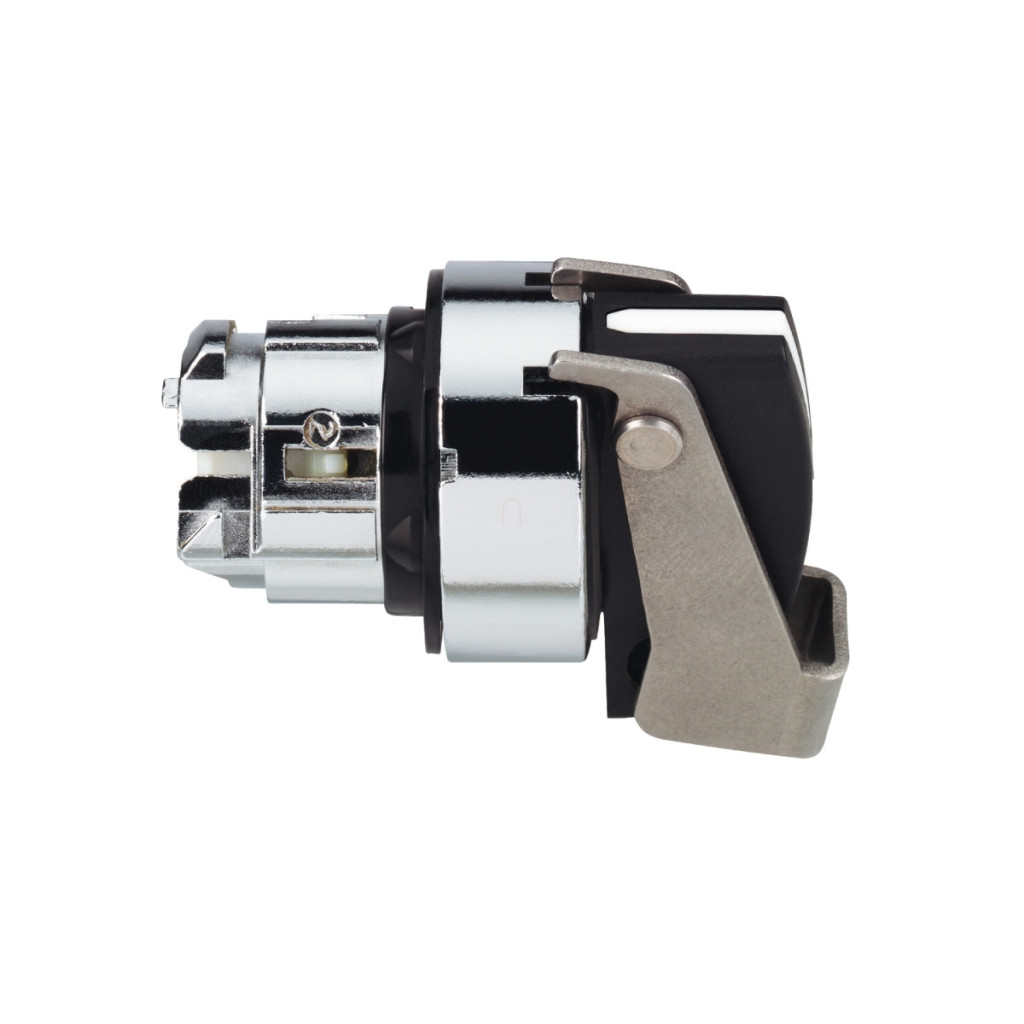

Gama de produse Schneider Electric Harmony XB4 Capul comutatorului selector ZB4BJ397 este un element de control industrial extrem de fiabil, perfect adaptat pentru utilizarea în diverse sisteme de automatizare. Acest comutator selector negru, cu diametrul de 22 mm și 3 poziții, reprezintă o calitate excepțională ca parte a seriei Harmony XB4, cunoscută la nivel mondial pentru durabilitatea și fiabilitatea sa. Caracteristica principală a comutatorului selector ZB4BJ397 este designul său negru, cu mâner lung, care asigură o operare confortabilă chiar și în medii industriale. Datorită capacității sale de rotație de +/- 45° în 3 poziții, acesta poate fi utilizat în mod flexibil pentru diverse sarcini de control. Unul dintre avantajele speciale ale produsului este funcția sa de blocare cu lacăt, care permite blocarea comutatorului în orice poziție – stânga, centru sau dreapta – împiedicând astfel reglarea neautorizată sau accidentală. Acest lucru este deosebit de important din punct de vedere al siguranței și în timpul operațiunilor de întreținere. Capul comutatorului Harmony XB4BJ397 are parametri tehnici remarcabili. Componenta este fabricată cu o placă frontală din metal cromat, care asigură durabilitate și un aspect estetic. Forma standard rotundă a capului și mânerul negru lung permit o utilizare ergonomică. Dimensiunile CAD ale capului comutatorului selector sunt: 29 mm lățime, 38 mm înălțime și 50 mm adâncime. Lungimea maximă a tijei este de 6,35 mm / 0,25 inci. ZB4BJ397 este un element de bază la care pot fi conectate diverse blocuri de contacte electrice în diferite configurații. Codul de asamblare electrică determină posibilele aranjamente de comutare, care pot fi C3, C4, C5, C6, C7, C8, C11, în funcție de numărul și tipul contactelor conectate. Produsul are o durată de viață mecanică de 1.000.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în medii industriale. Capul comutatorului ZB4BJ397 are clase de protecție remarcabile, care asigură o funcționare fiabilă chiar și în cele mai dure medii. Protecția IP67, IP69 și IP69K oferă o protecție excelentă împotriva prafului și a apei, iar comutatorul poate rezista chiar și la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Clasa IK06 asigură o rezistență adecvată la impact. Domeniul larg de temperaturi de funcționare (-40...70 °C) permite utilizarea produsului în medii extreme. Clasele de protecție NEMA 13 și NEMA 4X oferă o protecție suplimentară împotriva uleiului, prafului, apei și coroziunii. Comutatorul este conform cu standardele internaționale relevante, inclusiv seria IEC 60947, și este certificat de UL, CSA, BV, DNV și LROS. Rezistența la vibrații și șocuri (vibrații de 5 gn, rezistență la șocuri de 30 gn și 50 gn) este, de asemenea, remarcabilă, asigurând o funcționare fiabilă chiar și în medii cu vibrații, cum ar fi în apropierea mașinilor și echipamentelor.
Schneider Electric Harmony XB4 - ZB4BJ397 date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Formă cap: Rotundă, design standard
Tip de funcționare: Fix (menținere poziție)
Profil de funcționare: Mâner lung negru
Informații suplimentare privind funcționarea: Blocabil
Număr de poziții: 3 poziții +/- 45°
Poziție de montare: Stânga, centru sau dreapta
Parametri tehnici
Lățime CAD: 29 mm
Înălțime CAD: 38 mm
Adâncime CAD: 50 mm
Dimensiune maximă tijă: 6,35 mm / 0,25 inci
Durată de viață mecanică: 1.000.000 de cicluri
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Configurații electrice
Cod asamblare electrică:
C3: <6 contacte utilizând blocuri simple în montare frontală
C4: <6 contacte utilizând blocuri simple și duble în montare frontală
C5: <5 contacte utilizând blocuri simple în montare frontală
C6: <5 contacte utilizând blocuri simple și duble în montare frontală
C7: <4 contacte utilizând blocuri simple în montare frontală
C8: <4 contacte utilizând blocuri simple și duble în montare frontală
C11: <3 contacte utilizând blocuri simple în montare frontală
Caracteristici de mediu
Nivel de protecție: IP67, IP69, IP69K conform IEC 60529
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Nivel de protecție IK: IK06 conform IEC 50102
Categorie de supratensiune: Clasa I conform IEC 60536
Interval de temperatură de funcționare: -40...70 °C
Interval de temperatură de depozitare: -40...70 °C
Grad de protecție: TH
Standarde și certificări
Standarde: JIS C8201-5-1, UL 508, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
