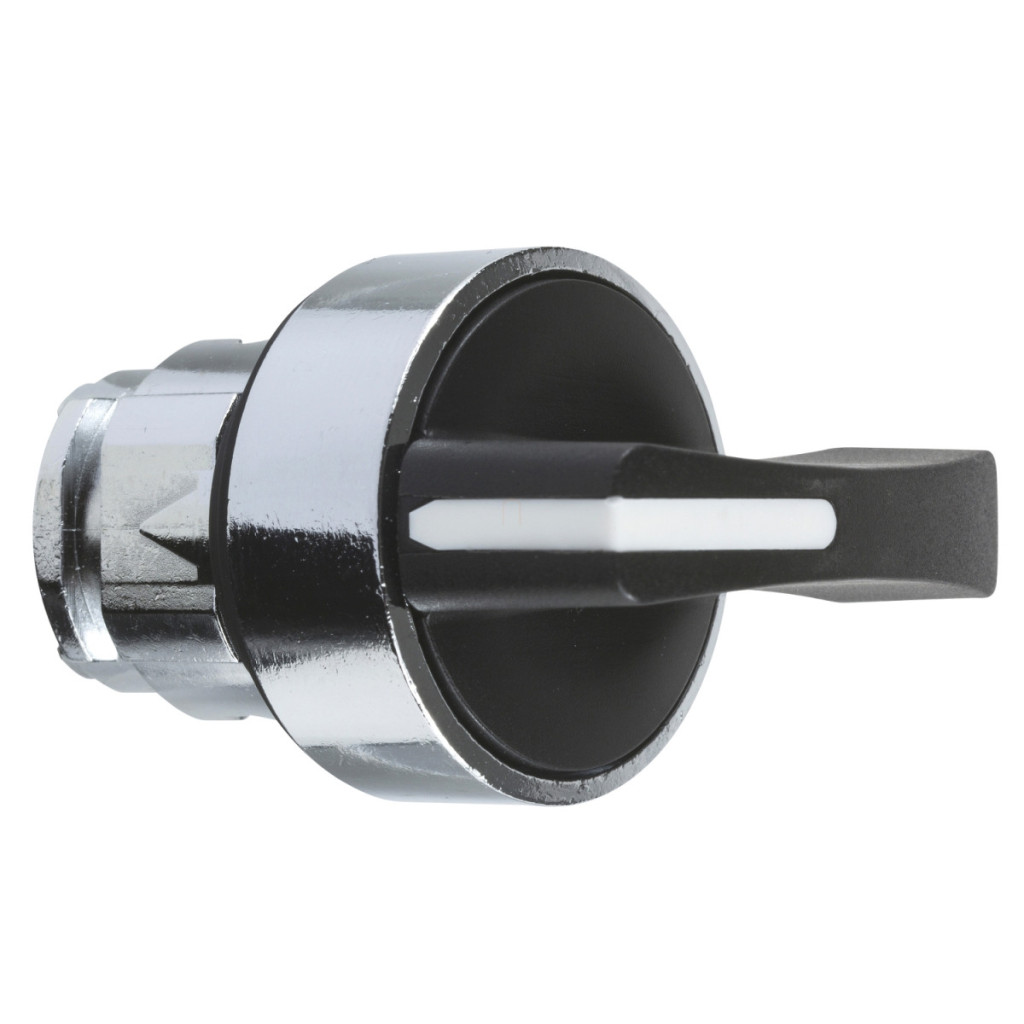

Capul comutatorului selector ZB4BJ4 din seria Harmony XB4 de la Schneider Electric este un dispozitiv de control industrial de înaltă calitate, care asigură o funcționare fiabilă chiar și în cele mai solicitante medii. Fabricat din metal cromat, cu mâner lung negru, acest comutator se potrivește perfect în orificiile de montare de 22 mm, fiind astfel utilizabil într-o gamă largă de sisteme de automatizare industrială și panouri de control. Comutatorul selector ZB4BJ4 are două poziții și funcționează cu revenire prin arc de la dreapta la stânga. Această caracteristică este deosebit de utilă în aplicații în care, din motive de siguranță, este important ca comutatorul să revină automat la poziția inițială atunci când operatorul îl eliberează. Designul ergonomic al mânerului lung negru asigură o operare ușoară chiar și atunci când se poartă mănuși, în timp ce designul fără blocare împiedică blocarea comutatorului într-o poziție nedorită. Designul standard cu cap indicator rotund se potrivește perfect cu celelalte elemente ale familiei de produse Harmony XB4. Parametrii tehnici ai capului comutatorului sunt remarcabili: durata de viață mecanică de 1 milion de cicluri de comutare garantează o funcționare fiabilă pe termen lung. Dispozitivul are clase de protecție IP67, IP69 și IP69K conform IEC 60529, precum și clase NEMA 13 și NEMA 4X, ceea ce îl face rezistent la praf, apă și spălare cu presiune înaltă. Produsul funcționează excelent chiar și în condiții extreme, cu o temperatură de funcționare cuprinsă între -40 °C și +70 °C. Clasa de rezistență la impact IK06 oferă protecție mecanică împotriva impacturilor externe. ZB4BJ4 poate fi utilizat cu diferite configurații electrice (conform codurilor C3, C4, C5, C6, C7, C8, C11, C15), ceea ce îl face flexibil pentru diferite cerințe de comutare. Numărul și dispunerea blocurilor de contact care pot fi montate în spatele capului pot varia, fiind disponibile maximum 6 contacte (blocurile de contact trebuie achiziționate separat). Datele tehnice ale comutatorului includ și dimensiunile CAD: produsul are o lățime de 29 mm, o înălțime de 38 mm și o adâncime de 44 mm, asigurând un design compact pentru planificarea panoului de control. Capul comutatorului selector Schneider Electric ZB4BJ4 este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-5-1 și JIS C8201-1. Produsul are, de asemenea, certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, asigurând conformitatea globală pentru diverse aplicații industriale. De asemenea, acesta are performanțe excelente în testele de rezistență la vibrații și șocuri: rezistență la vibrații de 5 gn (f=2...500 Hz) conform IEC 60068-2-6 și rezistență la șocuri de 30 gn și 50 gn conform IEC 60068-2-27. Aceste caracteristici fac ca selectorul ZB4BJ4 să fie alegerea ideală pentru automatizarea industrială, controlul mașinilor și alte aplicații care necesită fiabilitate.
Schneider Electric Harmony XB4 - ZB4BJ4 - cap comutator selector metalic, Ø22, mâner lung, 2 poziții, retur dreapta date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Tip unitate cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip operator: Revenire cu arc de la dreapta la stânga
Profil operator: Mâner lung negru
Informații suplimentare despre actuator: Nu se montează pe podea
Informații despre poziția actuatorului: 2 poziții, 90°
Date tehnice
Lățime totală CAD: 29 mm
Înălțime totală CAD: 38 mm
Adâncime totală CAD: 44 mm
Rezistență la jeturi de apă de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică: C3 pentru max. 6 contacte cu montare pe panou frontal
C4 pentru max. 6 contacte cu montare pe panou frontal folosind blocuri simple și duble
C5 max. 5 contacte cu blocuri simple, montare pe panoul frontal
C6 max. 5 contacte cu blocuri simple și duble, montare pe panoul frontal
C7 max. 4 contacte cu blocuri simple, montare pe panoul frontal
C8 max. 4 contacte utilizând blocuri simple și duble cu montare pe panoul frontal
C11 max. 3 contacte utilizând blocuri simple cu montare pe panoul frontal
C15 max. 1 contact utilizând blocuri simple cu montare pe panoul frontal
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde: IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, JIS C8201-1
Certificări ale produsului: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
