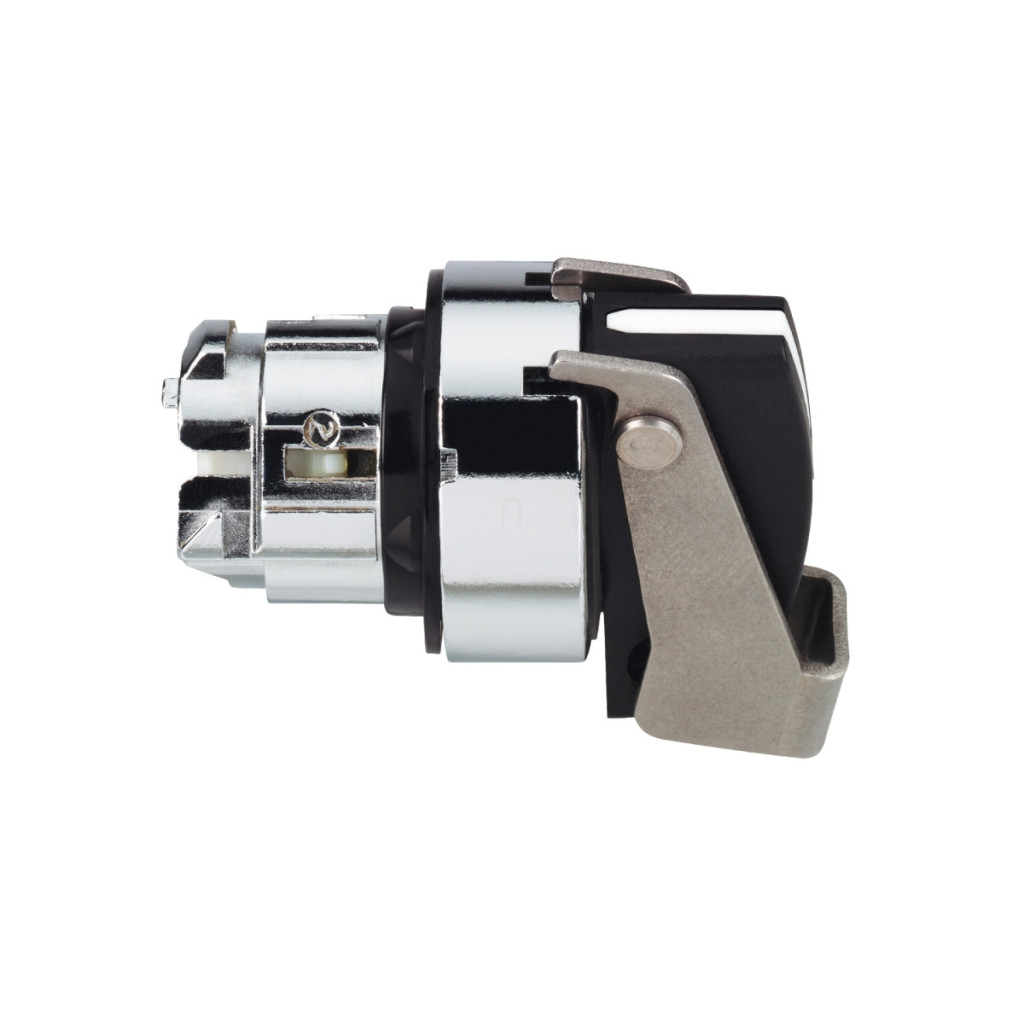

Capul comutatorului selector ZB4BJ593 din seria Harmony XB4 de la Schneider Electric este un dispozitiv de control industrial extrem de fiabil, care asigură un control precis pentru sistemele și mașinile automatizate. Acest comutator de înaltă calitate face parte din familia de produse Harmony XB4, recunoscută la nivel mondial pentru designul său robust și durata lungă de viață. ZB4BJ593 este un comutator selector negru cu un diametru standard de montare de 22 mm și o placă frontală din metal cromat, ceea ce îl face deosebit de rezistent la impactul mecanic și la influențele mediului. Produsul permite funcționarea în 3 poziții cu unghiuri de rotație de +/- 45° și dispune de un mecanism cu arc de revenire centrală care readuce automat comutatorul în poziția neutră centrală atunci când operatorul îl eliberează. Una dintre caracteristicile remarcabile ale produsului este designul său negru, cu mâner lung, care asigură o funcționare ergonomică, precum și opțiunea de blocare în poziția centrală, care oferă o protecție excelentă împotriva funcționării neautorizate, sporind astfel siguranța echipamentului și a personalului de operare. Capul de acționare standard, de formă rotundă, este ușor de recunoscut și intuitiv de utilizat în medii industriale. Capul comutatorului selector Schneider Electric ZB4BJ593 are parametri tehnici remarcabili. Clasele de protecție IP67, IP69 și IP69K asigură protecția completă a comutatorului împotriva pătrunderii prafului și a apei, chiar și în timpul spălării cu presiune înaltă, care poate atinge presiuni de până la 7000000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri. Acest lucru este deosebit de util în medii în care este necesară curățarea regulată a echipamentelor, cum ar fi în aplicații alimentare sau farmaceutice. Durata de viață mecanică a produsului este impresionantă: 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Intervalul de temperatură de funcționare este extrem de larg, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Capul comutatorului selector ZB4BJ593 este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14 și JIS C8201-1, și este, de asemenea, certificat CSA, DNV, BV, LROS și UL. Produsul are, de asemenea, o rezistență remarcabilă la șocuri, chiar și la accelerații de semiondă de 30 gn (durată de 18 ms) sau 50 gn (durată de 11 ms), în conformitate cu IEC 60068-2-27. Rezistența sa la vibrații este de 5 gn (f=2...500 Hz) în conformitate cu standardul IEC 60068-2-6, ceea ce sporește și mai mult fiabilitatea sa în medii industriale expuse la vibrații.
Schneider Electric Harmony XB4 - ZB4BJ593 - date tehnice privind capul comutatorului selector metalic
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Centrat cu revenire prin arc
Profilul actuatorului: Mâner lung negru
Informații suplimentare despre actuator: Blocabil
Informații despre poziția actuatorului: 3 poziții +/- 45°
Poziție de montare: Centru
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 38 mm
Adâncime totală CAD: 50 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 cicluri
Cod compoziție electrică: C3 <6 contacte cu blocuri simple cu fixare frontală, C4 <6 contacte utilizând blocuri simple și duble cu fixare frontală, C5 <5 contacte utilizând blocuri simple cu fixare frontală, C6 <5 contacte utilizând blocuri simple și duble cu fixare frontală, C7 <4 contacte cu blocuri simple cu montare frontală, C8 <4 contacte cu blocuri simple și duble cu montare frontală, C11 <3 contacte utilizând blocuri simple cu montare frontală
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Clasa de protecție IK: IK06 conform IEC 50102
Standarde: IEC 60947-5-5, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 nr. 14, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27. Dimensiuni Tijă max.: 6,35 mm / 0,25 in.
