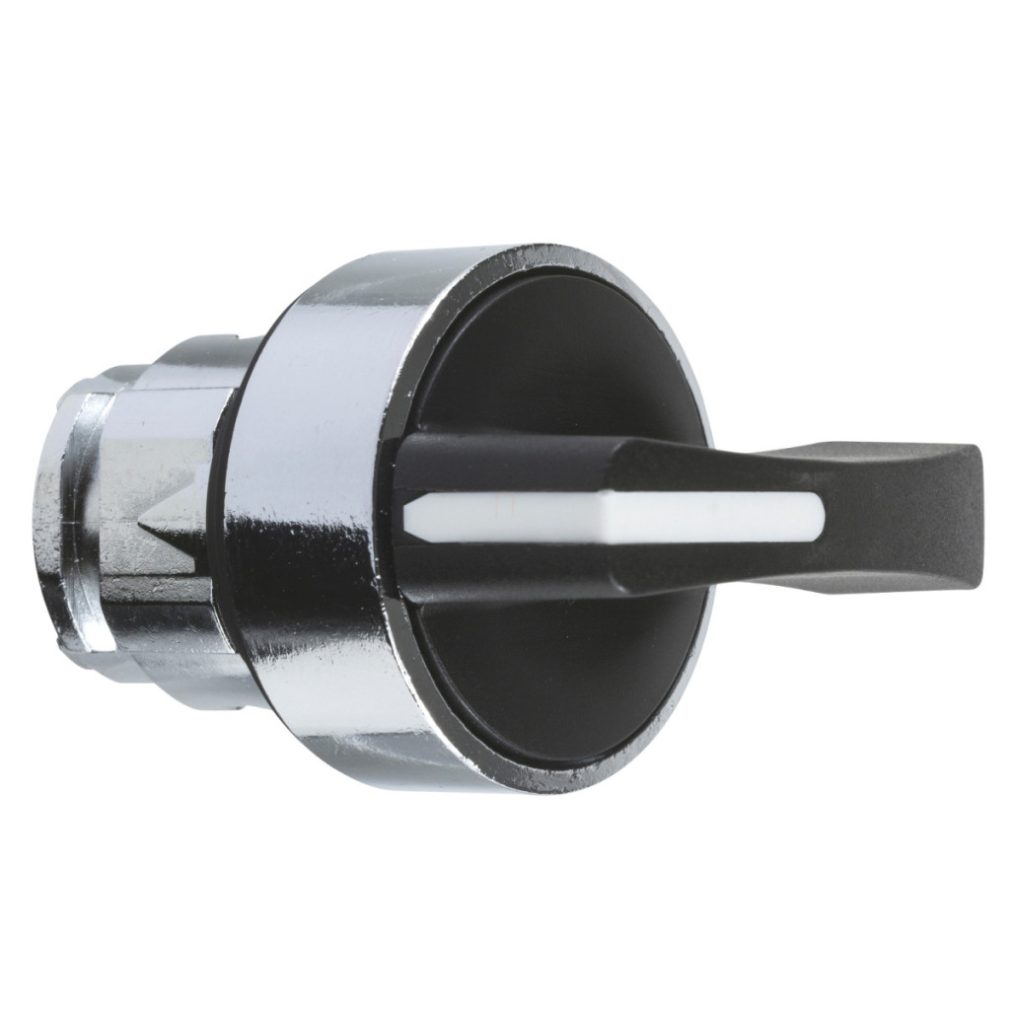

Schneider Electric Harmony XB4 ZB4BJ8 este un comutator selector metalic de înaltă calitate, care servește ca componentă fiabilă în sistemele de control industrial. Acest comutator compact și estetic face parte din familia de produse Harmony XB4, recunoscută la nivel mondial în domeniul aplicațiilor industriale. Modelul ZB4BJ8 este un comutator metalic cu un diametru de montare de 22 mm, fabricat dintr-un metal cromat, ceea ce îl face deosebit de rezistent la coroziune și la solicitări mecanice. Designul negru, cu mâner lung, asigură o manevrare ergonomică și poate fi reglat în trei poziții, cu revenire automată de la dreapta la centru, ceea ce este ideal pentru o gamă largă de sarcini de control. Comutatorul fără blocare poate fi utilizat în poziții de +/- 45° și are un cap indicator circular standard. În ceea ce privește caracteristicile tehnice, se remarcă prin durabilitatea sa excepțională, care permite 1 milion de cicluri de comutare. Dimensiunile sale sunt de 29 mm lățime, 38 mm înălțime și 44 mm adâncime, permițând instalarea compactă în diverse panouri de control. Are clase de protecție ridicate: IP67, IP69, IP69K conform IEC 60529, precum și NEMA 13 și NEMA 4X, și rezistență la impact IK06 conform IEC 50102. Produsul este, de asemenea, rezistent la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Capul comutatorului selector ZB4BJ8 oferă o gamă largă de opțiuni de configurare electrică cu diferite contacte, dintre care cele mai comune sunt aranjamentele de cod C3-C8 și C11, care permit utilizarea unui număr specific de contacte cu blocuri simple sau duble în modul de montare frontală. Comutatorul poate fi utilizat într-o gamă largă de condiții de temperatură, cu o temperatură de funcționare și depozitare cuprinsă între -40 și 70 °C. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 Nr. 14, JIS C8201-5-1 și JIS C8201-1. De asemenea, are numeroase certificări, precum CSA, DNV, BV, LROS și UL. Oferă un nivel ridicat de rezistență la vibrații și șocuri; poate rezista la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și șocuri de accelerație cu undă semisinusoidală de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BJ8 - cap comutator selector metalic, Ø22, mâner lung, 3 poziții, revenire din dreapta spre centru date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Vândut în cantități indivizibile de: 1
Forma capului unității indicatoare: Rotundă
Tip operator: Dreapta spre centru cu revenire prin arc
Profil operator: Mâner lung negru
Informații suplimentare despre operator: Fără blocare
Informații despre poziția operatorului: 3 poziții +/- 45°
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 38 mm
Adâncime totală CAD: 44 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică: C3 <6 contacte utilizând blocuri simple în montare frontală
Cod compoziție electrică: C4 <6 contacte utilizând blocuri simple și duble în montare frontală
Cod compoziție electrică:C5 <5 contacte utilizând blocuri simple în montare frontală
Cod combinație electrică: C6 <5 contacte utilizând blocuri simple și duble în montare frontală
Cod combinație electrică: C7 <4 contacte utilizând blocuri simple în montare frontală
Cod combinație electrică: C8 <4 contacte utilizând blocuri simple și duble în montare frontală
Cod combinație electrică: C11 Descrierea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
Grad de protecție IP: IP69
Clasa de protecție IP: IP69K
Clasa de protecție NEMA: NEMA 13
Clasa de protecție NEMA: NEMA 4X
Clasa de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
