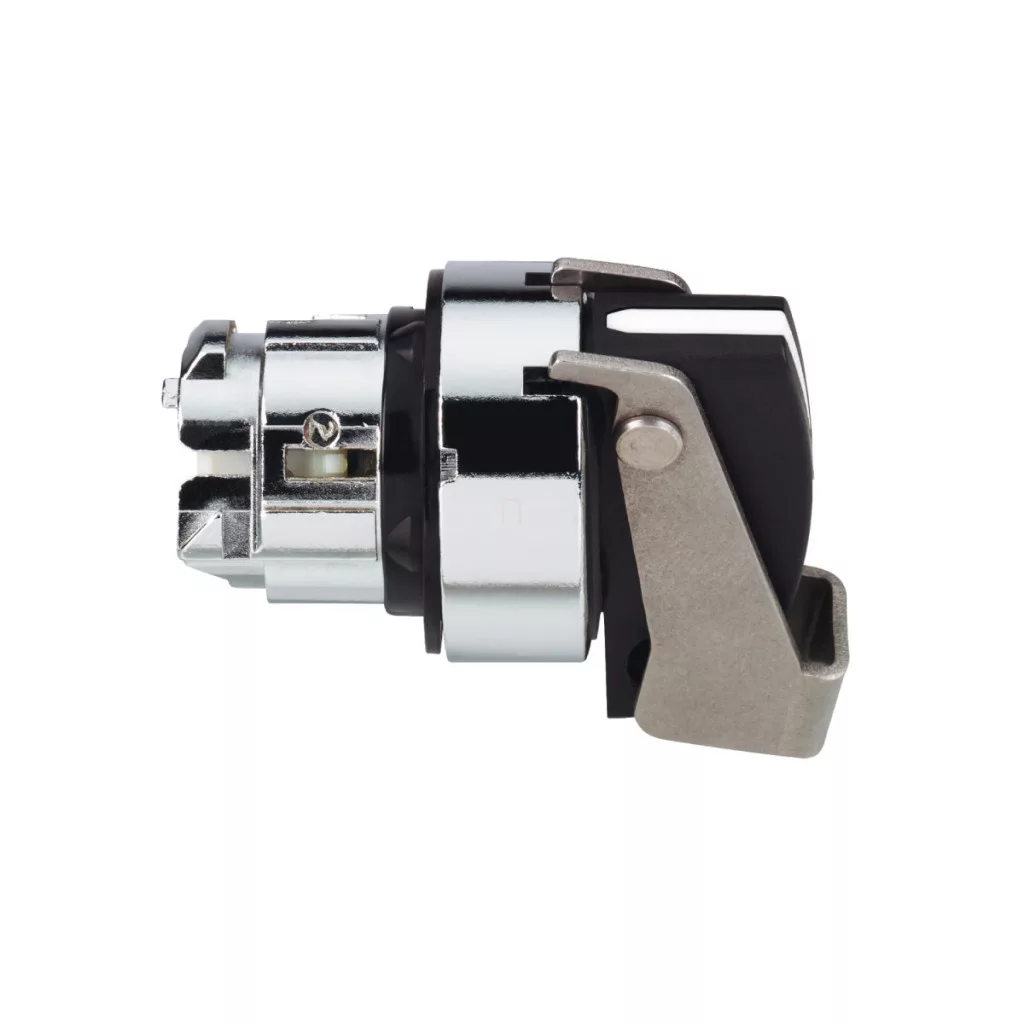

Capul de comutator ZB4BJ891 din gama Schneider Electric Harmony XB4 este o unitate de comandă industrială extrem de versatilă și fiabilă, reprezentând alegerea perfectă pentru diverse aplicații de automatizare și control. Acest cap de comutator selector standard, cu diametrul de 22 mm și 3 poziții, are o acțiune cu arc de revenire de la dreapta la centru și opțiune de blocare pe partea stângă, ceea ce sporește siguranța și împiedică acționarea neautorizată. Capul comutatorului selector ZB4BJ891 este prevăzut cu un mâner lung de culoare neagră, care asigură o utilizare confortabilă, iar cadrul din metal cromat garantează nu numai un aspect estetic, ci și o durabilitate excelentă. Pozițiile comutatorului de selecție sunt dispuse la un unghi de +/- 45 de grade, iar poziția de blocare se află pe partea stângă. Produsul dispune și de funcția padlockable (cu lacăt), care asigură o protecție suplimentară în sistemele critice. Acest membru al seriei Harmony XB4 se mândrește cu parametri tehnici remarcabili. Are un nivel de protecție IP67, IP69 și IP69K conform standardului IEC 60529 și îndeplinește, de asemenea, cerințele NEMA 13 și NEMA 4X. Rezistența la impact mecanic este IK06 conform standardului IEC 50102. Produsul rezistă și la spălarea cu presiune înaltă, până la o presiune de 7.000.000 Pa la o temperatură de 55 °C, de la o distanță de 0,1 metri. Intervalul de temperatură de funcționare este cuprins între -40 și +70 °C, ceea ce permite o gamă extrem de largă de aplicații chiar și în medii extreme. Durata de viață mecanică a capului comutatorului selector ZB4BJ891 este de 1.000.000 de cicluri de comutare, ceea ce asigură o funcționare fiabilă pe termen lung. Produsul poate fi utilizat cu diferite coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11), care permit diverse configurații de contacte prin utilizarea blocurilor simple și duble cu montare frontală. Produsul aparține clasei 1 de supratensiune conform IEC 60536 și respectă numeroase standarde internaționale, printre care IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, UL 508 și altele. Rezistența la vibrații a capului comutatorului de selecție ZB4BJ891 este de 5 gn (f = 2-500 Hz) conform standardului IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală, conform standardului IEC 60068-2-27. Produsul deține numeroase certificate internaționale, inclusiv certificate CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, ceea ce confirmă aplicabilitatea sa pe piețele globale și calitatea sa superioară. Capul de comutator Schneider Electric ZB4BJ891 este alegerea perfectă în mediile industriale, unde fiabilitatea, durabilitatea și siguranța sunt aspecte esențiale.
Schneider Electric Harmony XB4 - ZB4BJ891 - Caracteristici tehnice ale capului comutatorului metalic
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului sau al piesei: Cap de comutator
Denumire scurtă a dispozitivului: ZB4
Materialul carcasei: Metal cromat
Diametru de montare: 22 mm
Tipul capului: Standard
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rotundă
Tipul acționării: Cu arc, revenire din dreapta spre centru
Profilul acționării: Mâner lung negru
Informații suplimentare privind acționarea: Poate fi blocat
Informații privind poziția acționării: 3 poziții +/- 45°
Poziție de fixare: Pe partea stângă
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 38 mm
Adâncime totală CAD: 50 mm
Rezistență la spălare cu presiune ridicată: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Cod de asamblare electrică: C3 <în cazul a 6 contacte, utilizând blocuri simple cu montare frontală
C4 <în cazul a 6 contacte, utilizând blocuri simple și duble cu montare frontală
C5 <în cazul a 5 contacte, utilizând blocuri simple cu montare frontală
C6 <în cazul a 5 contacte, utilizând blocuri simple și duble cu montare frontală
C7 <în cazul a 4 contacte, utilizând blocuri simple cu montare frontală
C8 <în cazul a 4 contacte, utilizând blocuri simple și duble cu montare frontală
C11 <în cazul a 3 contacte, utilizând blocuri simple cu montare frontală
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului de depozitare: -40...70 °C
Temperatura mediului de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-1
IEC 60947-1
JIS C8201-5-1
CSA C22.2 Nr. 14
IEC 60947-5-4
IEC 60947-5-5
UL 508
JIS C8201-1
Certificări de produs: CSA
DNV
BV
LROS (Lloyds Register of Shipping)
Listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
Dimensiuni
Ax max.: 6,35 mm / 0,25 in.
