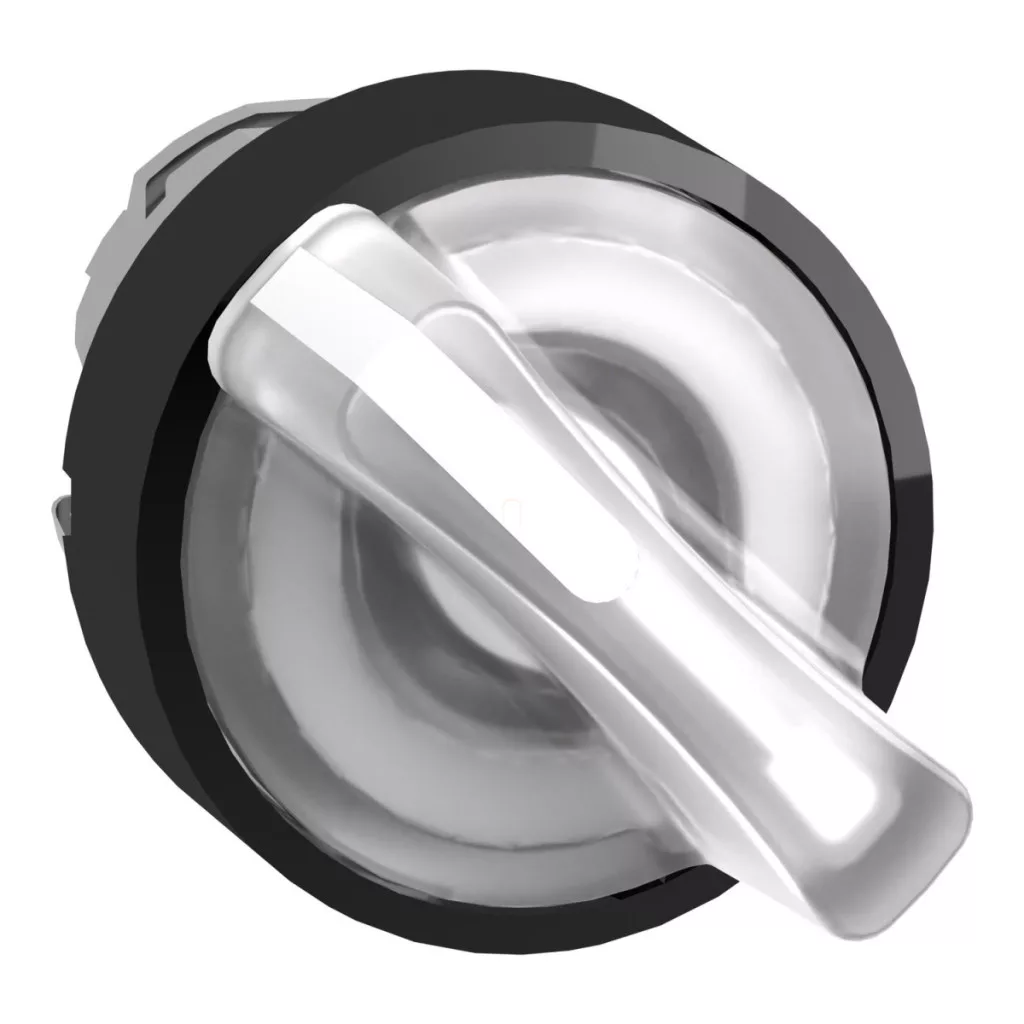

Capul de comutator de selecție cu iluminare ZB4BK12137 din seria Harmony XB4 de la Schneider Electric este un element de comandă industrial de calitate superioară, care îmbină perfect funcționalitatea și durabilitatea. Acest comutator cu două poziții, cu diametrul de 22 mm, are o ramă metalică neagră și un mâner standard alb, asigurând astfel un contrast vizual excelent, ușor de observat chiar și în mediul industrial. Capul comutatorului selector ZB4BK12137 este compatibil cu un bloc LED universal, ceea ce reprezintă un avantaj important, deoarece oferă diverse opțiuni de iluminare, în timp ce modificările aduse aspectului produsului nu îi afectează funcționalitatea și siguranța. Comutatorul asigură o rotire de 90° între cele două poziții și are un design fix (stay put), rămânând astfel în poziția setată de operator. Funcționalitatea comutatorului de selecție îl face ideal pentru o gamă largă de aplicații, fie că este vorba de controlul mașinilor, automatizarea industrială sau alte sarcini de control. Printre caracteristicile tehnice remarcabile ale produsului se numără gradul ridicat de protecție IP (IP66, IP67, IP69 și IP69K), care îl face deosebit de rezistent la pătrunderea prafului și a apei, fiind astfel alegerea ideală pentru utilizarea în medii umede sau prafuite. Clasificarea de protecție NEMA 13 și NEMA 4X oferă un plus de siguranță. Comutatorul rezistă chiar și la mașinile de spălat cu presiune înaltă, până la o presiune de 7.000.000 Pa la 55 °C, de la o distanță de 0,1 metri. Rezistența sa mecanică este remarcabilă, putând suporta până la 1.000.000 de cicluri de comutare, ceea ce asigură o durată de viață lungă chiar și în condiții de utilizare intensă. Gradul de rezistență la impact IK04 asigură o protecție suplimentară împotriva impacturilor mecanice. La proiectarea capului comutatorului ZB4BK12137, Schneider Electric a luat în considerare numeroase standarde internaționale, printre care IEC 60947-5-5, UL 508, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1 și multe altele. Produsul deține certificări de la numeroase organizații de certificare renumite, precum CSA, DNV, BV, LROS și UL. Comutatorul poate fi utilizat într-un interval larg de temperaturi (-40...70 °C), funcționând astfel în mod fiabil chiar și în condiții de mediu extreme. Codurile de asamblare electrică (M3, M6, M10, M4) oferă mai multe opțiuni de conectare, cu diverse configurații de contacte, ceea ce asigură o aplicabilitate flexibilă în cazul diferitelor cerințe de control. Toate aceste avantaje fac din capul comutatorului de selecție Schneider Electric ZB4BK12137 o componentă fiabilă și versatilă a tehnicii de control industrial.
Schneider Electric Harmony XB4 - ZB4BK12137 - Caracteristici tehnice ale capului metalic pentru comutator de selecție a iluminatului
Caracteristici principale
Gama de produse: Harmony XB4
Tipul componentei: Cap de comutator de selecție iluminat
Compatibilitate: LED universal
Denumire scurtă a produsului: ZB4
Material cadru: Metal negru
Tip cap: Standard
Diametru de montare: 22 mm
Forma unității de semnalizare: Rotund
Tipul manetei: Poziție fixă (stay put)
Profilul manetei: Mâner standard alb
Informații privind poziția manetei: 2 poziții la 90°
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durabilitate mecanică: 1 000 000 de cicluri
Cod de asamblare electrică: M3 - pentru mai puțin de 4 contacte, cu LED integrat pentru montarea pe panoul frontal a anumitor blocuri
M6 - pentru mai puțin de 2 contacte, cu LED integrat și transformator pentru montarea pe panoul frontal a anumitor blocuri
M10 - pentru mai puțin de 2 contacte, cu LED integrat pentru montarea pe panoul frontal a unor blocuri
M4 - pentru mai puțin de 4 contacte, cu LED integrat pentru montarea pe panoul frontal a blocurilor simple și duble
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului de depozitare: -40…70 °C
Temperatura mediului de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-5, UL 508, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Registrul naval Lloyds), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
