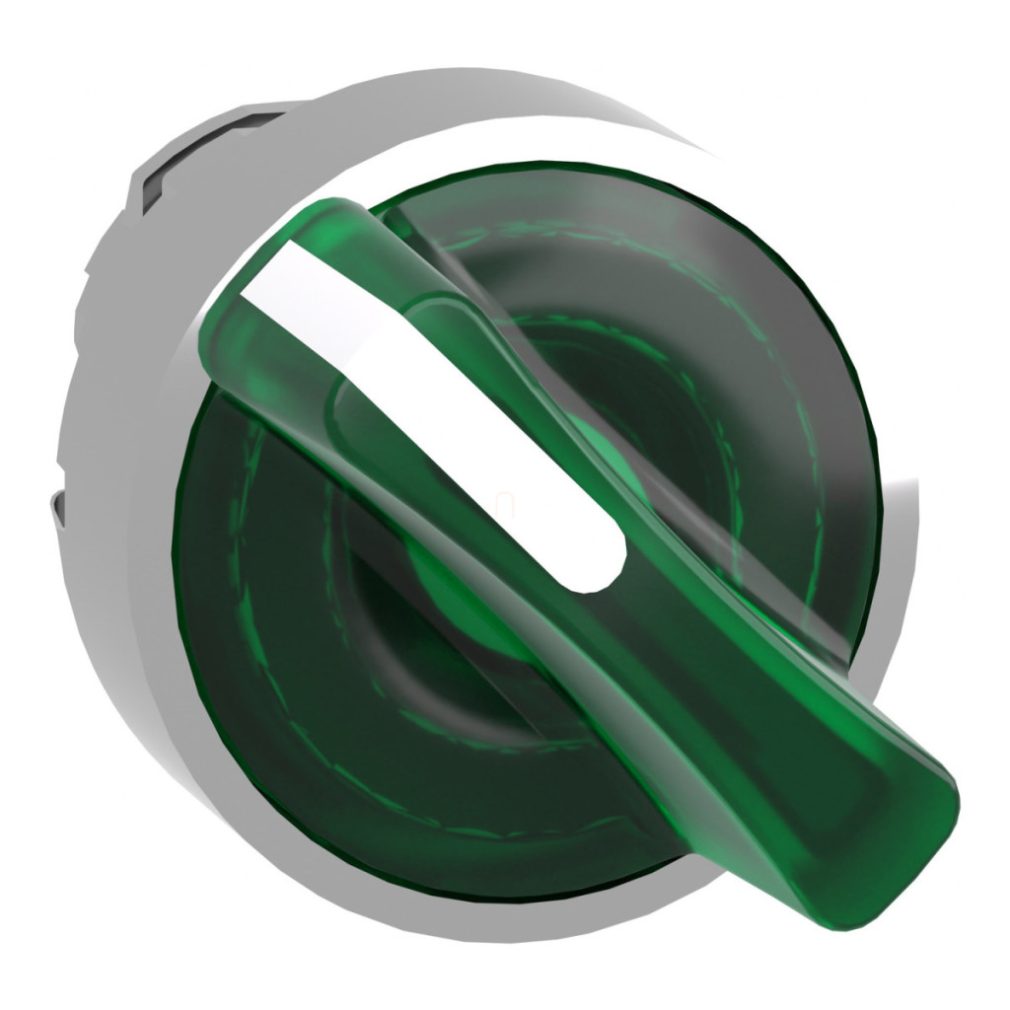

Produsul ZB4BK1233 din gama Harmony XB4 de la Schneider Electric este un comutator selector iluminat de calitate superioară pentru aplicații industriale. Acest comutator de calitate superioară face parte din familia de produse Harmony XB4, recunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa. Modelul ZB4BK1233 este un comutator cu placă frontală din metal cromat, care se potrivește într-un orificiu de montare cu diametrul de 22 mm, cu mâner standard verde. Capul comutatorului selector ZB4BK1233 are două poziții stabile cu un unghi de rotație de 90 de grade. În timpul proiectării produsului, s-a acordat o atenție specială ergonomiei și ușurinței în utilizare. Capul comutatorului este compatibil cu LED-uri universale, care asigură vizibilitate și feedback adecvate în medii industriale. Mânerul verde este ușor de recunoscut și de utilizat chiar și atunci când se poartă mănuși industriale, iar funcționarea în 2 poziții oferă un feedback clar cu privire la starea actuală de comutare. Capul comutatorului selector ZB4BK1233 are parametri tehnici excelenți. Produsul este extrem de robust, rezistând la o spălare cu presiune înaltă la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Durata sa de viață mecanică este de 1000000 de cicluri de comutare, asigurând o fiabilitate excepțională chiar și în timpul utilizării pe termen lung. ZB4BK1233 are protecție IP66, IP67, IP69 și IP69K conform IEC 60529 și este, de asemenea, conform cu clasificările NEMA 13 și NEMA 4X. Rezistența sa la impact este IK04 conform IEC 50102. Comutatorul selector poate fi utilizat și depozitat la temperaturi ambientale cuprinse între -40 și 70 °C, ceea ce asigură o gamă de funcționare extrem de largă. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-5, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, UL 508 și JIS C8201-1. Are certificări CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, care dovedesc calitatea înaltă a produsului și conformitatea acestuia cu cele mai stricte standarde din industrie. ZB4BK1233 rezistă la vibrații de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, precum și șocuri de accelerație pe jumătate de axă de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BK1233 - date tehnice privind capul metalic iluminat al comutatorului selector
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB4
Materialul panoului frontal: Metal cromat
Designul capului: Standard
Diametru de montare: 22,5 mm
Caracteristici de funcționare
Tip de funcționare: fix (nemobil)
Profil de funcționare: Mâner standard verde
Informații privind poziția de funcționare: 2 poziții 90°
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică
Cod M3: <4 contacte utilizând blocuri simple cu montare pe panoul frontal, LED încorporat
Cod M6: <2 contacte utilizând blocuri simple cu montare pe panoul frontal, LED încorporat și transformator
Cod M10: <2 contacte utilizând blocuri simple cu montare pe panoul frontal, LED încorporat
Cod M4: <4 contacte utilizând blocuri simple și duble cu montare pe panoul frontal, LED încorporat
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Protecție IP
IP66 conform IEC 60529
IP67
IP69
IP69K
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație pe jumătate de axă conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație pe jumătate de axă conform IEC 60068-2-27
