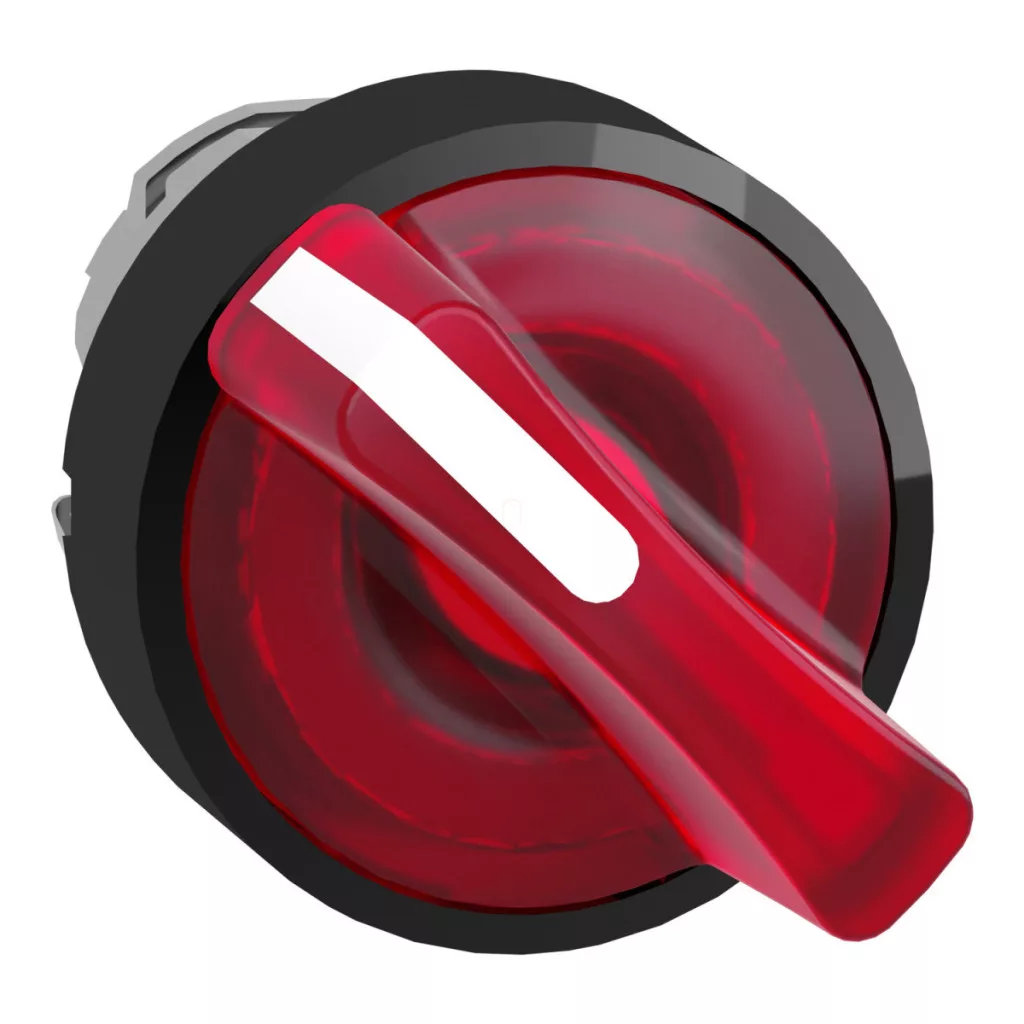

Capul comutatorului de selecție pentru iluminat din gama Schneider Electric Harmony XB4, cu numărul de articol ZB4BK12437, este un element fiabil și versatil al sistemelor moderne de control industrial. Acest cap de comutator de calitate superioară reprezintă o alegere excelentă pentru panourile de control și interfețele de operare profesionale, unde fiabilitatea și vizibilitatea sunt deopotrivă esențiale. Produsul face parte din seria Harmony XB4 a Schneider Electric, recunoscută pe scară largă, care se remarcă pe piață prin fiabilitatea sa dovedită în mediul industrial. ZB4BK12437 este un cap de comutator selectiv iluminat cu design standard, cu un diametru de montare de 22 mm, care are o ramă metalică neagră și o manetă standard roșie. Capul comutatorului are 2 poziții, se rotește la 90° și are un design „stay put” (rămâne în poziție), astfel încât rămâne în poziția selectată până când utilizatorul nu îi modifică starea. Capul comutatorului selector ZB4BK12437 este compatibil cu blocurile LED universale Schneider Electric, ceea ce asigură flexibilitate în ceea ce privește iluminatul. Produsul poate fi utilizat în mai multe configurații electrice: conform codului M3, într-o configurație cu maximum 4 contacte, cu blocuri individuale montabile frontal și LED integrat; în configurație cu maximum 2 contacte, conform codului M6, cu blocuri individuale montabile frontal, cu LED integrat și transformator; în configurație cu maximum 2 contacte, conform codului M10, cu blocuri individuale montabile frontal și cu LED integrat; precum și în configurație cu maximum 4 contacte, conform codului M4, cu blocuri individuale și duble montabile frontal, cu LED integrat. Capul comutatorului selector ZB4BK12437 este extrem de rezistent, având o durată de viață mecanică de 1.000.000 de cicluri de comutare. Se mândrește cu indicatori de protecție excelenți: are protecție IP66, IP67, IP69 și IP69K conform standardului IEC 60529, precum și clasificare NEMA 13 și NEMA 4X. Rezistența la impact mecanic este IK04 conform standardului IEC 50102. Produsul rezistă și la spălarea cu presiune înaltă, până la o presiune de 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m. Toleranța la temperatură acoperă un interval extrem de larg, fiind funcțional între -40 °C și +70 °C și putând fi depozitat în același interval. Rezistența la vibrații și șocuri este, de asemenea, remarcabilă: are o rezistență la vibrații de 5 gn în intervalul de frecvență 2-500 Hz conform IEC 60068-2-6, precum și o rezistență la șocuri de 30 gn (durată de 18 ms) și 50 gn (durată de 11 ms) la accelerație semisinusoidală, conform standardului IEC 60068-2-27. Produsul este conform cu numeroase standarde și certificări internaționale, printre care: IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, și deține certificări CSA, DNV, BV, LROS și UL.
Specificații tehnice Harmony XB4 ZB4BK12437
Caracteristici generale
Gama de produse: Harmony XB4
Tip de produs: Cap de comutator pentru lumini
Compatibilitate: LED universal
Cod scurt al produsului: ZB4
Material cadru: Metal negru
Formă cap: Standard
Diametru de montare: 22 mm
Caracteristici de funcționare
Forma manetei: Rotund
Tipul elementului de comandă: stay put (rămâne în poziție)
Execuția elementului de comandă: Manetă standard roșie
Poziții: 2 poziții la 90°
Dimensiuni
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 43 mm
Parametri tehnici
Durată de viață mecanică: 1 000 000 de cicluri
Rezistență la spălare cu presiune înaltă: 7 000 000 Pa la 55 °C, distanță: 0,1 m
Cod ansamblu electric: M3 pentru maximum 4 contacte, utilizând blocuri individuale montate frontal, cu LED integrat
Cod M6: pentru maximum 2 contacte, utilizând blocuri individuale montate frontal, cu LED integrat și transformator
Cod M10: pentru maximum 2 contacte, utilizând blocuri simple, montate frontal, cu LED integrat
Cod M4: pentru maximum 4 contacte, utilizând blocuri simple și duble, montate frontal, cu LED integrat
Caracteristici de protecție
Categorie de supratensiune: clasa I conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2-500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru o accelerație cu undă semisinusoidală conform IEC 60068-2-27
Rezistență la șoc: 50 gn (durată = 11 ms) pentru o accelerație cu undă semisinusoidală conform IEC 60068-2-27
Condiții de mediu
Tratament de protecție: TH
Temperatura mediului în timpul depozitării: -40...70 °C
Temperatura mediului în timpul funcționării: -40...70 °C
