Comutatorul selector ZB4BK1253 din gama de produse Schneider Electric Harmony XB4 oferă o soluție de înaltă calitate pentru aplicații industriale. Acest comutator selector cu diametrul de 22 mm, cu două poziții, mâner portocaliu și iluminare, este ideal pentru diverse sarcini de control în domeniul automatizării. Ca parte a seriei Harmony XB4, acest produs face parte din gama de comutatoare premium Schneider Electric. Comutatorul selector ZB4BK1253 este o soluție deosebit de practică pentru utilizatorii care caută un dispozitiv de control extrem de fiabil și durabil. Caracteristica specială a acestui comutator cu cadru metalic cromat este compatibilitatea cu blocurile de lumini LED universale, ceea ce oferă o mai mare flexibilitate în utilizare. Comutatorul are două poziții, se rotește la 90 de grade și rămâne în poziția curentă după comutare datorită funcției „stay put”. Mânerul standard portocaliu asigură o bună vizibilitate, facilitând identificarea poziției comutatorului chiar și de la o distanță mai mare. Din punct de vedere tehnic, comutatorul selector ZB4BK1253 are parametri remarcabili. Produsul se caracterizează printr-un interval larg de temperaturi de funcționare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extrem de dure. Comutatorul oferă, de asemenea, o protecție remarcabilă: are clase de protecție IP66, IP67, IP69 și IP69K conform IEC 60529 și îndeplinește, de asemenea, nivelurile de protecție NEMA 13 și NEMA 4X. Clasa de rezistență la impact IK04 oferă o protecție adecvată împotriva impactului mecanic. Comutatorul este, de asemenea, rezistent la spălări cu presiune înaltă, de până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m. Are o durată de viață mecanică extrem de lungă, producătorul garantând 1000000 de cicluri de comutare. Produsul este conform cu numeroase standarde internaționale, printre care: CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, JIS C8201-1. De asemenea, are certificări BV, CSA, DNV, LROS (Lloyds register of shipping) și UL. Codurile de asamblare electrică ale capului de comutare ZB4BK1253 permit multiple configurații: cu codul M3, poate fi utilizat cu până la 4 contacte cu blocuri individuale, montare frontală și LED integrat; Cu codul M6, poate fi utilizat cu maximum 2 contacte, cu blocuri simple, montare frontală, LED integrat și transformator; Cu codul M10, poate fi utilizat cu maximum 2 contacte, cu blocuri simple, montare frontală și LED integrat; Cu codul M4, poate fi utilizat cu maximum 4 contacte, cu blocuri simple și duble, montare frontală și LED integrat. Comutatorul aparține categoriei de supratensiune Clasa I conform IEC 60536. Produsul are, de asemenea, o rezistență excelentă la vibrații, 5 gn (f = 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale, în conformitate cu IEC 60068-2-27.

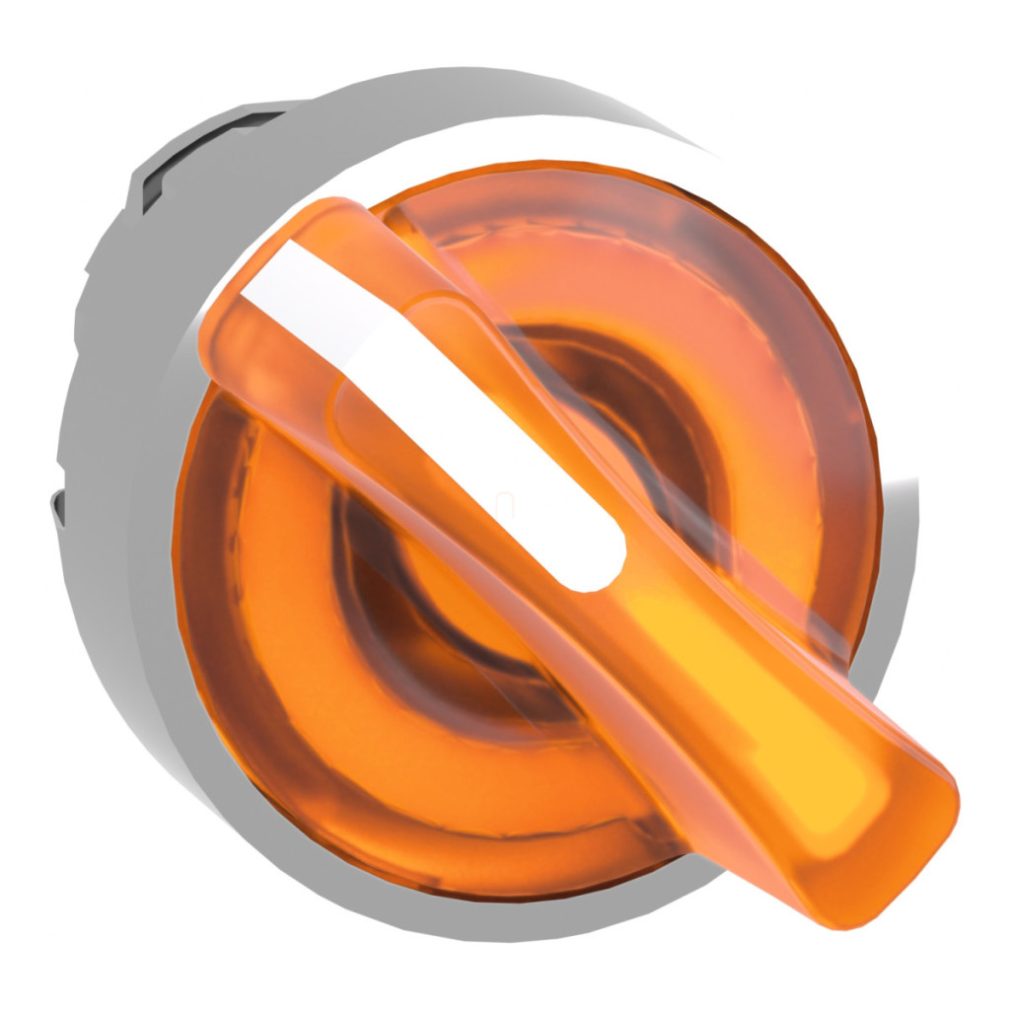

Schneider Electric Harmony XB4 - ZB4BK1253 - cap comutator selector metalic iluminat, Ø22, 2 poziții, portocaliu Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Tip cap: Standard
Diametru de montare: 22 mm
Formă cap unitate indicator: Rotundă
Tip operator: fix (nemobil)
Profil operator: Mâner standard portocaliu
Informații privind poziția operatorului: 2 poziții 90°
Date tehnice suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică: M3 pentru maximum 4 contacte, utilizarea blocurilor individuale pentru montare frontală cu LED integrat
M6 pentru maximum 2 contacte, utilizarea blocurilor individuale pentru montare frontală cu LED integrat și transformator
M10 pentru maximum 2 contacte, blocuri simple pentru montare frontală cu LED integrat
M4 pentru până la 4 contacte, blocuri simple și duble pentru montare frontală cu LED integrat
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, JIS C8201-1 Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listat Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27.
