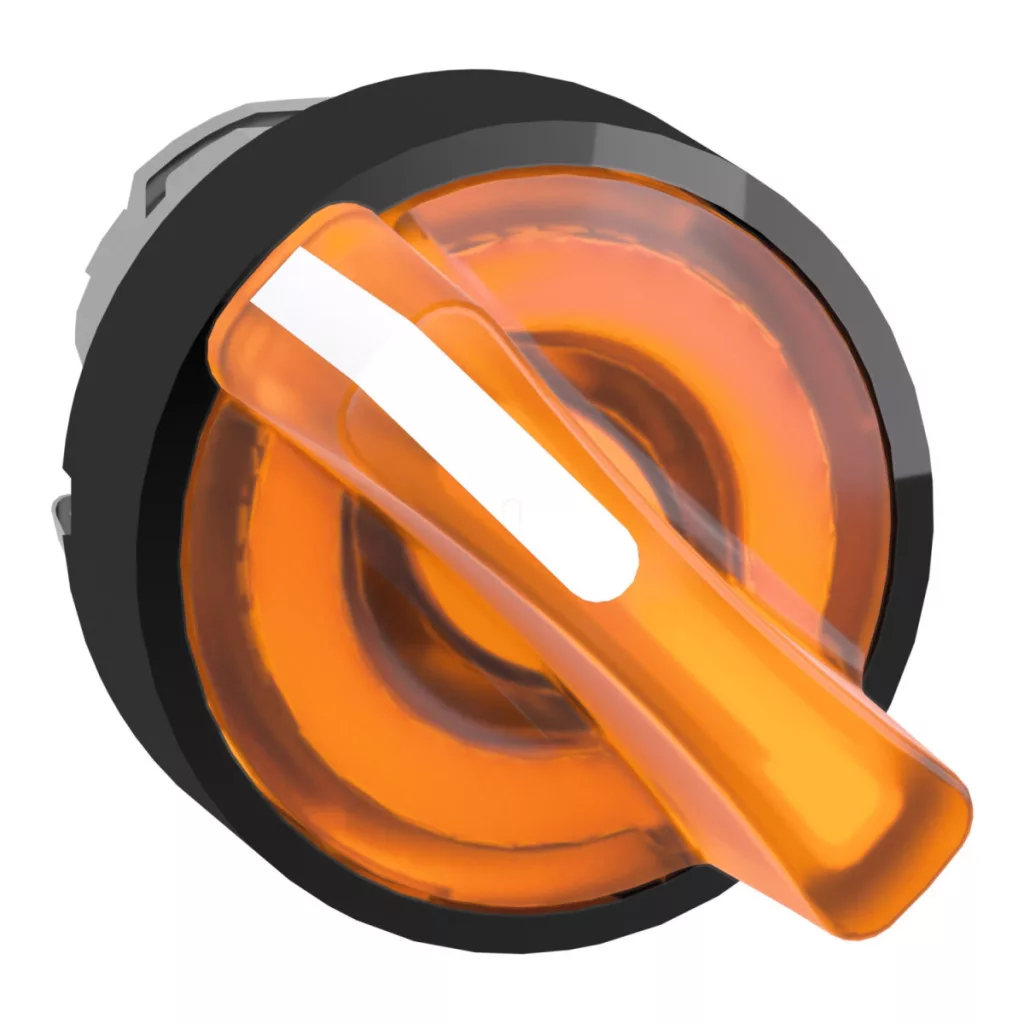

Capul de comutator cu indicator luminos ZB4BK12537 din seria Harmony XB4 de la Schneider Electric este o componentă fiabilă și rezistentă pentru sistemele de control industriale, fiind deosebit de potrivită pentru mediile în care sunt necesare o indicare clară a stării și o durată lungă de viață. Acest cap de comutator de calitate premium, cu design din metal negru și mâner portocaliu, este alegerea perfectă pentru integrarea în panouri de control și pupitre de comandă. Capul comutatorului selector ZB4BK12537 are un diametru standard de montare de 22 mm, fiind astfel compatibil cu majoritatea panourilor utilizate în aplicațiile industriale. Designul cu două poziții al produsului (cu o rotire de 90°) permite controlul simplu al funcțiilor de pornire-oprire sau al altor funcții cu două stări. Comutatorul are un design de tip „stay put”, ceea ce înseamnă că rămâne în poziția setată de operator până la următoarea comutare. Designul ergonomic al mânerului standard de culoare portocaliu asigură o utilizare confortabilă, în timp ce cadrul metalic negru conferă un aspect elegant și profesional. Modelul ZB4BK12537 este compatibil cu blocurile LED universale, permițând realizarea diferitelor configurații de iluminare în sistemele de control. Din punct de vedere al configurației electrice, poate fi utilizat în mai multe variante: cu codul M3 pentru max. 4 contacte cu LED integrat, ca cod M6 cu LED integrat pentru max. 2 contacte și transformator, ca cod M10 cu LED integrat pentru max. 2 contacte, respectiv ca cod M4 cu LED integrat pentru max. 4 contacte, utilizând blocuri simple și duble în montare pe panou frontal. Produsul este extrem de versatil, putând fi utilizat pentru diverse sarcini de control și semnalizare. Capul comutatorului Harmony XB4 are caracteristici mecanice și de protecție împotriva mediului excepționale. Este extrem de durabil: durata de viață mecanică este de 1 000 000 de cicluri de comutare, ceea ce asigură o funcționare fiabilă pe termen lung chiar și în condiții de utilizare intensă. Oferă un nivel ridicat de protecție împotriva pătrunderii prafului și a apei: corespunde claselor de protecție IP66, IP67, IP69 și IP69K, ceea ce permite utilizarea sa chiar și în condiții de mediu extreme. Rezistă la spălarea cu presiune înaltă (7000000 Pa, la 55 °C), putând fi utilizat chiar și în locuri unde este necesară curățarea periodică. Funcționează fiabil chiar și în intervale de temperatură extreme (între -40 °C și +70 °C), ceea ce asigură o gamă largă de utilizări în diverse industrii. Comutatorul este conform cu cele mai importante standarde internaționale (IEC, CSA, UL, JIS) și deține numeroase certificări (CSA, DNV, BV, LROS, UL), ceea ce garantează calitatea și siguranța sa în aplicații globale.
Schneider Electric Harmony XB4 - ZB4BK12537 - Cap metalic pentru comutator de iluminat, Ø22, cu 2 poziții, portocaliu, cu margine neagră - specificații tehnice
Caracteristici principale ale produsului
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Cap de comutator de selecție iluminat
Categorie de produs: Standard
Denumire scurtă a dispozitivului: ZB4
Materialul cadrului: Metal negru
Profilul mânerului de acționare: Mâner standard portocaliu
Tipul de acționare: stay put
Informații privind poziția de acționare: 2 poziții la 90°
Caracteristici tehnice
Diametru de montare: 22 mm
Forma capului unității de semnalizare: Rotund
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Nivel de protecție: IP66, IP67, IP69, IP69K
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Nivel de protecție IK: IK04 conform IEC 50102
Durată de viață mecanică: 1.000.000 de cicluri
Rezistent la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Configurație electrică
Cod configurație electrică: M3 pentru max. 4 contacte, utilizând blocuri individuale în montare frontală cu LED integrat
M6 pentru max. 2 contacte, utilizând blocuri individuale în montare frontală cu LED integrat și transformator
M10 pentru max. 2 contacte, utilizând blocuri simple în montare pe panou frontal cu LED integrat
M4 pentru max. 4 contacte, utilizând blocuri simple și duble în montare pe panou frontal cu LED integrat
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
Standarde și certificate
Standarde: IEC 60947-5-5, CSA C22.2 nr. 14, UL 508, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Certificări ale produsului: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Compatibilitate
Compatibilitate produs: LED universal
Caracteristică dispozitiv: Element de bază
Mesaj important: Produsul poate prezenta modificări exterioare, dar acest lucru nu afectează utilizarea din punct de vedere al funcționalității și siguranței. Acest lucru îl face compatibil cu blocurile noastre LED universale.
