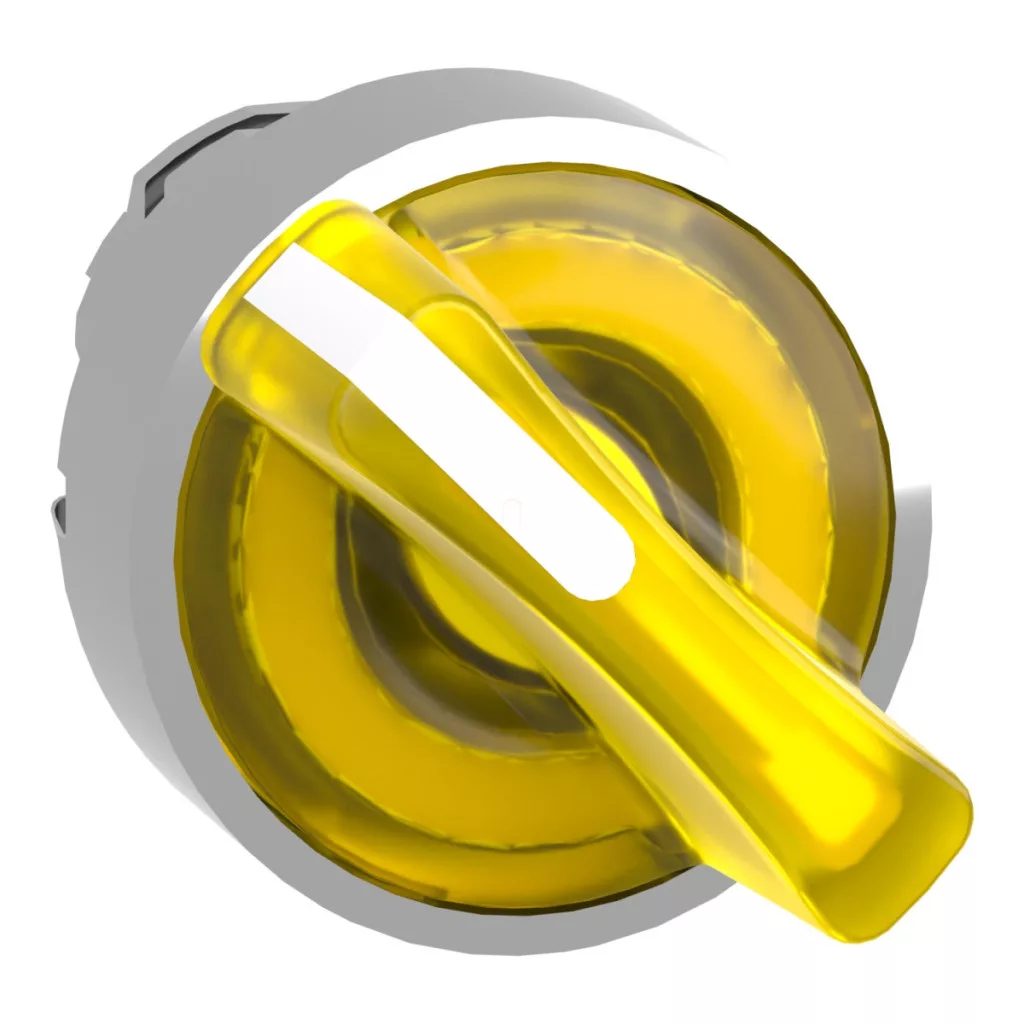

Comutatorul de selecție cu iluminare ZB4BK1283 din seria Harmony XB4 de la Schneider Electric este un element de comutare industrial de calitate superioară, reprezentând alegerea perfectă pentru configurarea panourilor de comandă și a pupitrelor de control. Această variantă cu carcasă metalică cromată și mâner galben nu numai că asigură un aspect estetic, dar oferă și o durabilitate și fiabilitate excepționale pentru utilizarea în medii industriale. Modelul ZB4BK1283 are un diametru standard de montare de 22 mm, ceea ce permite o instalare ușoară în majoritatea panourilor de comandă. Mânerul standard de culoare galbenă asigură o vizibilitate excelentă, astfel încât starea comutatorului poate fi identificată cu ușurință chiar și de la distanță. Comutatorul selector are două poziții, între care se poate comuta printr-o rotire de 90 de grade, iar datorită funcției „stay put”, acesta rămâne în poziția selectată până când este rotit din nou. Această caracteristică este deosebit de utilă în aplicațiile în care este importantă o confirmare vizuală clară a stării comutării și evitarea comutării accidentale. Capul de comutare ZB4BK1283 este compatibil cu unitățile LED universale Schneider Electric, care permit iluminarea comutatorului, sporind astfel vizibilitatea și funcționalitatea. Ansamblul electric acceptă mai multe coduri (M3, M6, M10, M4), ceea ce permite diverse configurații de contacte. Întrerupătorul poate fi utilizat cu până la 4 contacte prin montarea pe fațadă a blocurilor simple și cu LED integrat, precum și în diferite combinații cu transformator. Din punct de vedere tehnic, ZB4BK1283 are o rezistență excepțională. Gradele de protecție IP66, IP67, IP69 și IP69K asigură rezistență totală la praf și protecție împotriva pătrunderii apei, chiar și în cazul unui jet de apă de înaltă presiune (până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m). Clasificările NEMA 13 și NEMA 4X asigură o protecție suplimentară împotriva uleiului, prafului, coroziunii și jeturilor puternice de apă. Nivelul de protecție mecanică IK04 garantează o rezistență adecvată la șocuri. Durata de viață mecanică remarcabilă a comutatorului (1 000 000 de cicluri de funcționare) asigură fiabilitate pe termen lung chiar și în condiții de utilizare intensă. ZB4BK1283 poate fi utilizat într-un interval larg de temperaturi (-40…70 °C), ceea ce permite utilizarea sa chiar și în condiții de mediu extreme. Rezistența la vibrații a capului de comutare este de 5 gn (f= 2…500 Hz), iar rezistența la șocuri este de 30 gn (durată de 18 ms) sau 50 gn (durată de 11 ms) în cazul unei accelerații cu undă semisinusoidală. Produsul este conform cu numeroase standarde internaționale, printre care: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1. Deține, de asemenea, certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, ceea ce atestă calitatea superioară și funcționarea corespunzătoare în diverse domenii de aplicare. În ansamblu, capul de comutator cu indicator luminos Schneider Electric Harmony XB4 ZB4BK1283 este un element de comutare industrial de înaltă calitate, fiabil și versatil, care reprezintă alegerea ideală pentru panouri de control și echipamente în care durabilitatea, vizibilitatea bună și funcționarea precisă sunt esențiale. Fie că este utilizat pentru controlul proceselor de producție, al mașinilor sau al echipamentelor, acest comutator garantează o durată lungă de viață și o funcționare fără probleme.
Schneider Electric Harmony XB4 - ZB4BK1283 - Caracteristici tehnice ale capului de comutator de selecție iluminat din metal
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului: Cap de comutator de selecție iluminat
Compatibilitate: LED universal
Denumire scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Forma capului unității de semnalizare: Rotund
Tipul comenzii: Fixabil
Profilul comenzii: Mâner standard galben
Informații privind poziția comenzii: 2 poziții la 90°
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Date tehnice
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Cod asamblare electrică: M3 M6 M10 M4 Prezentare dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
