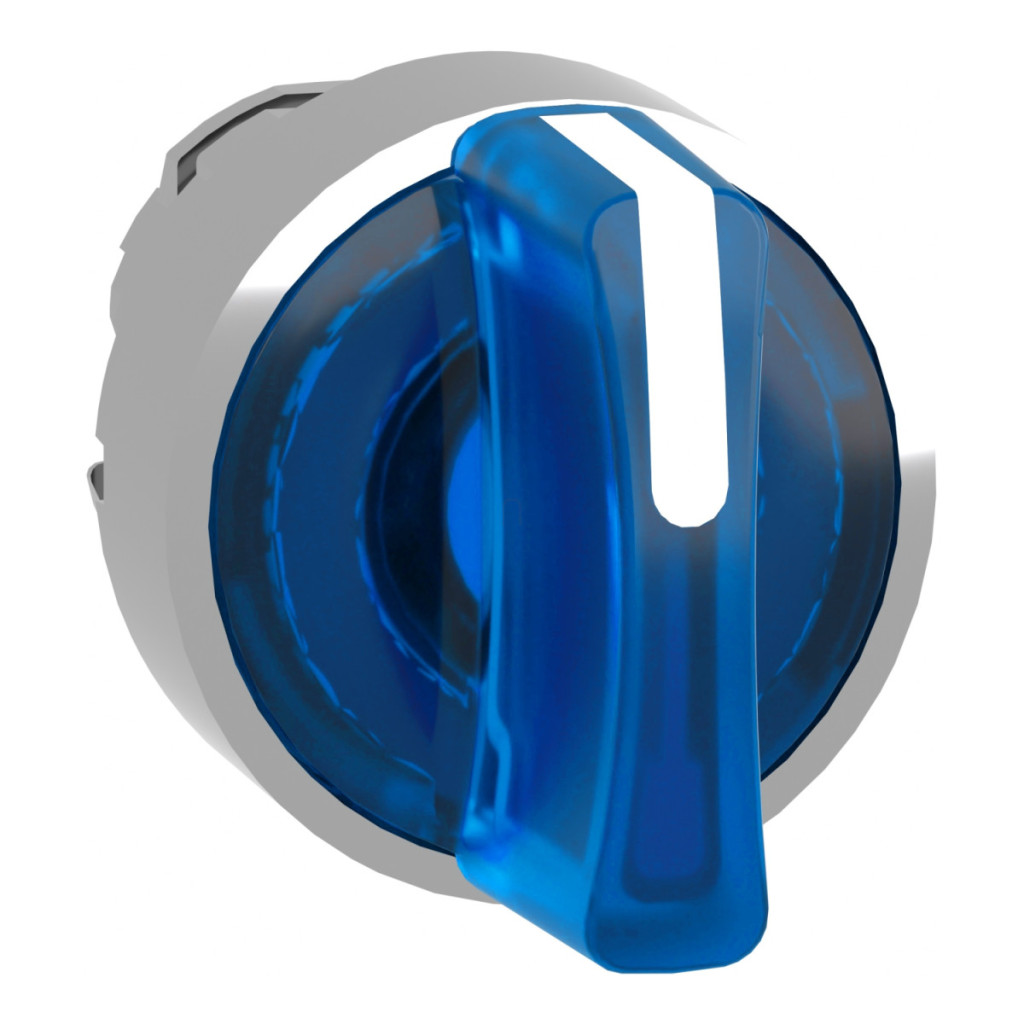

Gama de produse Schneider Electric Harmony XB4 ZB4BK1363 comutator selector iluminat oferă o calitate și fiabilitate excelente pentru aplicații industriale. Acest element de control premium face parte din seria Harmony XB4, cunoscută la nivel mondial pentru durabilitatea și performanțele excepționale în sistemele de automatizare și control. ZB4BK1363 este un comutator selector universal cu LED cu 3 poziții, cu mâner standard albastru și funcționare fixă. Pozițiile comutatorului sunt înclinate la +/- 45°, oferind o funcționare intuitivă pentru utilizator. Cu un diametru standard de montare de 22 mm, unitatea poate fi instalată cu ușurință în majoritatea panourilor de control industriale. Capul comutatorului este fabricat din metal cromat, ceea ce nu numai că îi conferă un aspect elegant, dar asigură și o durabilitate excepțională chiar și în cele mai solicitante medii industriale. Capul comutatorului selector ZB4BK1363 poate fi utilizat într-o varietate de configurații electrice: pentru codul M3, se pot utiliza până la 4 contacte cu blocuri individuale pentru montarea pe panoul frontal cu LED integrat; pentru codul M6, se pot utiliza până la 2 contacte cu blocuri individuale pentru montarea pe panoul frontal cu LED integrat și transformator; Pentru codul M10, se pot utiliza până la 2 contacte cu blocuri individuale pentru montarea pe panoul frontal cu LED integrat; pentru codul M4, se pot utiliza până la 4 contacte cu blocuri individuale și duble pentru montarea pe panoul frontal cu LED integrat. Această versatilitate permite aplicarea la diferite cerințe de control. Produsul are parametri tehnici remarcabili: Grad de protecție IP66, IP67, IP69, IP69K, care asigură o rezistență excelentă la apă și praf chiar și în timpul spălării cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Gradul de rezistență la impact IK04 oferă protecție împotriva impactului mecanic. Comutatorul selector poate fi acționat și depozitat la temperaturi ambientale cuprinse între -40 și +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Durata sa de viață mecanică este de 500.000 de cicluri, asigurând o utilizare pe termen lung, fără probleme. Produsul este conform cu numeroase standarde internaționale, printre care: IEC 60947-5-4, UL 508, IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-1, JIS C8201-5-1. De asemenea, are certificare CSA, DNV, BV, LROS (Lloyds register of shipping) și UL. Protecția la supratensiune este clasificată în clasa I conform IEC 60536 și oferă, de asemenea, protecție NEMA 13 și NEMA 4X. Produsul se caracterizează prin rezistență la vibrații de 5 gn (f= 2...500 Hz) și rezistență la impact de 30/50 gn. Comutatorul selector iluminat Schneider Electric ZB4BK1363 este alegerea perfectă pentru mediile industriale în care sunt necesare fiabilitate, durabilitate și ușurință în utilizare.
Schneider Electric Harmony XB4 - ZB4BK1363 - date tehnice privind capul comutatorului selector iluminat din metal
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Tip cap: Standard
Diametru de montare: 22 mm
Unitate de divizibilitate: 1
Formă cap unitate indicator: Rotundă
Tip acționare: Fixă
Profil acționare: Mâner standard albastru
Informații poziție acționare: 3 poziții +/- 45°
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: M3 pentru până la 4 contacte cu blocuri individuale pentru montare pe panou frontal cu LED integrat
M6 pentru până la 2 contacte cu blocuri individuale pentru montare pe panou frontal cu LED integrat și transformator
M10 pentru până la 2 contacte utilizând blocuri individuale, cu LED integrat pentru montare pe panoul frontal
M4 pentru până la 4 contacte utilizând blocuri individuale și duble, cu LED integrat pentru montare pe panoul frontal
Descrierea dispozitivului: Element de bază
Mediu
Grad de protecție: TH
Temperatură ambiantă de funcționare: -40...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Grad de protecție IK: IK04 conform IEC 50102 Standarde și certificări Standarde: JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1 IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
