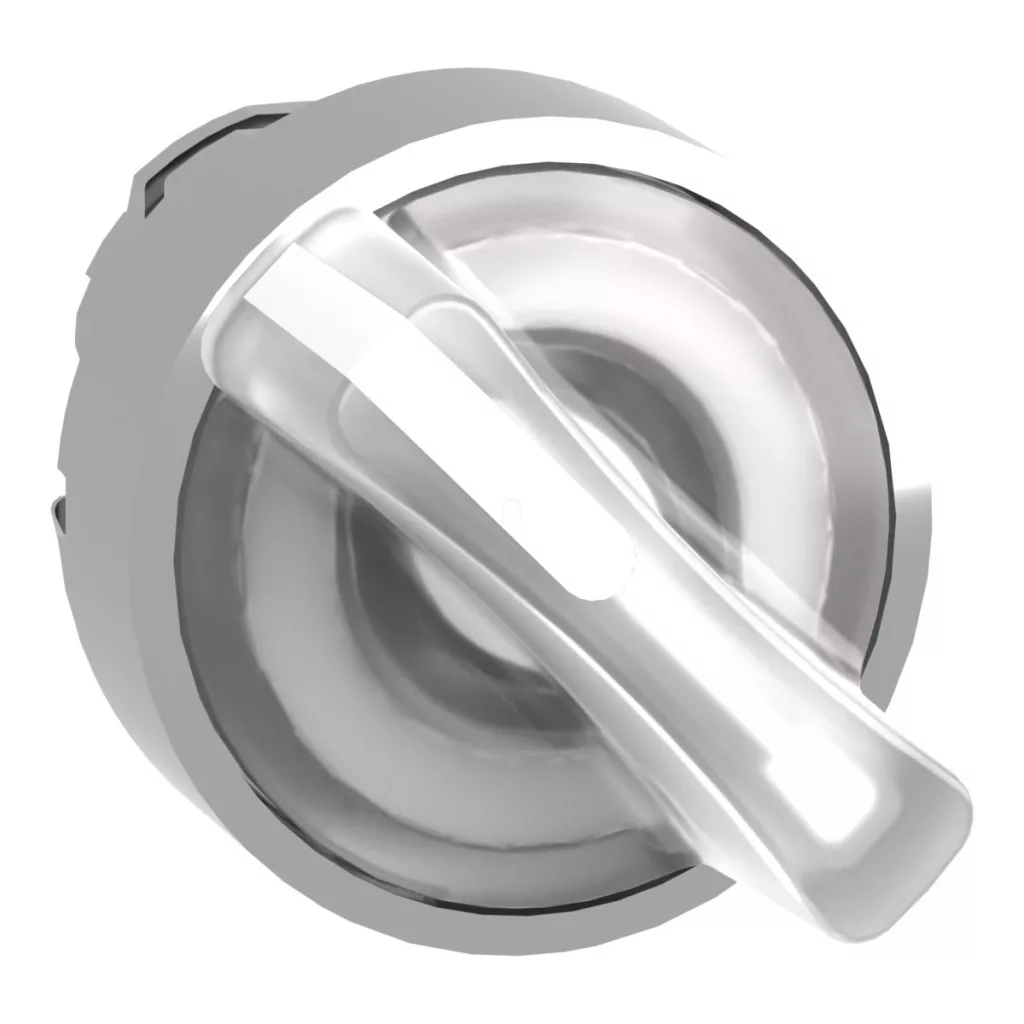

Modelul ZB4BK1413, din gama Schneider Electric Harmony XB4, este un comutator selector iluminabil de înaltă calitate, conceput pentru utilizare în medii industriale profesionale și pe panouri de comandă. Această componentă de calitate premium este alegerea perfectă în situațiile în care este necesară o interfață de utilizare fiabilă, durabilă și ușor de utilizat pentru controlul mașinilor și echipamentelor. Modelul ZB4BK1413 este un cap de comutator selectiv iluminabil, de culoare albă, prevăzut cu un mâner standard, care poate fi montat într-o gaură cu diametrul de 22,5 mm. Din punct de vedere al designului, acesta are o ramă metalică cromată, care nu numai că asigură un aspect estetic, dar și crește semnificativ durata de viață a produsului și rezistența acestuia în mediile industriale dure. Comutatorul poate fi reglat în două poziții prin rotire la 90°, cu revenire elastică de la dreapta la stânga, astfel încât revine automat la poziția inițială atunci când îl eliberăm. Această funcție de revenire automată este excelentă pentru operațiuni de comutare temporare. Produsul a fost proiectat cu iluminare LED universală, ceea ce îl face compatibil cu diferite blocuri LED. Iluminarea nu numai că asigură o confirmare vizuală a stării comutatorului, ci ajută operatorul la o acționare rapidă și precisă, în special în condiții de lumină slabă sau pe panouri de control de dimensiuni mari. Schneider Electric subliniază faptul că aspectul produsului poate suferi modificări, dar acest lucru nu afectează funcționarea și siguranța acestuia. Comutatorul selector ZB4BK1413 are parametri tehnici remarcabili. Durabilitatea sa excepțională este demonstrată de durata de viață mecanică de 500.000 de cicluri, care garantează o funcționare fiabilă pe termen lung chiar și în condiții de utilizare intensă. De asemenea, prezintă caracteristici remarcabile în ceea ce privește protecția IP: are clasele de protecție IP66, IP67, IP69 și IP69K, astfel încât rezistă perfect la praf, precum și la jetul de apă chiar și la diferite condiții de presiune. Produsul rezistă chiar și la un spălător de înaltă presiune de 7 000 000 Pa la o temperatură de 55 °C, de la o distanță de 0,1 m. În plus, produsul are clasele de protecție NEMA 13 și NEMA 4X, ceea ce reprezintă o dovadă suplimentară a calității și fiabilității ridicate a acestuia. Produsul a fost proiectat și fabricat în conformitate cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508 și JIS C8201-1. În plus, dispune și de certificări BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL. Intervalul de temperatură de funcționare este extrem de larg: de la -40 °C la +70 °C, ceea ce permite utilizarea sa chiar și în condiții de mediu extreme. Unitatea este rezistentă la vibrații (5 gn, f= 2...500 Hz conform IEC 60068-2-6) și la șocuri mecanice (accelerație de 30 gn / 18 ms și 50 gn / 11 ms cu undă semisinusoidală conform IEC 60068-2-27). Capul comutatorului selector ZB4BK1413 poate fi utilizat cu diverse configurații electrice, cum ar fi M3 (utilizând blocuri cu o singură placă cu maximum 4 contacte), M6 (utilizând blocuri cu o singură placă cu maximum 2 contacte și un transformator), M10 (utilizând blocuri cu o singură placă cu maximum 2 contacte) și M4 (utilizând blocuri cu una sau două plăci cu maximum 4 contacte). Această versatilitate permite utilizarea produsului pentru realizarea diverselor sarcini de comutare și control.
Schneider Electric Harmony XB4 - ZB4BK1413 - cap de comutator cu iluminare din metal, Ø22, cu 2 poziții, alb, comutare din dreapta - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului: Cap de comutator cu iluminare
Compatibilitate: LED universal
Denumire scurtă a produsului: ZB4
Material cadru: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rotund
Tipul comenzii: Revenire cu arc de la dreapta la stânga
Profilul comenzii: Mâner standard alb
Informații privind poziția comenzii: 2 poziții la 90°
Culoarea capacului/acționatorului sau a lentilei: Alb
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500 000 de cicluri
Cod de asamblare electrică: M3 pentru maximum 4 contacte, cu blocuri cu o singură placă, montabil din față, cu LED integrat
M6 pentru maximum 2 contacte, cu blocuri cu o singură placă, montabil din față, cu LED integrat și transformator
M10 pentru maximum 2 contacte, cu blocuri cu o singură placă, montabil din față, cu LED integrat
M4 pentru maximum 4 contacte, cu blocuri cu una sau două plăci, montabil din față, cu LED integrat
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului de depozitare: -40...70 °C
Temperatura mediului de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I, conform standardului IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, UL 508, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Proprietăți mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
