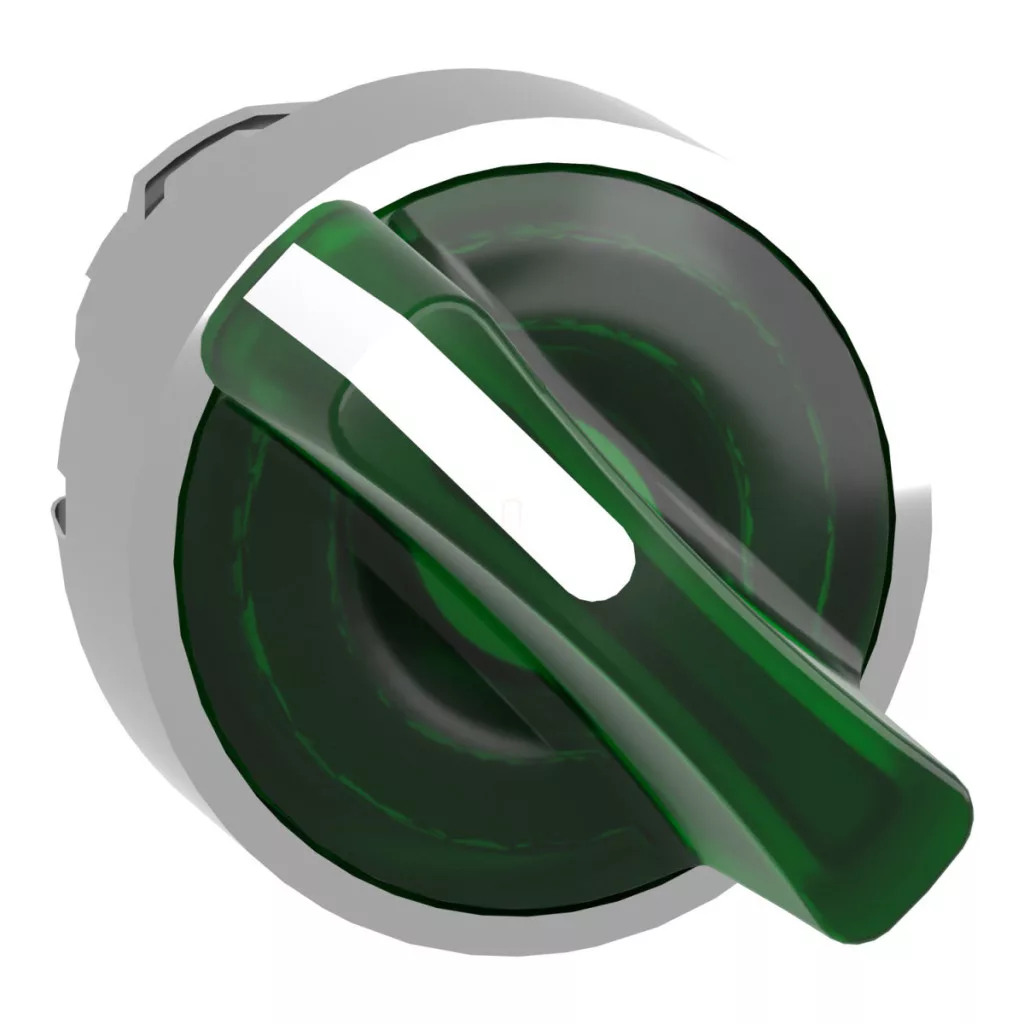

Modelul ZB4BK1433 din seria Harmony XB4 de la Schneider Electric este un comutator selector iluminat de înaltă calitate, care servește ca element de încredere în sistemele de control industriale. Această unitate de comutare cu carcasă metalică, cu diametrul de 22 mm și mâner verde, este alegerea perfectă pentru orice proiect de automatizare industrială în care durabilitatea și fiabilitatea sunt esențiale. Caracteristica principală a capului de comutare ZB4BK1433 este funcționarea cu revenire elastică de la dreapta la stânga, care asigură două poziții de comutare cu o rotire de 90°. Mânerul standard verde și lentila verde oferă un feedback vizual clar pentru operatori, astfel încât starea comutatorului poate fi identificată cu ușurință chiar și de la distanțe mai mari. Produsul este compatibil cu blocurile LED universale Schneider Electric, ceea ce sporește și mai mult posibilitățile de utilizare în diverse aplicații de control. Parametrii tehnici ai capului de comutare ZB4BK1433 sunt impresionanți. Cadrul din metal cromat și designul robust asigură o funcționare fiabilă chiar și în condiții extreme. Nivelul de protecție IP oferă protecție multiplă: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că produsul este perfect rezistent la praf, precum și la jeturi de apă de înaltă presiune și temperatură ridicată. Certificările NEMA 13 și NEMA 4X sunt o dovadă suplimentară a protecției remarcabile a produsului. Durata de viață mecanică a comutatorului este de 500 000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung chiar și în medii industriale. Rezistența la jetul de apă sub presiune ridicată este de 7 000 000 Pa la 55 °C, de la o distanță de 0,1 m, ceea ce reprezintă o valoare remarcabilă în această categorie. Rezistența la vibrații este de 5 gn (f = 2-500 Hz) conform standardului IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată de 18 ms) și 50 gn (durată de 11 ms) în cazul unei accelerații cu undă semisinusoidală, conform standardului IEC 60068-2-27. Toate acestea înseamnă că comutatorul funcționează fiabil chiar și în cele mai dure medii industriale. Capul de comutare ZB4BK1433 poate fi utilizat într-un interval larg de temperaturi: atât temperatura de funcționare, cât și cea de depozitare sunt cuprinse între -40 °C și +70 °C. Codurile de configurație electrică sunt variate: M3 (cu LED integrat, utilizând blocuri individuale cu montare frontală cu maximum 4 contacte), M6 (cu LED și transformator integrat, utilizând blocuri individuale cu montare frontală cu până la 2 contacte), M10 (cu LED integrat, utilizând blocuri individuale cu montare frontală cu până la 2 contacte) și M4 (cu LED integrat, utilizând blocuri individuale și duble cu montare frontală cu până la 4 contacte). Această versatilitate permite integrarea comutatorului în diferite sisteme de control, în funcție de cerințele de utilizare. Lățimea și înălțimea totale măsurate în CAD sunt de 29 mm fiecare, în timp ce adâncimea este de 43 mm, astfel încât, în ciuda designului compact, este robust și ușor de manevrat.
Schneider Electric Harmony XB4 - ZB4BK1433 - cap metalic pentru comutator de iluminat, Ø22, cu 2 poziții, verde, revenire din dreapta - specificații tehnice
Informații generale
Gama de produse: Harmony XB4
Tipul produsului: Cap de comutator de selecție luminos
Compatibilitate produs: LED universal
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Forma capului: Rotund
Tipul capului: Standard
Caracteristici tehnice
Diametru de montare: 22,5 mm
Tipul comenzii: Revenire cu arc de la dreapta la stânga
Profilul comenzii: Mâner standard verde
Informații privind poziția manetei: 2 poziții la 90°
Culoarea capacului/manetei sau a lentilei: Verde
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Rezistență la jet de apă de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: M3 cu LED integrat, utilizând blocuri individuale cu montare frontală cu maximum 4 contacte
M6 cu LED integrat și transformator, utilizând blocuri individuale cu montare frontală cu maximum 2 contacte
M10 cu LED integrat, utilizând blocuri individuale cu montare frontală cu maximum 2 contacte
M4 cu LED integrat, utilizând blocuri individuale și duble cu montare frontală cu maximum 4 contacte
Aspectul dispozitivului: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura mediului de funcționare: -40...70 °C
Temperatura mediului de depozitare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Nivel de protecție IK: IK04 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-1, UL 508, IEC 60947-5-5, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27
