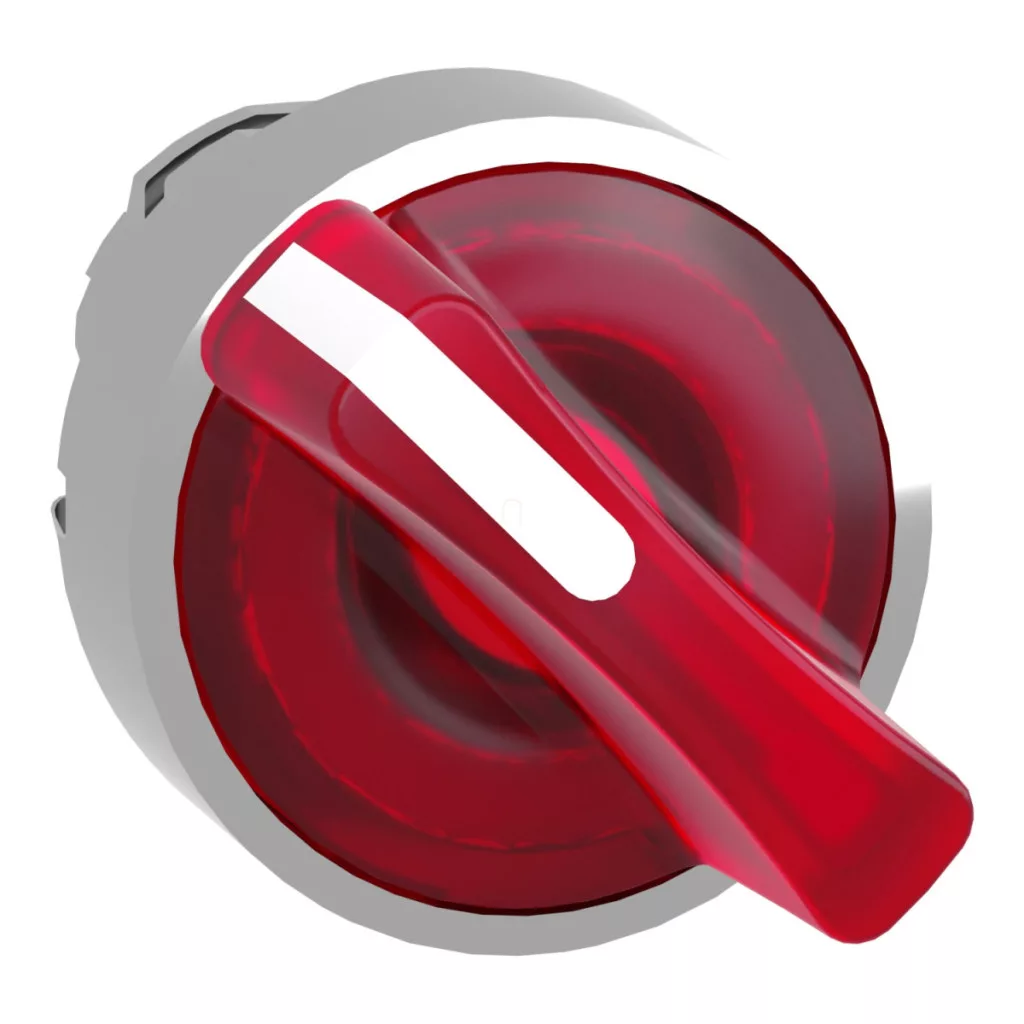

Capul de comutare cu indicator luminos de tip ZB4BK1443 din gama Schneider Electric Harmony XB4 reprezintă noua generație de comutatoare industriale fiabile. Acest cap de comutare de culoare roșie, prevăzut cu un mâner standard, este ideal pentru utilizarea în diverse sisteme de control, în care atât feedback-ul vizual, cât și ușurința în utilizare sunt aspecte importante. ZB4BK1443 este un cap de comutator universal compatibil cu LED-uri, care are un diametru standard de fixare de 22,5 mm, putând fi astfel integrat cu ușurință în majoritatea aplicațiilor industriale. Comutatorul are o configurație cu două poziții și revenire cu arc de la dreapta la stânga, ceea ce asigură un unghi de acționare de 90°. Această funcție este deosebit de utilă în situațiile în care este necesară o acționare temporară, deoarece comutatorul revine automat la poziția inițială după eliberarea mâinii. Cadrul metalic cu acoperire cromată nu numai că conferă un aspect estetic, dar sporește și durabilitatea produsului și rezistența acestuia în mediile industriale dure. Produsul are caracteristici tehnice remarcabile, care îi asigură o durată de viață lungă și o funcționare fiabilă. Gradele de protecție IP66, IP67, IP69 și IP69K oferă o protecție excelentă împotriva prafului și umezelii, în timp ce clasificarea de rezistență la impact IK04 garantează rezistența la deteriorări mecanice. Durata de viață mecanică a comutatorului este impresionantă: poate efectua 500 000 de cicluri de funcționare fără defecțiuni. Produsul rezistă și la spălarea cu presiune ridicată (7000000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce este deosebit de important în industria alimentară sau în alte aplicații care necesită curățare regulată. Intervalul de temperatură de funcționare este cuprins între -40 °C și +70 °C, astfel încât funcționează fiabil chiar și în condiții de mediu extreme. Capul de comutare ZB4BK1443 poate fi utilizat în mai multe configurații electrice, indicate prin diferite coduri: M3 (pentru maximum 4 contacte, utilizând blocuri simple, montare pe panou frontal, cu LED integrat), M4 (pentru maximum 4 contacte, utilizând blocuri simple și duble, montare pe panou frontal, cu LED integrat), M6 (pentru maximum 2 contacte, utilizând blocuri simple, montare pe panou frontal, cu LED integrat și transformator) și M10 (pentru maximum 2 contacte, utilizând blocuri simple, montare pe panou frontal, cu LED integrat). Produsul respectă numeroase standarde internaționale, printre care IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508 și alte reglementări, și deține, de asemenea, certificări BV, CSA, DNV, LROS și UL. Aceste certificări și conformități garantează că capul comutatorului selector ZB4BK1443 îndeplinește cele mai înalte cerințe de calitate și siguranță, fiind astfel alegerea ideală pentru aplicații industriale critice.
Schneider Electric Harmony XB4 - ZB4BK1443 - cap metalic pentru comutator de iluminat, Ø22, cu 2 poziții, roșu, comutare din dreapta - specificații tehnice
Informații generale
Gama de produse: Harmony XB4
Tipul produsului: Cap de comutator de selecție luminos
Compatibilitate produs: LED universal
Denumire scurtă a dispozitivului: ZB4
Material față: Metal cromat
Forma capului: Rotund
Tipul capului: Standard
Caracteristici fizice
Diametru de montare: 22,5 mm
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 43 mm
Profil manetă: Mâner standard roșu
Culoarea capacului/mânerului sau a lentilei: Roșu
Caracteristici de funcționare
Tipul de acționare: Revenire cu arc de la dreapta la stânga
Informații privind poziția de acționare: 2 poziții la 90°
Execuție dispozitiv: Element de bază
Durată de viață mecanică: 500.000 de cicluri
Parametri de mediu
Grad de protecție: IP66, IP67, IP69, IP69K (conform IEC 60529)
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 (conform IEC 50102)
Temperatură de funcționare: -40...70 °C
Temperatură de depozitare: -40...70 °C
Categorie de supratensiune: Clasa I (conform IEC 60536)
Tratament de protecție: TH
Certificări și standarde
Standarde: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezistență
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
Configurație electrică
Cod configurație electrică: M3 (pentru maximum 4 contacte, utilizând blocuri individuale în montare frontală cu LED integrat)
M6 (pentru maximum 2 contacte, utilizând blocuri individuale în montare frontală cu LED integrat și transformator)
M10 (pentru maximum 2 contacte, utilizând blocuri simple cu LED integrat în montarea pe panou frontal)
M4 (pentru maximum 4 contacte, utilizând blocuri simple și duble cu LED integrat în montarea pe panou frontal)
