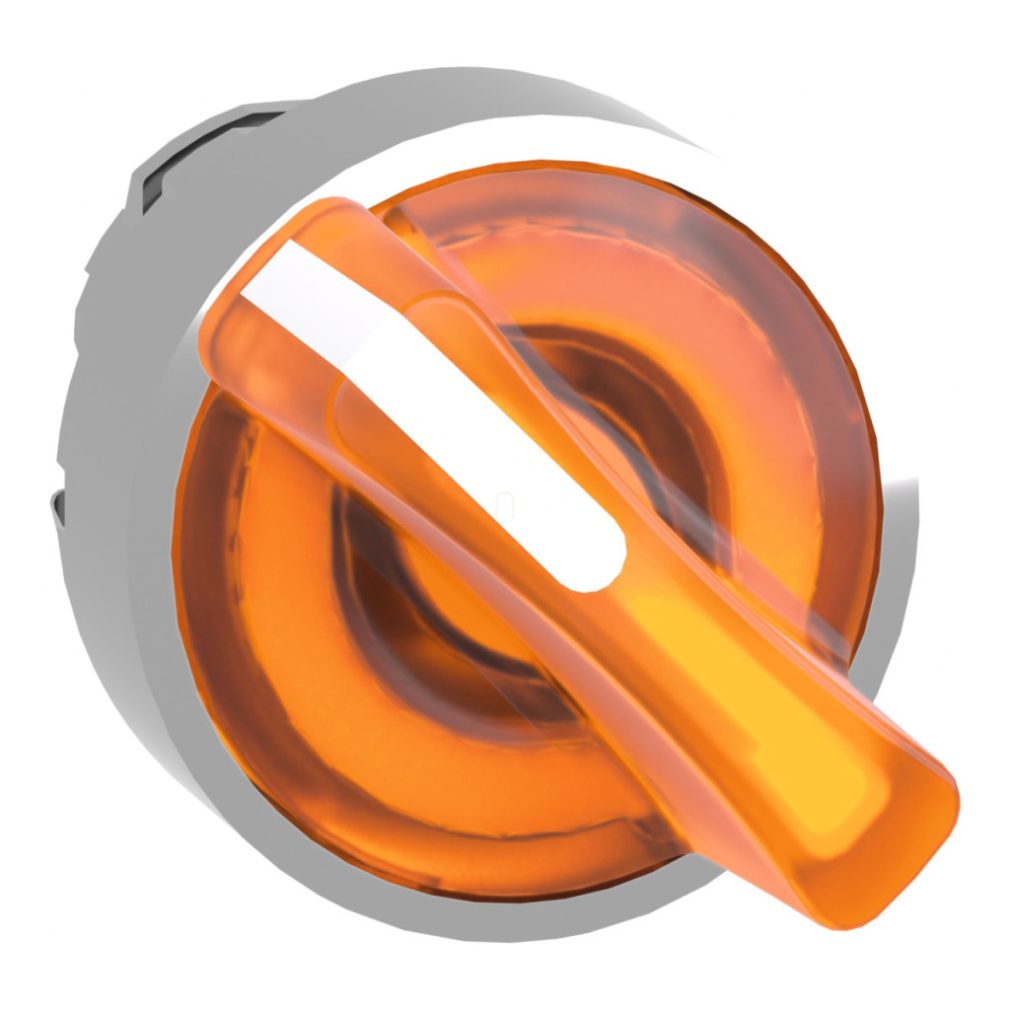

Comutatorul de lumină cu numărul de model ZB4BK1453 din gama de produse Harmony XB4 de la Schneider Electric este o componentă de control industrial de înaltă calitate, care se integrează perfect în sistemele de automatizare și control. Acest model, cu rama metalică cromată și butonul de control portocaliu, oferă combinația perfectă între fiabilitate și ușurință în utilizare. ZB4BK1453 este un comutator selector iluminat premium, conceput special pentru orificii de montare de 22,5 mm. Produsul are o funcție de revenire cu arc de la dreapta la stânga, ceea ce înseamnă că revine automat la poziția implicită, și are două poziții cu o deplasare de 90 de grade între ele. Mânerul standard de culoare portocalie are un design ergonomic, fiind ușor și confortabil de utilizat pentru operatori, chiar și atunci când poartă mănuși. Compatibilitatea cu tehnologia LED universală integrată oferă o soluție modernă și eficientă din punct de vedere energetic pentru indicarea vizuală a stării comutatorului, sporind și mai mult eficiența și siguranța operatorilor de echipamente. Produsul oferă o durabilitate remarcabilă, dovadă fiind durata de viață mecanică impresionantă de 500.000 de cicluri de comutare. ZB4BK1453 are caracteristici de protecție excepționale: IP66, IP67, IP69, IP69K, ceea ce înseamnă că este complet rezistent la praf, jeturi de apă de înaltă presiune (până la 7.000.000 Pa la 55 °C) și imersie totală în apă. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a proprietăților excelente de protecție a mediului ale produsului. Produsul are, de asemenea, un grad de rezistență la impact IK04, ceea ce îl face rezistent la impactul mecanic. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Capul comutatorului selector ZB4BK1453 este compatibil cu diverse configurații de comutare: poate fi utilizat într-o configurație M3 cu până la 4 contacte, utilizând blocuri individuale în montare frontală cu LED integrat, într-o configurație M6 cu până la 2 contacte, utilizând blocuri individuale în montare frontală cu LED integrat și transformator, în aranjament cod M10 cu până la 2 contacte utilizând blocuri individuale în montare frontală cu LED integrat și în aranjament cod M4 cu până la 4 contacte utilizând blocuri individuale și duble în montare frontală cu LED integrat. Produsul este conform cu numeroase standarde și reglementări internaționale, inclusiv: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-5-1, UL 508 și JIS C8201-1. De asemenea, are certificări BV, CSA, DNV, LROS și UL, care confirmă calitatea și fiabilitatea ridicate ale produsului.
Schneider Electric Harmony XB4 - ZB4BK1453 - cap comutator selector metalic iluminat, Ø22, 2 poziții, portocaliu, retur dreapta date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector iluminat
Compatibilitate: LED universal
Denumire scurtă a produsului: ZB4
Material placă frontală: Metal cromat
Design cap: Standard
Diametru de montare: 22,5 mm
Cantitate de vânzare nedivizibilă: 1
Forma capului indicatorului: Rotundă
Tipul actuatorului: Revenire cu arc de la dreapta la stânga
Profilul actuatorului: Mâner standard portocaliu
Informații privind poziția actuatorului: 2 poziții 90°
Culoarea capacului/actuatorului sau lentilei: Portocaliu
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: M3 pentru max. 4 contacte utilizând blocuri individuale cu montare frontală și LED integrat
M6 pentru max. 2 contacte utilizând blocuri individuale cu montare frontală, LED integrat și transformator
M10 pentru max. 2 contacte utilizând blocuri individuale cu montare frontală și LED integrat
M4 pentru max. 4 contacte utilizând blocuri individuale și duble cu montare frontală și LED integrat
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-1
IEC 60947-5-5
IEC 60947-5-4
JIS C8201-5-1
UL 508
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
