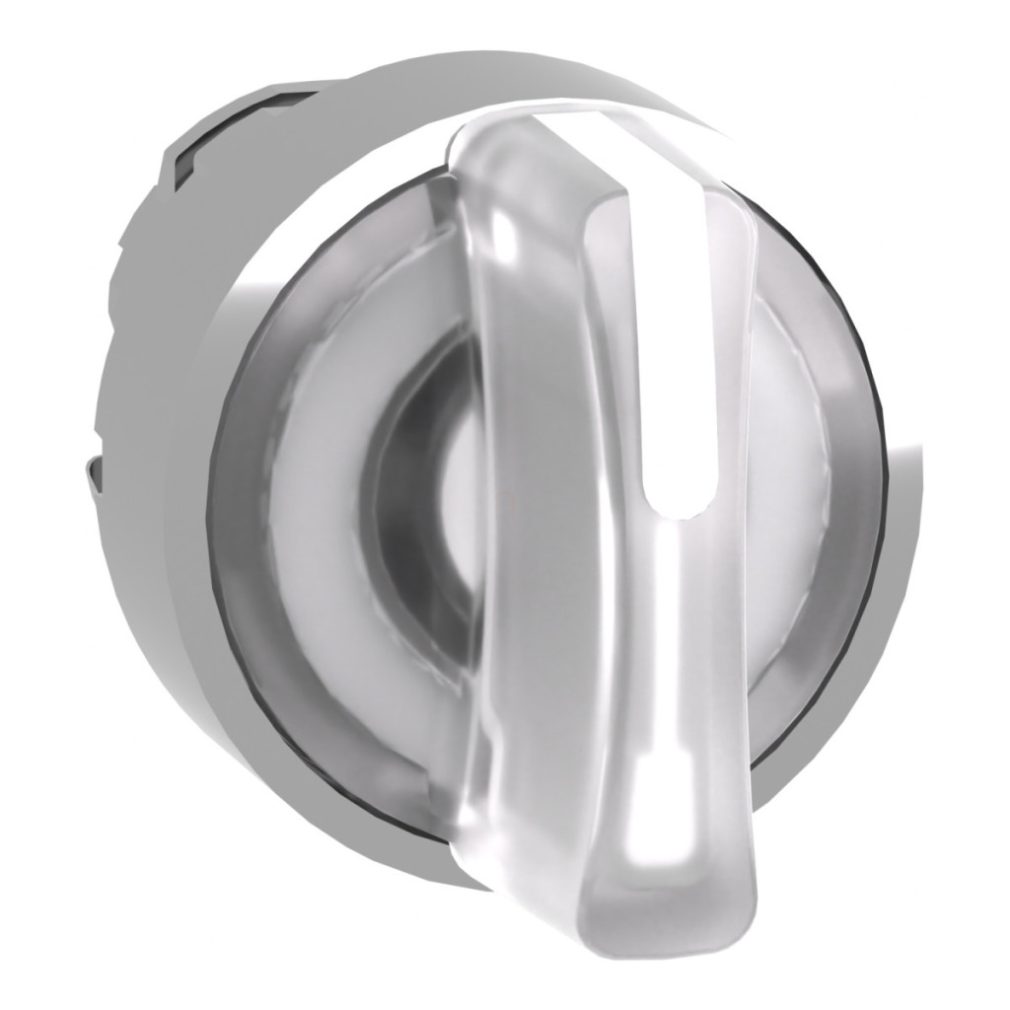

ZB4BK1513, parte a gamei de produse Harmony XB4 de la Schneider Electric, este un comutator selector iluminat de calitate superioară, conceput pentru utilizare în medii industriale și panouri de control. Acest produs face parte din seria Harmony XB4, gama binecunoscută și fiabilă de comutatoare de la Schneider Electric. Modelul ZB4BK1513 are un cadru metalic cromat, care nu numai că oferă un aspect estetic, dar și crește semnificativ durabilitatea și durata de viață a produsului. Comutatorul selector este echipat cu un mâner standard alb, care asigură o bună vizibilitate și o operare ușoară. Schema de culori albă ajută la identificarea clară a comenzilor de pe panourile de control, în special în medii în care mai multe comutatoare sunt amplasate unul lângă altul. ZB4BK1513 funcționează ca un comutator cu trei poziții, cu poziții de ±45°, și are un mecanism de revenire cu arc. Aceasta înseamnă că, după rotirea mânerului, acesta revine automat în poziția centrală, ceea ce este extrem de util în anumite aplicații, cum ar fi funcțiile care necesită activare temporară. Mecanismul cu arc de revenire este deosebit de avantajos în aplicațiile de siguranță, unde este important ca comutatorul să revină automat la poziția sa implicită. Produsul poate fi montat într-o gaură cu diametrul de 22,5 mm, care este dimensiunea standard pentru comutatoarele industriale și luminile indicatoare. Este compatibil cu blocurile LED universale Schneider Electric, oferind opțiuni flexibile de iluminare. Iluminarea cu LED-uri ajută la furnizarea de feedback vizual cu privire la starea comutatorului, ceea ce îmbunătățește experiența utilizatorului și siguranța, în special în medii slab iluminate. Capul comutatorului selector ZB4BK1513 are un grad ridicat de protecție împotriva influențelor mediului. Are clase de protecție IP66, IP67, IP69 și IP69K, oferind protecție completă împotriva prafului și apei, precum și împotriva spălării cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Acest lucru îl face alegerea ideală pentru medii în care echipamentele sunt curățate sau dezinfectate în mod regulat prin spălare, cum ar fi în aplicații alimentare, farmaceutice sau alte aplicații critice din punct de vedere al igienei. Produsul este extrem de durabil, cu o durată de viață mecanică de 500.000 de cicluri de comutare. Intervalul larg de temperatură de funcționare (-40 °C până la +70 °C) permite utilizarea sa în condiții de mediu extreme. Clasa IK04 oferă protecție adecvată împotriva impactului mecanic. ZB4BK1513 este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, CSA C22.2 nr. 14 și UL 508. Deține diverse certificări, precum BV, CSA, DNV, LROS și UL, care confirmă calitatea și fiabilitatea ridicate ale produsului. În ceea ce privește codul de compoziție electrică, produsul acceptă configurații M3, M4, M6 și M10, ceea ce permite utilizarea diferitelor combinații de contacte. Această flexibilitate face posibilă utilizarea ZB4BK1513 în diverse sisteme de control și sarcini de automatizare. În ansamblu, comutatorul selector iluminat Schneider Electric ZB4BK1513 este un produs de înaltă calitate, extrem de durabil și versatil, perfect adaptat pentru utilizarea în medii industriale. Nivelul ridicat de protecție, funcționarea fiabilă și opțiunile flexibile de instalare îl fac alegerea ideală pentru diverse sarcini de control și semnalizare.
Schneider Electric Harmony XB4 - ZB4BK1513 - cap comutator selector metalic iluminat, Ø22, 3 poziții, alb, revenire centrală date tehnice
Caracteristici produs
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB4
Material cadru placă frontală: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă comandată: 1
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Arc de revenire central
Profilul actuatorului: Mâner standard alb
Informații despre poziția actuatorului: 3 poziții ±45°
Culoarea capacului/actuatorului sau lentilei: Alb
Dimensiuni
Lățime CAD: 29 mm Înălțime CAD: 29 mm Adâncime CAD: 43 mm Parametri tehnici Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m Durată de viață mecanică: 500.000 de cicluri
Cod compoziție electrică: M3 <4 contacte utilizând blocuri individuale pentru montare pe panou frontal cu LED integrat
M6 <2 contacte utilizând blocuri individuale pentru montare pe panou frontal cu LED integrat și transformator
M10 M4 Aspectul dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH Temperatura ambiantă de funcționare: -40 până la 70 °C Temperatura ambiantă de depozitare: -40 până la 70 °C Categoria de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK04 conform IEC 50102 Standarde și certificări Standarde: JIS C8201-5-1, UL 508, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
