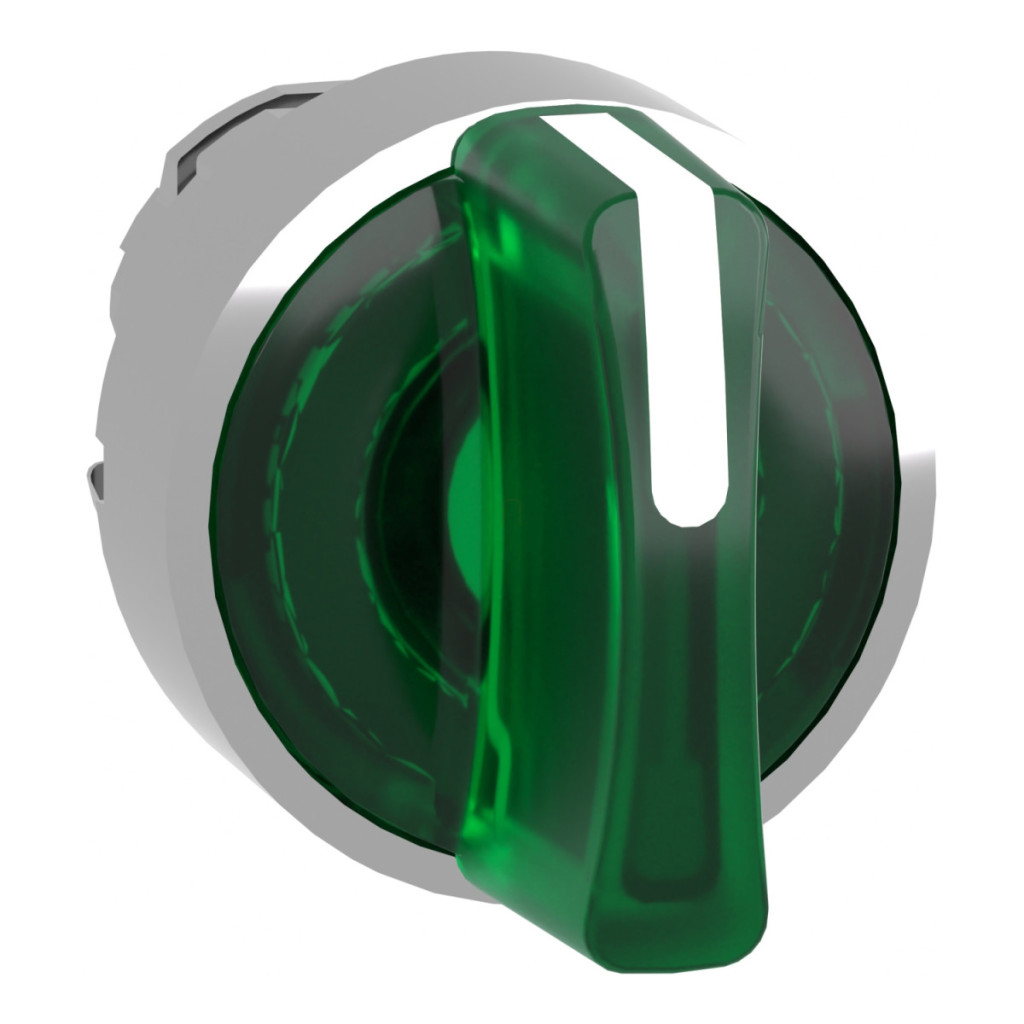

Schneider Electric ZB4BK1533 este un comutator selector iluminat de calitate superioară, care face parte din populara serie Harmony XB4. Acest comutator elegant din metal cromat este alegerea ideală pentru panouri de control industriale și interfețe de mașini, unde fiabilitatea și durabilitatea sunt esențiale, precum și feedback-ul vizual. Modelul ZB4BK1533 are trei poziții și funcționează cu un design cu revenire prin arc. Mânerul standard verde și iluminarea LED universală încorporată asigură o vizibilitate excelentă chiar și în condiții de mediu dificile. Pozițiile comutatorului pot fi accesate cu o rotație de +/- 45°, permițând o operare intuitivă și fără ambiguitate. Produsul se potrivește într-un orificiu de montare standard de 22,5 mm, fiind compatibil cu majoritatea dulapurilor de comutare și panourilor de control. Capul comutatorului selector ZB4BK1533 are caracteristici tehnice remarcabile. Placa frontală din metal cromat nu numai că oferă un aspect estetic, dar oferă și o protecție excelentă împotriva deteriorării mecanice. Gradul său de protecție IP este pe mai multe niveluri - IP66, IP67, IP69 și IP69K - oferind o protecție completă împotriva prafului, jeturilor de apă și spălării cu presiune înaltă. Datorită claselor NEMA 13 și NEMA 4X, oferă și protecție împotriva uleiului, lichidelor de răcire necorozive și altor substanțe întâlnite în mediile industriale. Clasa IK04 certifică rezistența sa la impactul mecanic. Schneider Electric a acordat o atenție deosebită durabilității produsului: comutatorul ZB4BK1533 are o durată de viață mecanică de cel puțin 500.000 de cicluri de comutare. Produsul funcționează în mod fiabil într-un interval de temperatură de funcționare extrem de larg (-40 °C până la +70 °C), ceea ce îl face potrivit pentru utilizarea în condiții de mediu extreme. Capul comutatorului poate rezista la spălarea cu presiune înaltă la 55 °C și 7.000.000 Pa, ceea ce este deosebit de util în industriile în care curățarea regulată și temeinică este esențială, cum ar fi industria alimentară și farmaceutică. Capul ZB4BK1533 poate fi utilizat pentru diverse configurații electrice: pentru codul M3 cu maximum 4 contacte, blocuri simple, montare pe panoul frontal și LED integrat; pentru codul M6 cu maximum 2 contacte, blocuri simple, montare pe panoul frontal, LED integrat și transformator; cu codul M10, cu maximum 2 contacte, blocuri simple, montare pe panoul frontal și LED integrat; și cu codul M4, cu maximum 4 contacte, blocuri simple și duble, montare pe panoul frontal și LED integrat. Această versatilitate îi permite să se adapteze la diferite cerințe de control și semnalizare. Comutatorul selector iluminat Schneider Electric Harmony XB4 ZB4BK1533 este conform cu numeroase standarde și certificări internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1 și JIS C8201-1. În plus, are certificări BV, CSA, DNV, LROS (Lloyds register of shipping) și UL, care dovedesc acceptarea globală și calitatea produsului. Designul rezistent la vibrații și șocuri al ZB4BK1533 (vibrații de 5 gn, rezistență la șocuri de 30 gn și 50 gn) asigură o funcționare fiabilă chiar și în medii în care echipamentul este supus unor solicitări mecanice semnificative.
Schneider Electric Harmony XB4 - ZB4BK1533 - date tehnice privind capul comutatorului selector iluminat din metal
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector iluminat
Compatibilitate: LED universal
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Formă cap: Standard
Diametru de montare: 22,5 mm
Forma capului unității de afișare: Rotundă
Mod de funcționare: Revenire la centru cu arc
Profil de funcționare: Mâner standard verde
Informații privind poziția de funcționare: 3 poziții +/- 45°
Culoarea operatorului/lentilei: Verde
Dimensiuni și caracteristici structurale
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Durată de viață mecanică: 500.000 de cicluri
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Afișaj dispozitiv: Element de bază
Cod asamblare electrică
M3: max. 4 contacte cu blocuri simple, montare pe panou frontal și LED integrat
M6: max. 2 contacte cu blocuri simple, montare pe panou frontal, LED integrat și transformator
M10: max. 2 contacte cu blocuri simple, montare pe panou frontal și LED integrat
M4: max. 4 contacte cu blocuri simple și duble, montare pe panou frontal și LED integrat
Caracteristici de mediu
Protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f=2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
