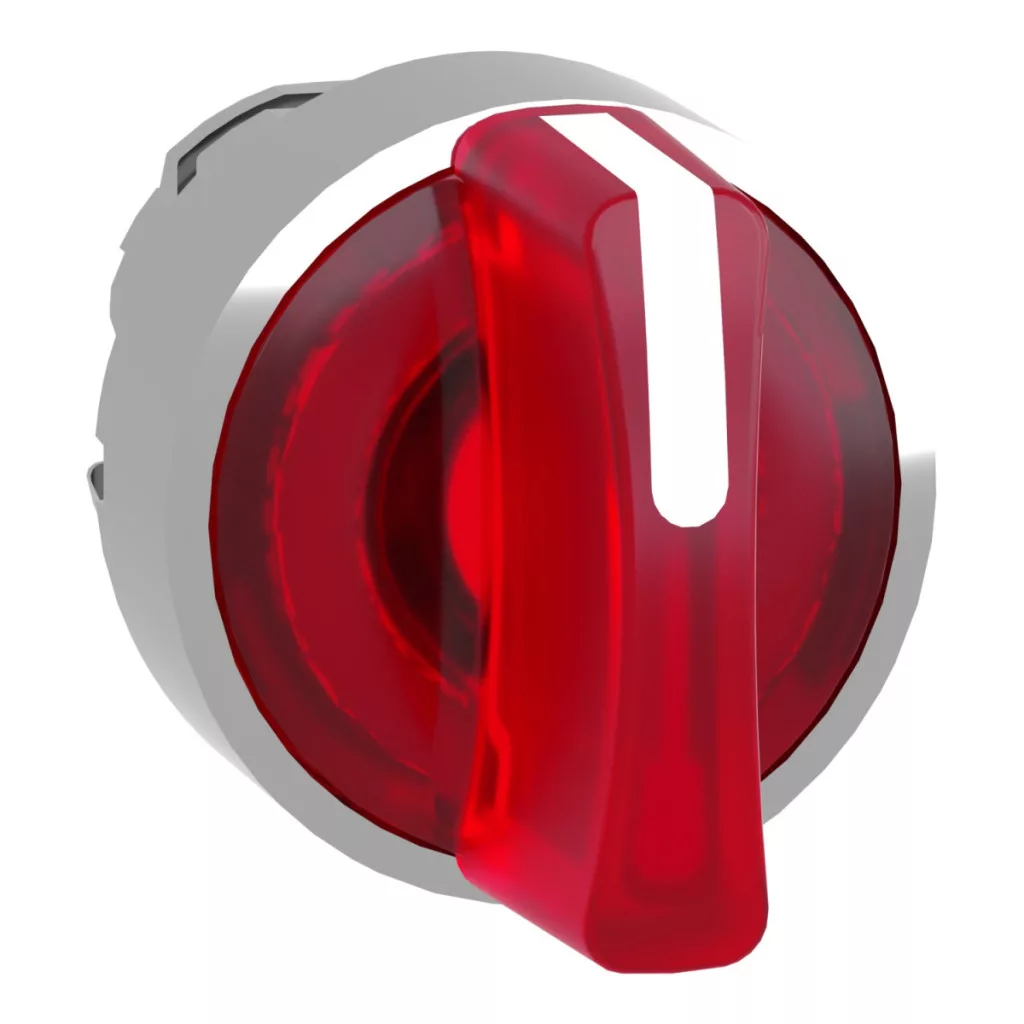

Modelul ZB4BK1543 din gama de produse Schneider Electric Harmony XB4 este un comutator selector iluminabil de înaltă calitate, conceput pentru mediul industrial. Acest dispozitiv face parte din gama de comutatoare fiabile oferită de Schneider Electric, care îndeplinește chiar și cele mai stricte cerințe industriale. Produsul cu numărul de articol ZB4BK1543 este conceput în principal pentru a fi integrat în panouri de control și echipamente industriale, unde semnalizarea vizibilă și ușurința în utilizare sunt cerințe fundamentale. Capul comutatorului selector iluminabil ZB4BK1543 are o ramă metalică cromată și un mâner standard de culoare roșie. Componenta, cu un diametru de montare de 22,5 mm, este prevăzută cu iluminare LED universală, care asigură o vizibilitate excelentă chiar și în condiții de iluminare nefavorabile. Produsul oferă o funcționare în 3 poziții, în care este posibilă o rotire de +/- 45 de grade între fiecare poziție, cu un mecanism cu arc de revenire în poziția centrală. Această revenire cu arc readuce automat comutatorul în poziția centrală după eliberare, ceea ce reprezintă o funcție avantajoasă în numeroase aplicații industriale. Modelul ZB4BK1543 poate fi utilizat în numeroase condiții de mediu. Datorită intervalului de temperatură de funcționare cuprins între -40 °C și +70 °C, acesta funcționează fiabil chiar și în cele mai dure medii industriale. Produsul oferă un nivel ridicat de protecție împotriva factorilor externi: clasele de protecție IP66, IP67, IP69 și IP69K demonstrează că este complet protejat împotriva prafului și rezistă la imersie sub apă și la spălarea cu presiune ridicată. De asemenea, dispozitivul are clasele de protecție NEMA 13 și NEMA 4X, ceea ce confirmă rezistența sa excepțională la condițiile de mediu. Durabilitatea mecanică este caracterizată de proiectarea pentru 500.000 de cicluri de comutare, ceea ce garantează o durată de viață lungă chiar și în condiții de utilizare intensă. Comutatorul rezistă la spălarea cu presiune ridicată de 7000000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m și are o rezistență excelentă la vibrații: 5 gn (f = 2-500 Hz) conform standardului IEC 60068-2-6. Rezistența la șocuri este, de asemenea, remarcabilă, la o accelerație semisinusoidală de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms), conform IEC 60068-2-27. Capul comutatorului selector ZB4BK1543 este compatibil cu diverse configurații electrice: cod M3 (maximum 4 contacte într-un singur bloc, cu montare pe partea frontală și LED integrat), cod M6 (maximum 2 contacte într-un singur bloc, cu montare pe partea frontală, LED integrat și transformator), codul M10 (maximum 2 contacte într-un singur bloc, cu montare pe partea frontală și LED integrat) și codul M4 (maximum 4 contacte într-un bloc simplu sau dublu, cu montare pe partea frontală și LED integrat). Această versatilitate permite utilizarea comutatorului pentru numeroase sarcini de control diferite.
Schneider Electric Harmony XB4 - ZB4BK1543 - cap de comutator metalic iluminat, Ø22, cu 3 poziții, roșu, cu revenire la poziția centrală - specificații tehnice
Prezentare generală a produsului
Gama de produse: Harmony XB4
Tipul produsului: Cap de comutator cu iluminare
Compatibilitate produs: LED universal
Denumire scurtă a dispozitivului: ZB4
Materialul panoului frontal: Metal cromat
Tipul capului: Standard
Caracteristici fizice
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotund
Profilul comenzii: Mâner standard roșu
Informații privind poziția comenzii: 3 poziții +/- 45°
Tipul manetei: cu arc de revenire la centru
Culoarea capacului/manetei sau a lentilei: Roșu
Dimensiuni și greutate
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Caracteristici de performanță
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500000 de cicluri
Cod de asamblare electrică: M3, M6, M10, M4 (pentru diverse configurații)
Parametri de mediu
Tratament de protecție: TH
Temperatura aerului din mediul de depozitare: -40…70 °C
Temperatura aerului din mediul de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, UL 508, JIS C8201-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27
