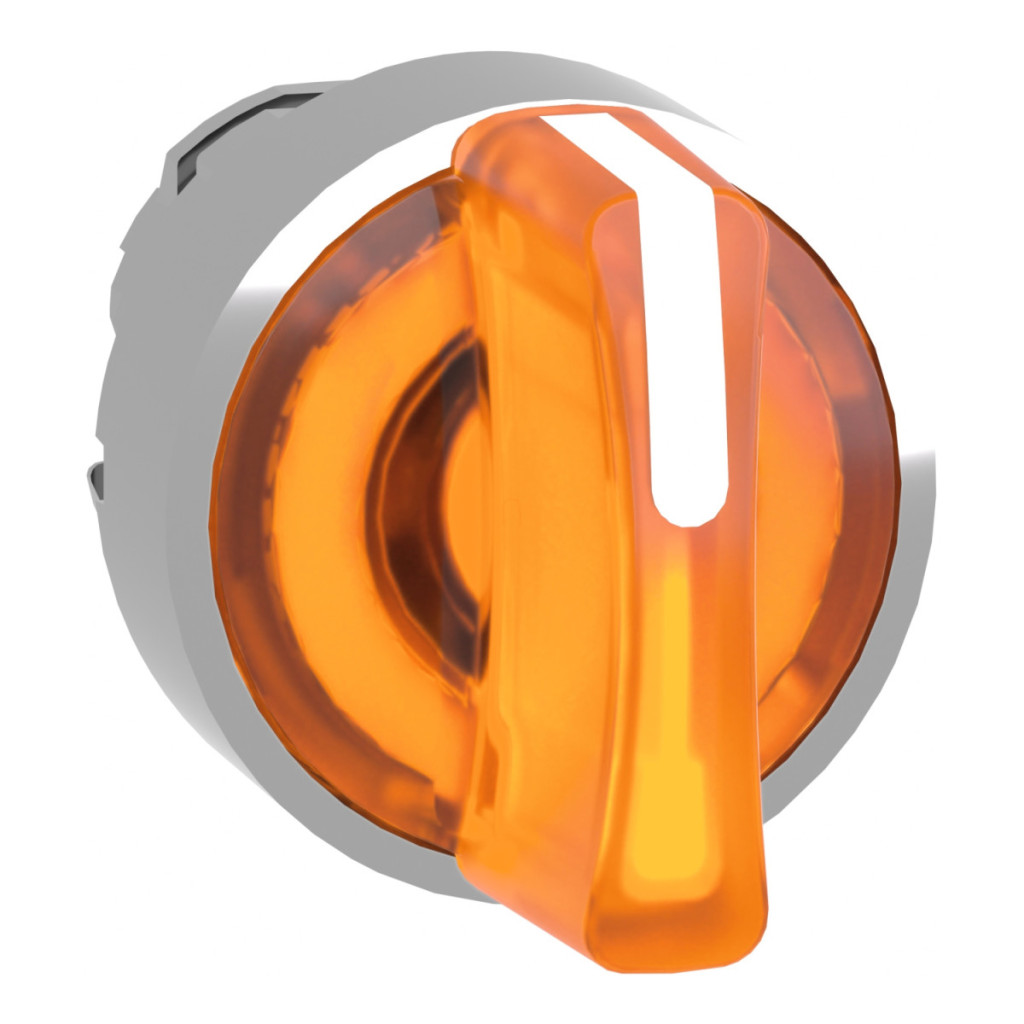

Capul comutatorului iluminat ZB4BK1553 din gama Harmony XB4 de la Schneider Electric este o componentă de comutare de înaltă calitate, concepută pentru medii industriale, oferind fiabilitate și durabilitate ridicate. Carcasa sa metalică cromată nu numai că îi conferă un aspect atractiv, dar oferă și o rezistență excepțională la solicitările mediilor industriale dure. ZB4BK1553 este un comutator selector cu 3 poziții, cu revenire centrală, acționat cu arc, cu mâner standard portocaliu. Pozițiile comutatorului pot fi reglate cu +/- 45°, iar produsul are iluminare LED universală integrată, care asigură o vizibilitate excelentă în toate condițiile. Produsul este fabricat cu un cap rotund de indicator în culoarea portocaliu, care oferă un semnal clar vizibil pentru operator. Schneider Electric dorește să sublinieze că aspectul produsului s-ar putea să se fi schimbat, dar acest lucru nu afectează funcționalitatea, siguranța sau compatibilitatea acestuia cu blocurile LED universale. Capul comutatorului selector ZB4BK1553 are un diametru standard de 22,5 mm, ceea ce permite instalarea ușoară în majoritatea panourilor de comutare. Produsul are dimensiuni compacte: 29 mm lățime, 29 mm înălțime și 43 mm adâncime, ceea ce permite instalarea cu economie de spațiu. Elementul de bază are clase de protecție IP66, IP67, IP69 și IP69K în conformitate cu IEC 60529, precum și clase NEMA 13 și NEMA 4X, ceea ce îl face ideal pentru utilizarea în medii umede, prăfuite sau chiar în medii cu spălare la presiune înaltă. Produsul poate rezista la presiuni de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. În ceea ce privește durabilitatea mecanică, ZB4BK1553 poate rezista la 500.000 de cicluri de funcționare, ceea ce înseamnă o durată de viață excepțional de lungă, chiar și în condiții de utilizare intensivă. Clasa de rezistență la impact IK04 (conform IEC 50102) oferă o siguranță suplimentară. Produsul poate fi utilizat într-un interval de temperatură de depozitare și funcționare de la -40 la +70 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții de mediu extreme. Rezistența la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la impact este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27. Codul de configurare electrică oferă mai multe opțiuni de conectare: cod M3 <4 contacte utilizând blocuri individuale montate pe panoul frontal cu LED integrat; cod M6 <2 contacte utilizând blocuri individuale montate pe panoul frontal cu LED integrat și transformator; cod M10 <2 contacte utilizând blocuri simple montate pe panoul frontal cu LED integrat; și cod M4 <4 contacte utilizând blocuri simple și duble montate pe panoul frontal cu LED integrat. Această versatilitate face ca produsul să fie potrivit pentru o varietate de soluții de control. ZB4BK1553 este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, JIS C8201-5-1 și altele, și are certificări BV, CSA, DNV, LROS și UL, ceea ce îl face potrivit pentru utilizare într-o varietate de aplicații la nivel mondial.
Schneider Electric Harmony XB4 - ZB4BK1553 - cap comutator selector metalic iluminat, Ø22, 3 poziții, portocaliu, revenire centrală date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Formă cap unitate indicator: Rotundă
Tip de acționare: Arc de revenire central
Profilul actuatorului: Mâner standard portocaliu
Informații privind poziția actuatorului: 3 poziții +/- 45°
Culoarea capacului/actuatorului sau lentilei: Portocaliu
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Durată de viață mecanică: 500.000 de cicluri
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Cod compoziție electrică: M3 <4 contacte cu blocuri simple, montate pe panoul frontal cu LED integrat
M6 <2 contacte cu blocuri simple, montate pe panoul frontal cu LED integrat și transformator
M10 <2 contacte cu blocuri simple, montate pe panoul frontal cu LED integrat
M4 Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
