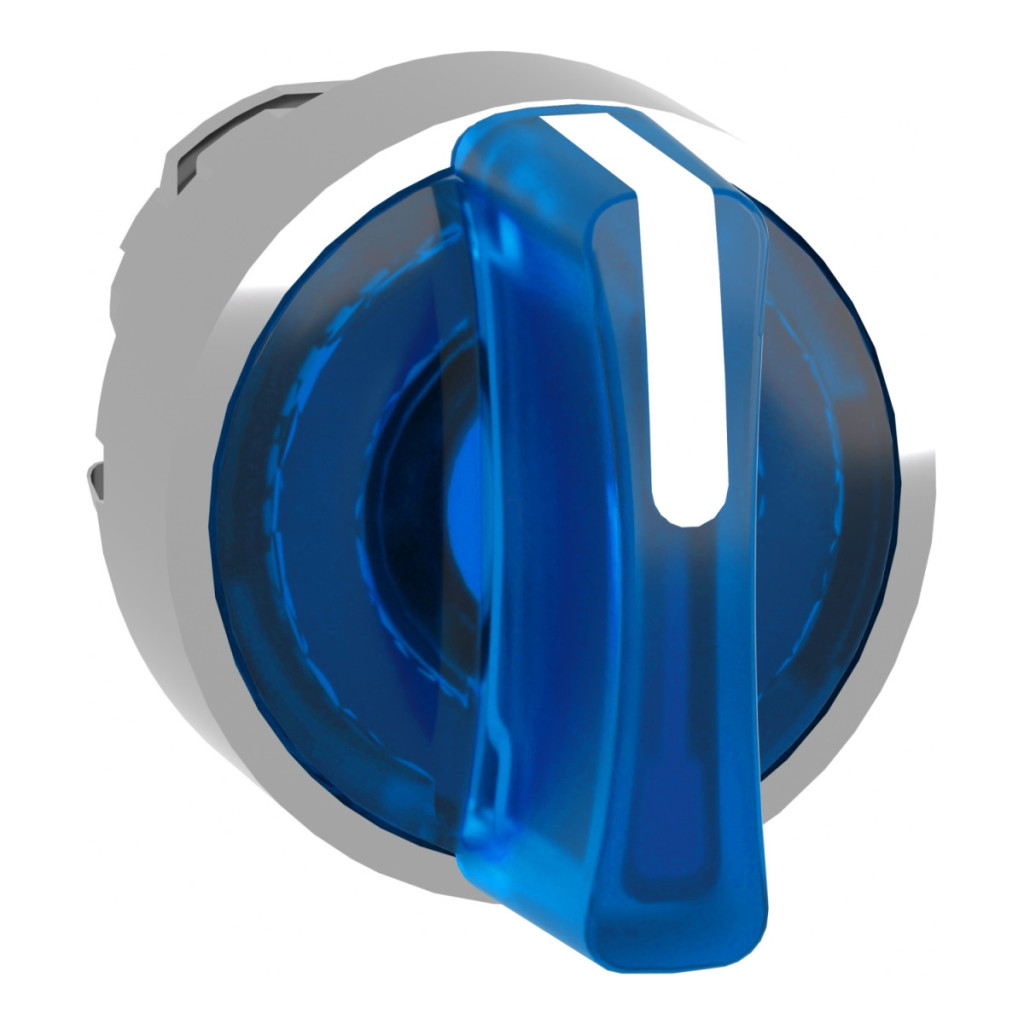

Gama de produse Schneider Electric Harmony XB4 Capul comutatorului selector iluminat din metal ZB4BK1563 este o unitate de control extrem de robustă, concepută pentru aplicații industriale, fiind alegerea perfectă pentru operarea dulapurilor de comutație, a mașinilor și a sistemelor automatizate. Acest comutator metalic cromat cu mâner albastru reprezintă calitatea premium a seriei Harmony, care a fost dezvoltată special pentru cele mai exigente medii industriale. ZB4BK1563 este un comutator universal cu 3 poziții, echipat cu LED, care oferă poziții de ±45° cu funcție de revenire cu arc. Potrivindu-se într-un orificiu de montare standard de 22,5 mm, dispozitivul se mândrește cu o durabilitate excepțională, demonstrată de durata sa de viață mecanică de 500.000 de cicluri. Capul comutatorului are o rezistență excelentă la influențele externe ale mediului și este protejat împotriva spălării cu presiune înaltă la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri. Această caracteristică este deosebit de utilă în industriile în care curățarea regulată și temeinică este esențială. Capul ZB4BK1563 cu mâner standard albastru poate fi conectat la diverse ansambluri electrice, cum ar fi codul M3 cu LED integrat pentru până la 4 contacte; codul M6 cu LED integrat și transformator pentru până la 2 contacte; sau codul M10 cu LED integrat pentru până la 2 contacte. Folosind codul M4, se pot instala până la 4 contacte cu blocuri simple și duble. Schneider consideră important să sublinieze că aspectul produsului se poate modifica, dar acest lucru nu afectează funcționarea și siguranța acestuia, fiind astfel compatibil cu blocurile LED universale. Datele tehnice ale capului comutatorului selector sunt impresionante: are dimensiuni CAD de 29 mm x 29 mm x 43 mm. Componenta are un rating IP remarcabil, respectând nivelurile de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, ceea ce asigură o rezistență completă la praf și protecție împotriva jeturilor de apă din diferite direcții. Clasa sa NEMA este NEMA 13 și NEMA 4X, iar clasa de rezistență la impact este IK04 conform IEC 50102. Produsul poate fi utilizat și depozitat într-un interval de temperatură de la -40 °C la +70 °C, oferind o versatilitate excepțională chiar și în condiții de mediu extreme. ZB4BK1563 este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5 și JIS C8201-1. De asemenea, are certificări BV, CSA, DNV, LROS (Lloyds shipping registry) și UL, care dovedesc fiabilitatea și calitatea produsului la nivel internațional. Rezistența sa la vibrații este de 5 gn (f= 2-500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BK1563 - Date tehnice privind comutatorul selector iluminat din metal
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tipul dispozitivului de acționare: Arc de revenire central
Profilul dispozitivului de acționare: Mâner standard albastru
Informații privind poziția dispozitivului de acționare: 3 poziții ±45°
Culoarea capacului/actuatorului sau lentilei: Albastru
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Durabilitate mecanică: 500.000 de cicluri
Cod de asamblare electrică: M3 pentru până la 4 contacte cu blocuri individuale, LED integrat în asamblarea inițială
M6 pentru până la 2 contacte cu blocuri individuale, LED integrat și transformator în asamblarea inițială
M10 pentru până la 2 contacte cu blocuri simple, cu LED integrat în ansamblul inițial
M4 pentru până la 4 contacte cu blocuri simple și duble, cu LED integrat în ansamblul inițial
Prezentarea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Grad de protecție IK: IK04 conform IEC 50102 Standarde și certificări Standarde: UL 508, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register), listat UL Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la spălare cu presiune înaltă
7000000 Pa la 55 °C, distanță: 0,1 m
