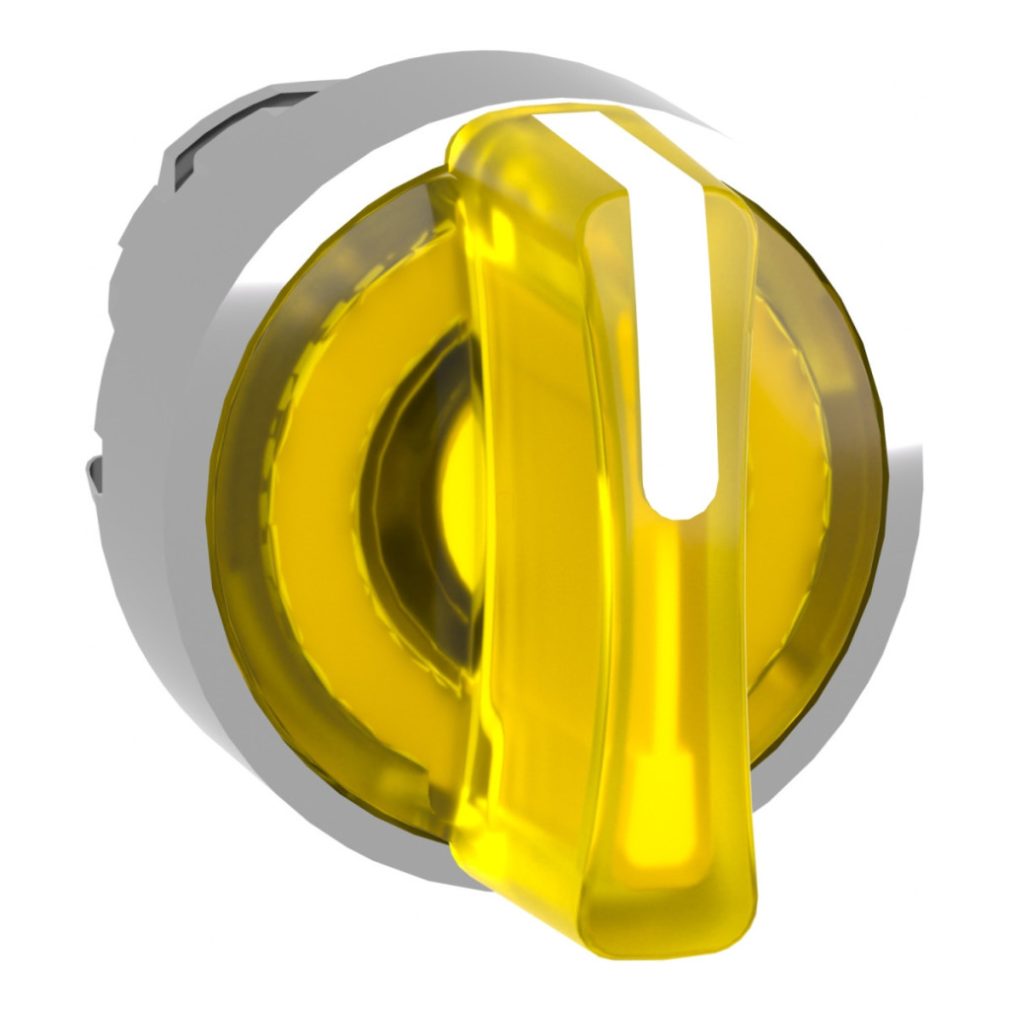

Gama de produse Schneider Electric Harmony XB4 Capul comutatorului selector iluminat ZB4BK1583 este un dispozitiv de control industrial profesional, care reprezintă alegerea perfectă pentru utilizarea în medii industriale. Acest element de control din metal galben de calitate superioară oferă 3 poziții de funcționare cu revenire centrală prin arc, fiind ideal pentru o gamă largă de aplicații industriale. ZB4BK1583 are un diametru standard al orificiului de 22,5 mm, ceea ce îl face ușor de instalat în majoritatea panourilor de control industriale. Combinația dintre un cadru metalic cromat și un mâner standard galben nu numai că oferă un aspect estetic, dar asigură și un design durabil. Comutatorul are un cap indicator rotund care se potrivește perfect cu designul modern și funcțional al gamei de produse Harmony XB4. Culoarea galbenă asigură o vizibilitate ridicată și este adesea utilizată pentru a indica avertismente, situații de urgență sau funcții speciale în medii industriale. Capul comutatorului Schneider Electric ZB4BK1583 este compatibil cu blocurile LED universale, oferind opțiuni versatile de iluminare. Iluminarea cu LED-uri nu numai că oferă indicarea stării, dar oferă și operatorului un feedback clar cu privire la poziția curentă a comutatorului, chiar și în condiții de lumină slabă. Comutatorul permite poziționarea în trei poziții cu rotație de +/- 45°, oferind un control precis pentru diverse procese și operațiuni ale mașinii. Mecanismul de revenire cu arc asigură că comutatorul revine întotdeauna la poziția sa implicită atunci când operatorul îl eliberează, ceea ce este esențial pentru anumite aplicații de siguranță. ZB4BK1583 are parametri tehnici remarcabili, inclusiv protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă o rezistență excepțională la praf și apă, chiar și în condiții de spălare cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Unitatea capului comutatorului are, de asemenea, clasificări NEMA 13 și NEMA 4X, precum și rezistență la impact mecanic IK04, care oferă o protecție excelentă împotriva impactului fizic. Intervalul de temperatură de funcționare și depozitare al componentei, de la -40 °C la +70 °C, asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Durata de viață mecanică de 500.000 de cicluri garantează performanțe fiabile pe termen lung, chiar și în condiții de utilizare intensivă. Unitatea comutatorului are diferite coduri de asamblare electrică (M3, M6, M10, M4), permițând integrarea flexibilă în diferite sisteme de control, cu până la 4 contacte și diferite configurații LED. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-5, CSA C22.2 Nr. 14, UL 508 și multe altele, și are certificări BV, CSA, DNV, LROS și UL, garantând calitatea și fiabilitatea în aplicații globale. Capul comutatorului are o rezistență la vibrații de 5 gn (f = 2...500 Hz) conform IEC 60068-2-6 și o rezistență la impact de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația undei pe jumătate de axă conform IEC 60068-2-27, asigurând o funcționare stabilă chiar și în condiții de solicitare mecanică severă.
Schneider Electric Harmony XB4 - ZB4BK1583 - date tehnice privind capul comutatorului selector iluminat din metal
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22,5 mm
Vândut în cantități indivizibile: 1
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Revenire centrală cu arc
Profilul actuatorului: Mâner standard galben
Informații privind poziția actuatorului: 3 poziții +/- 45°
Culoarea capacului/actuatorului sau lentilei: Galbenă
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500000 de cicluri
Cod de asamblare electrică: M3 M6 M10 <2 contacte, utilizând blocuri simple, montate frontal cu LED integrat
M4 <4 contacte, utilizând blocuri simple și duble, montate frontal cu LED integrat
Descrierea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Clasă de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasă de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK04 conform IEC 50102 Standarde și certificări Standarde: IEC 60947-5-5, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, IEC 60947-5-1, JIS C8201-1 Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
