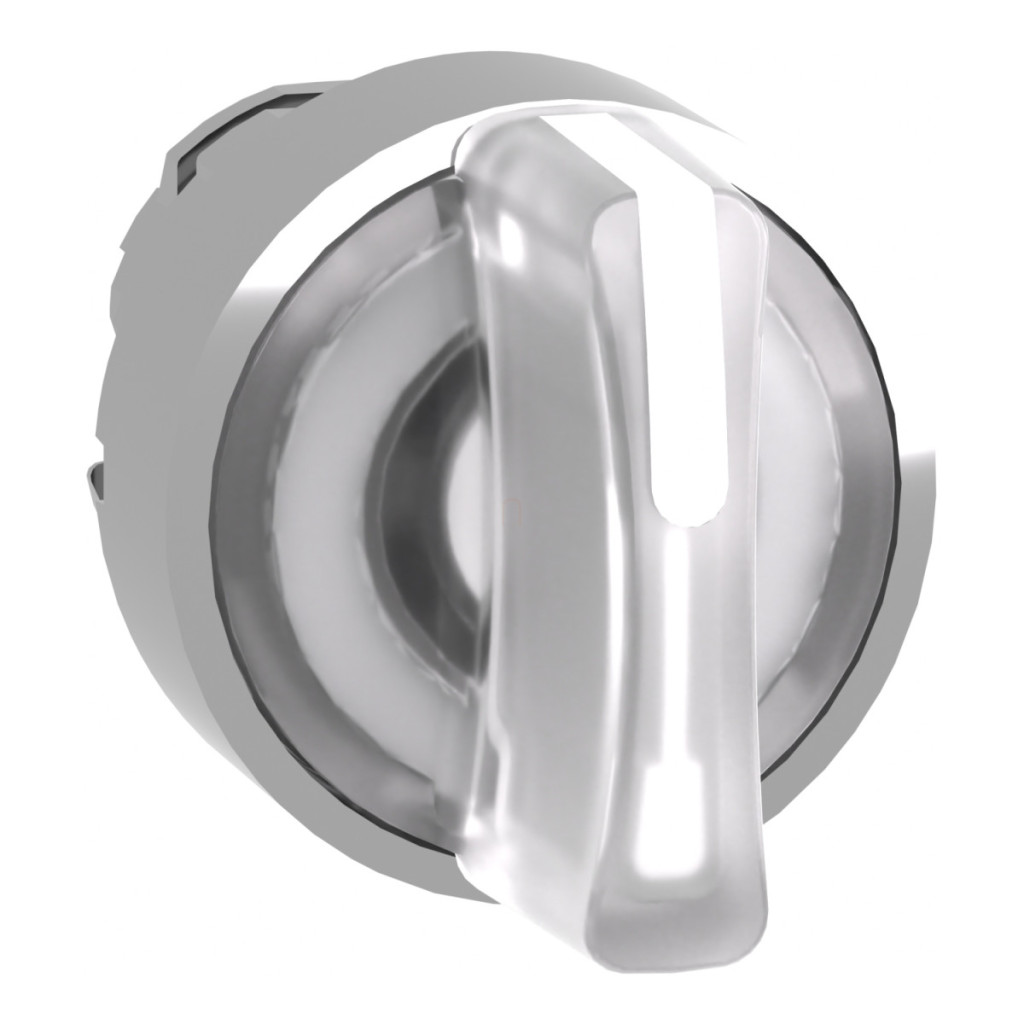

Capul comutatorului selector iluminat Schneider Electric Harmony XB4 seria ZB4BK1713 este un element de control de înaltă calitate, conceput pentru medii industriale, care combină funcționalitatea, durabilitatea și estetica. Acest produs premium face parte din gama Harmony XB4, seria remarcabilă de dispozitive de control fiabile și durabile de la Schneider Electric. Capul comutatorului selector ZB4BK1713 este fabricat din metal cromat, ceea ce îi conferă un aspect elegant și o durabilitate remarcabilă. Elementul de control cu mâner standard alb poate fi reglat în trei poziții, la un unghi de +/- 45°. O caracteristică specială a produsului este funcționarea cu arc, care revine de la stânga la centru, o funcție esențială pentru anumite aplicații. Capul comutatorului este echipat cu iluminare LED universală, care oferă operatorului un feedback clar și vizibil chiar și în condiții de lumină slabă. ZB4BK1713 se potrivește într-un orificiu de montare standard de 22,5 mm, fiind compatibil cu majoritatea dulapurilor de comutare și panourilor de control. Acest cap de comutator selector este proiectat pentru medii industriale extreme, după cum o demonstrează parametrii tehnici remarcabili. Produsul are clase de protecție IP66, IP67, IP69 și IP69K conform IEC 60529 și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X. Acest nivel ridicat de protecție asigură că comutatorul este complet rezistent la praf, apă și chiar la jeturi de apă de înaltă presiune (până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m). Clasa de rezistență la impact IK04 conform IEC 50102 garantează rezistența la impactul mecanic. Produsul are o durată de viață mecanică excepțională de până la 500.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Capul comutatorului selector ZB4BK1713 funcționează fiabil chiar și în condiții de mediu extreme. Dispozitivul poate fi utilizat și depozitat într-un interval de temperatură de la -40 °C la +70 °C și oferă o rezistență excelentă la vibrații (5 gn, interval de frecvență 2-500 Hz conform IEC 60068-2-6) și rezistență la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27). Tratamentul de protecție TH oferă protecție suplimentară împotriva influențelor mediului. Codurile de asamblare electrică ale produsului (M3, M6, M10, M4) permit diferite configurații de comutare cu până la 4 contacte, utilizând blocuri simple și duble, cu sau fără LED și transformator integrate, în funcție de cerințele aplicației. ZB4BK1713 este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1 și JIS C8201-1, și este certificat de BV, CSA, DNV, LROS și UL, fiind astfel adecvat pentru utilizare într-o varietate de medii industriale din întreaga lume.
Schneider Electric Harmony XB4 - ZB4BK1713 - cap comutator selector iluminat din metal, Ø22, 3 poziții, alb, revenire de la stânga la centru date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector iluminat
Compatibilitate produs: LED universal
Denumire scurtă dispozitiv: ZB4
Material cadru: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip operator: Revenire cu arc de la stânga la centru
Profil operator: Mâner standard alb
Informații privind poziția operatorului: 3 poziții +/- 45°
Culoarea capacului/actuatorului sau lentilei: Alb
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Durată de viață mecanică: 500.000 de cicluri
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Cod asamblare electrică: M3 M6 M10 M4 Prezentare generală a dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Categorie de supratensiune: Clasa I, conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
