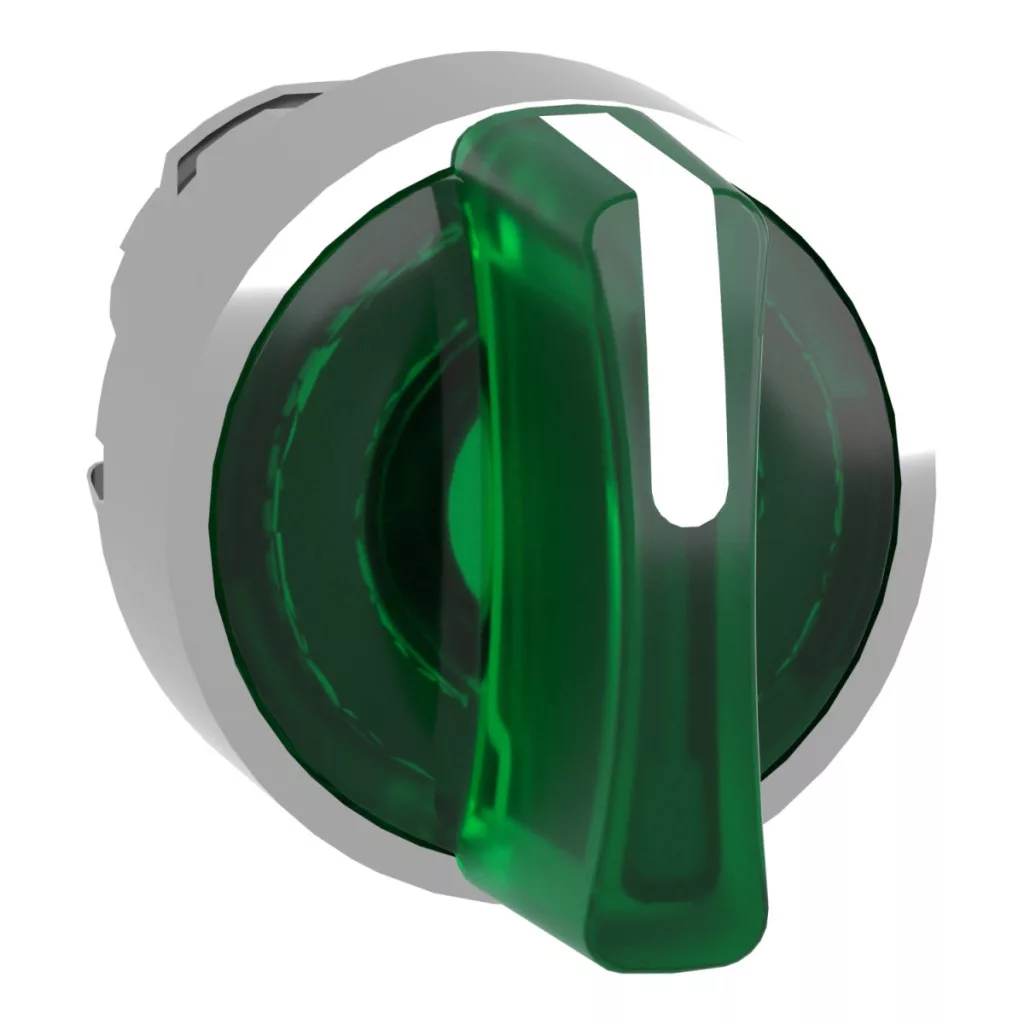

Capul comutatorului din gama Schneider Electric Harmony XB4, cu referința ZB4BK1733, este un element de comandă industrial profesional, care se integrează perfect în sistemele de automatizare și control. Acest comutator selector iluminabil, de culoare verde, cu diametrul de 22 mm, are trei poziții de funcționare și revenire automată din stânga spre centru, ceea ce este deosebit de util în aplicațiile în care este necesară comutarea instantanee și revenirea în siguranță la poziția inițială. Capul comutatorului ZB4BK1733 este realizat cu un cadru metalic cromat, care asigură nu numai un aspect elegant, ci și o durabilitate excepțională. Capul comutatorului de formă rotundă este compatibil cu blocurile LED universale, astfel încât starea de comutare poate fi urmărită vizual cu ușurință. Produsul este dotat cu un mâner standard, care asigură o manevrare ergonomică pentru utilizatori. Cele trei poziții (+/- 45°) permit realizarea simplă a diferitelor funcții de control. Din punct de vedere al specificațiilor tehnice, capul de comutare ZB4BK1733 se remarcă prin durabilitate și rezistență. Durata de viață mecanică ajunge la 500 000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul dispune de niveluri excepționale de protecție: conform gradelor de protecție IP66, IP67, IP69 și IP69K, precum și cu clasificările NEMA 13 și NEMA 4X. Acest lucru face ca comutatorul să fie adecvat pentru utilizarea în medii în care are loc spălarea cu presiune ridicată (7000000 Pa la 55 °C, de la o distanță de 0,1 m) sau în alte condiții dificile. Gradul de rezistență la șoc mecanic IK04 sporește și mai mult fiabilitatea produsului. Intervalul de temperatură de funcționare al modelului ZB4BK1733 este cuprins între -40 °C și +70 °C, ceea ce permite utilizarea sa chiar și în condiții de mediu extreme. Capul comutatorului poate fi utilizat în mai multe configurații electrice: codul M3 permite utilizarea a până la 4 contacte cu blocuri unice montate frontal și LED integrat, codul M6 asigură utilizarea a până la 2 contacte cu blocuri unice montate frontal, LED integrat și transformator, iar codul M10 permite utilizarea a până la 2 contacte cu blocuri individuale montate frontal și LED integrat. Conform codului M4, comutatorul poate suporta până la 4 contacte prin utilizarea blocurilor simple și duble montate frontal, cu LED integrat. Capul comutatorului de selecție Schneider Electric ZB4BK1733 respectă numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, UL 508, JIS C8201-5-1, JIS C8201-1 și CSA C22.2 No 14. Produsul deține certificări BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL, ceea ce asigură conformitatea și aplicabilitatea la nivel global. Categoria de supratensiune de clasa I (conform IEC 60536) și rezistența excelentă la vibrații (5 gn în intervalul de frecvență 2-500 Hz conform IEC 60068-2-6) și rezistența la șocuri (30 gn până la 18 ms sau 50 gn până la 11 ms în cazul unei accelerații semisinusoidale conform IEC 60068-2-27) sporesc și mai mult fiabilitatea produsului chiar și în cele mai exigente medii industriale.
Schneider Electric Harmony XB4 - ZB4BK1733 - cap de comutator cu iluminare din metal, Ø22, 3 poziții, verde, revenire din stânga spre centru - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului: Cap de comutator cu iluminare
Compatibilitate produs: LED universal
Denumire scurtă a produsului: ZB4
Material cadru: Metal cromat
Formă cap: Standard
Diametru de montare: 22,5 mm
Forma capului unității de comandă: Rotund
Tipul comenzii: De la stânga spre centru cu revenire prin arc
Profilul comenzii: Mâner standard verde
Informații privind poziția comenzii: 3 poziții +/- 45°
Culoarea capacului/comandă sau a lentilei: Verde
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500000 de cicluri
Cod de asamblare electrică: M3 M6 M10 M4 Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categoria de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-1
JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-5-5
IEC 60947-5-4
IEC 60947-1
UL 508
JIS C8201-1
Certificări ale produsului: BV
CSA
DNV
LROS (Registrul naval Lloyds)
Listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27
