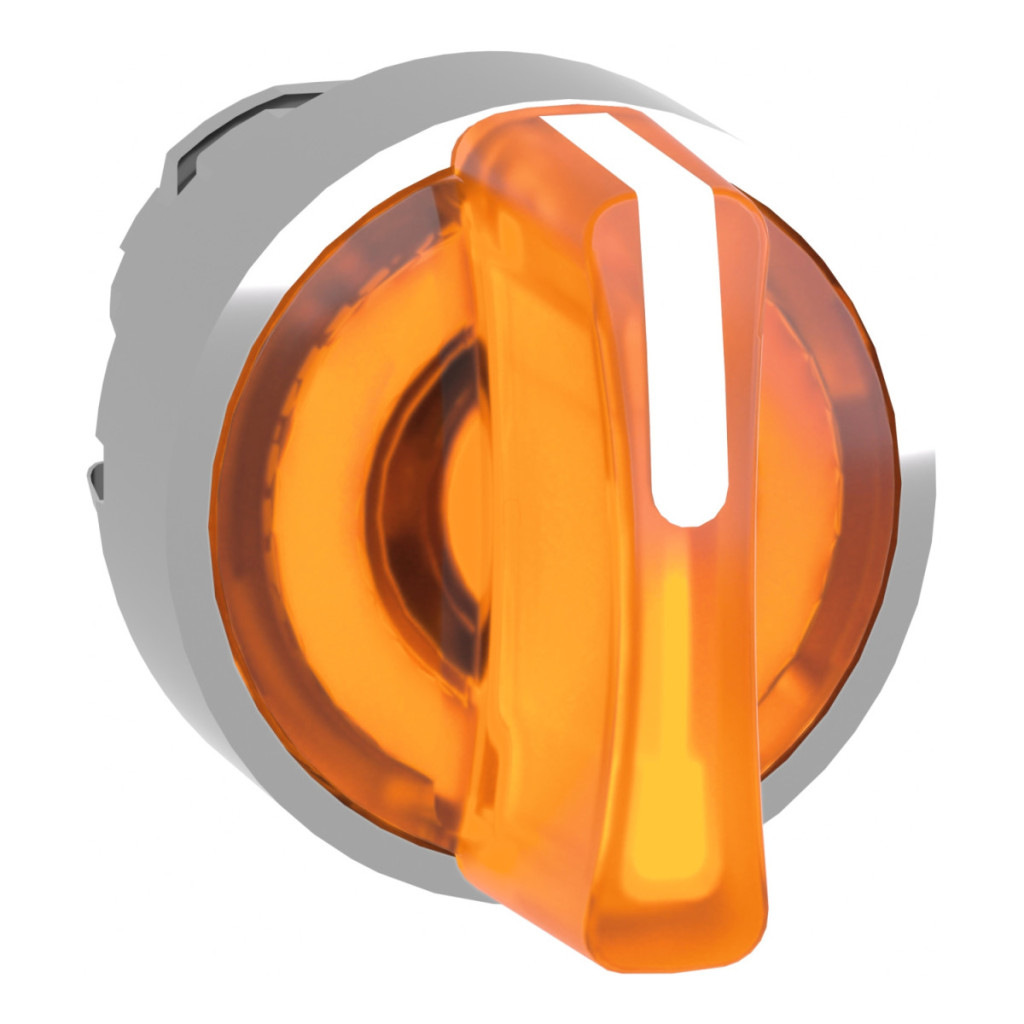

Capul comutatorului iluminat Schneider Electric ZB4BK1753 face parte din gama de produse Harmony XB4, care oferă o selecție largă de elemente de comutare concepute pentru utilizare în medii industriale. Datorită designului său special, acest cap de comutator de calitate superioară este o soluție excelentă pentru diverse aplicații de control în care feedback-ul vizual și funcționarea fiabilă sunt esențiale. ZB4BK1753 oferă un comutator cu 3 poziții, cu arc de revenire de la stânga la centru, cu un diametru standard de montare de 22,5 mm. Mânerul standard portocaliu și cadrul metalic cromat conferă un aspect elegant, în timp ce designul robust garantează o durată lungă de viață. Capul comutatorului este compatibil cu iluminarea universală cu LED-uri, care permite indicarea clară a diferitelor stări către operator. Produsul are caracteristici tehnice avansate care asigură performanțe fiabile chiar și în cele mai exigente medii industriale. Capul comutatorului selector ZB4BK1753 are proprietăți excelente de protecție, inclusiv clase de protecție IP66, IP67, IP69 și IP69K conform IEC 60529. Acest nivel ridicat de protecție asigură că comutatorul poate rezista la efectele prafului, apei și echipamentelor de spălare cu presiune înaltă. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a designului robust al produsului. Dispozitivul are o clasă de rezistență la impact IK04 conform IEC 50102 și poate rezista la vibrații de 5 gn, precum și la impacturi de 30 gn și 50 gn. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare, de la -40 °C la +70 °C, fiind astfel adecvat pentru utilizarea în condiții de mediu extreme. La capul ZB4BK1753 pot fi conectate diverse configurații electrice, inclusiv codul M3 (max. 4 contacte per bloc cu montare pe panoul frontal și LED integrat), codul M6 (max. 2 contacte per bloc cu montare pe panoul frontal, LED integrat și transformator), codul M10 (max. 2 contacte per bloc cu LED integrat în montarea pe panoul frontal) și codul M4 (max. 4 contacte per bloc simplu și dublu cu LED integrat în montarea pe panoul frontal). Produsul are o durată de viață mecanică remarcabilă, rezistând la până la 500.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Capul comutatorului are diverse certificări internaționale, inclusiv listări BV, CSA, DNV, LROS și UL, și este conform cu numeroase standarde internaționale, cum ar fi IEC 60947-5-5, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14 și JIS C8201-1.
Schneider Electric Harmony XB4 - ZB4BK1753 - date tehnice privind capul comutatorului selector iluminat din metal
Caracteristici generale ale produsului
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru comutator selector iluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Tipul capului: Standard
Diametrul de montare: 22,5 mm
Forma capului unității indicatoare: Rotundă
Caracteristici de funcționare
Tip operator: Revenire cu arc de la stânga la centru
Profil operator: Mâner standard portocaliu
Informații privind poziția operatorului: 3 poziții +/- 45° Culoarea capacului/actuatorului sau lentilei: Portocaliu Caracteristică produs: Compatibil cu LED-uri universale
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Caracteristici de protecție
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK04 conform IEC 50102 Caracteristici de mediu Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Caracteristici de durabilitate
Durată de viață mecanică: 500.000 de cicluri
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
Caracteristici electrice
Cod de configurare electrică: M3 pentru până la 4 contacte utilizând blocuri individuale, montare pe panoul frontal cu LED integrat
M6 pentru până la 2 contacte utilizând blocuri individuale, montare pe panoul frontal cu LED integrat și transformator
M10 pentru până la 2 contacte utilizând blocuri simple în montarea pe panoul frontal cu LED integrat
M4 pentru până la 4 contacte utilizând blocuri simple și duble în montarea pe panoul frontal cu LED integrat
Conformitate și certificări
Standarde: IEC 60947-5-5, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-1 Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
