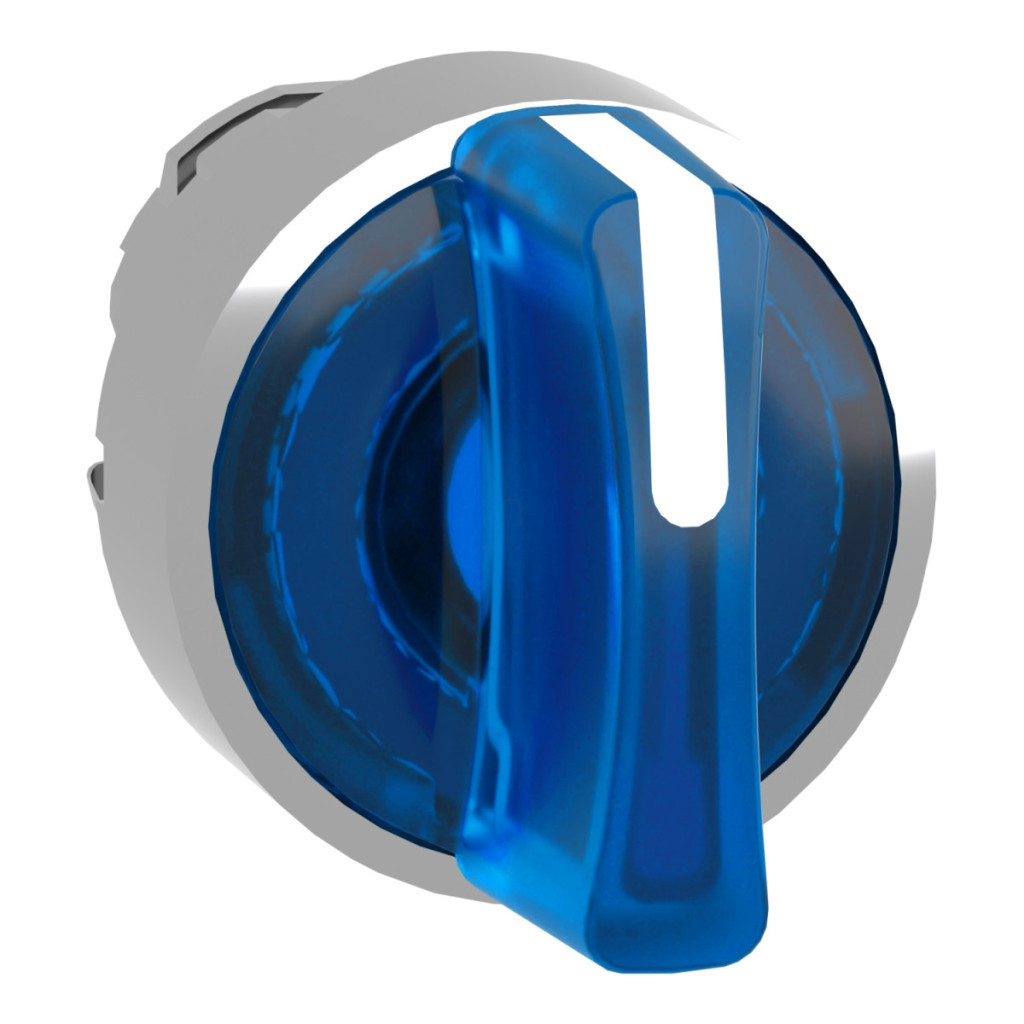

Capul comutatorului selector iluminat Schneider Electric Harmony XB4 seria ZB4BK1763 servește ca element de control industrial de înaltă calitate în diverse aplicații de automatizare și control. Acest cap comutator selector din metal cromat de calitate superioară oferă 3 poziții de funcționare cu revenire prin arc de la stânga la centru, permițând efectuarea unei game largi de sarcini de control. Maneta de operare standard albastră nu numai că conferă comutatorului un aspect estetic, dar facilitează și identificarea vizuală rapidă în mediile industriale. Diametrul standard de montare de 22,5 mm asigură compatibilitatea universală cu majoritatea panourilor și echipamentelor de control industriale. Unitatea este direct compatibilă cu blocurile LED universale Schneider Electric, care oferă o soluție de iluminat simplă și flexibilă. Capul comutatorului selector este rotund și oferă 3 poziții diferite, cu un interval de rotație de +/- 45°. Modelul ZB4BK1763 se remarcă prin durabilitate excepțională, dovadă fiind durata de viață mecanică de 500.000 de cicluri de comutare. Dispozitivul este extrem de rezistent la influențele mediului, dovadă fiind diversele sale clase de protecție: nivelurile de protecție IP66, IP67, IP69 și IP69K garantează protecția împotriva prafului și a apei chiar și în cele mai dure medii industriale. Conformitatea cu NEMA 13 și NEMA 4X este o dovadă suplimentară a protecției sale excelente împotriva mediului. Gradul de rezistență la impact IK04 asigură că comutatorul poate rezista la impacturi mecanice în medii industriale. Rezistența sa excepțională este îmbunătățită și mai mult de protecția împotriva echipamentelor de curățare cu presiune înaltă (7000000 Pa la 55 °C, distanță de 0,1 m). Domeniul larg de temperatură de funcționare al ZB4BK1763 (-40...+70 °C) permite utilizarea acestuia în condiții de mediu extreme. Unitatea este conformă cu numeroase standarde internaționale, printre care: UL 508, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1. Acest lucru este certificat de organisme de certificare renumite, precum BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL. Comutatorul selector are o rezistență excelentă la vibrații (5 gn, f= 2...500 Hz) conform IEC 60068-2-6, precum și o rezistență remarcabilă la șocuri (30 gn pentru 18 ms sau 50 gn pentru 11 ms) conform IEC 60068-2-27. În ceea ce privește construcția electrică, ZB4BK1763 poate fi utilizat în mai multe configurații: codul M3 permite utilizarea a până la 4 contacte cu montare frontală și LED integrat pentru blocuri individuale, codul M6 permite utilizarea a până la 2 contacte cu montare frontală, LED integrat și transformator pentru blocuri individuale, Codul M10 permite utilizarea a până la 2 contacte cu blocuri individuale cu fixare frontală și LED integrat, în timp ce codul M4 permite utilizarea a până la 4 contacte cu blocuri simple și duble cu fixare frontală și LED integrat.
Schneider Electric Harmony XB4 - ZB4BK1763 - date tehnice privind capul comutatorului selector iluminat din metal
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Vândut în cantități indivizibile: 1
Forma capului unității indicatoare: Rotundă
Tip control: Revenire cu arc de la stânga la centru
Profil control: Mâner standard albastru
Informații privind poziția comenzii: 3 poziții +/- 45°
Culoarea capacului/comenzii sau lentilei: Albastru
Informații suplimentare
Lățime totală CAD: 29 mm Înălțime totală CAD: 29 mm Adâncime totală CAD: 43 mm Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m Durată de viață mecanică: 500.000 de cicluri
Cod configurație electrică: M3 pentru până la 4 contacte cu blocuri individuale, montare frontală și LED integrat
M6 pentru până la 2 contacte cu blocuri individuale, montare frontală, LED integrat și transformator
M10 pentru până la 2 contacte cu blocuri individuale, montare frontală cu LED integrat
M4 pentru până la 4 contacte cu blocuri simple și duble, montare frontală cu LED integrat
Descrierea dispozitivului: Element de bază
Mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK04 conform IEC 50102 Standarde: UL 508, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
