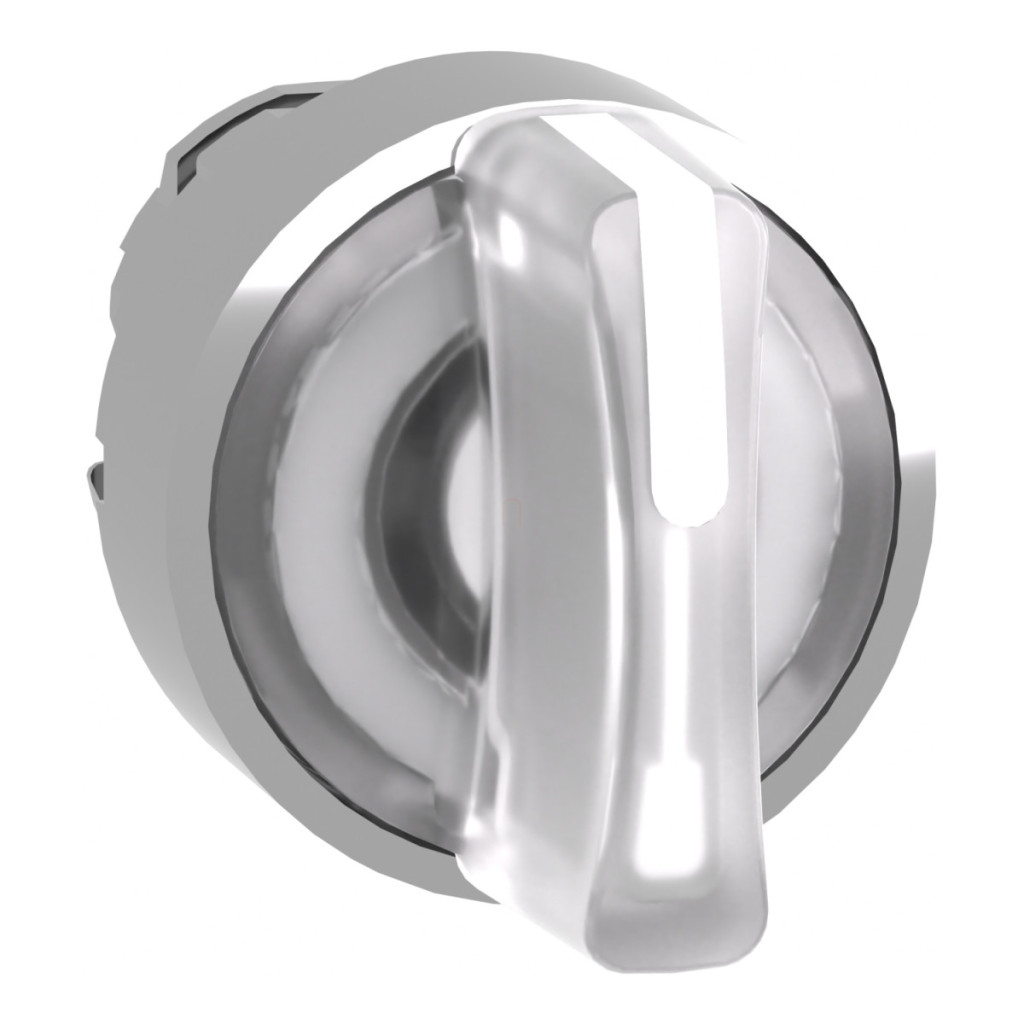

Capul comutatorului selector iluminat ZB4BK1813 din gama de produse Harmony XB4 de la Schneider Electric este un element de control industrial de înaltă calitate, care asigură funcționarea fiabilă a sistemelor moderne de automatizare. Acest comutator metalic cromat este proiectat în principal pentru instalarea în medii industriale, panouri de control și mașini unde funcționarea precisă și durabilă este esențială. Comutatorul selector ZB4BK1813 are un mâner standard alb care poate fi reglat în 3 poziții la unghiuri de +/- 45°. O caracteristică specială a comutatorului este funcționarea sa cu arc, care îl readuce din dreapta în centru, asigurând revenirea automată a comutatorului în poziția centrală din poziția extremă dreaptă. Această caracteristică este deosebit de utilă în aplicații în care este necesară comutarea instantanee, cum ar fi la pornirea motoarelor sau activarea modurilor speciale de funcționare. Capul comutatorului cu o dimensiune de montare de 22,5 mm este o versiune universală cu LED, compatibilă cu diverse blocuri LED de la Schneider Electric. Performanța produsului nu este afectată de niciunei modificări ale aspectului său; funcționalitatea și siguranța acestuia rămân neschimbate. Are o unitate de indicare rotundă care se potrivește perfect cu celelalte elemente ale familiei de produse Harmony, asigurând un aspect uniform pentru întreaga interfață de control. Parametrii tehnici ai ZB4BK1813 sunt impresionanți: are protecție IP66, IP67, IP69 și IP69K conform IEC 60529, care oferă o protecție excelentă împotriva prafului și a apei, chiar și în cazul spălării cu presiune înaltă (până la 7000000 Pa la 55 °C). De asemenea, are clasificări NEMA 13 și NEMA 4X și rezistență la impact mecanic IK04 conform IEC 50102. Intervalul său de temperatură de funcționare este extrem de larg: -40...+70 °C, ceea ce permite utilizarea sa în aproape orice mediu industrial. Comutatorul are o durată de viață mecanică de 500.000 de cicluri de funcționare, ceea ce înseamnă o durabilitate remarcabilă chiar și în condiții de utilizare intensivă. Rezistența sa la vibrații este de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27. Produsul are numeroase certificări internaționale, inclusiv BV, CSA, DNV, LROS și UL. Capul comutatorului selector ZB4BK1813 poate fi utilizat cu diverse configurații electrice: cu ansamblul cod M3, se pot utiliza până la 4 contacte pentru blocuri individuale cu LED integrat montat frontal, în timp ce cu ansamblul cod M6, se pot utiliza până la 2 contacte pentru blocuri individuale cu LED integrat montat frontal și transformator. Configurația M10 permite, de asemenea, utilizarea a 2 contacte pentru blocuri simple cu LED-uri integrate montate frontal, în timp ce configurația M4 permite utilizarea a până la 4 contacte pentru blocuri simple și duble cu LED-uri integrate montate frontal. Dimensiunile standard de instalare ale comutatorului și instrucțiunile clare de instalare facilitează instalarea, chiar și pe o placă de circuit imprimat.
Schneider Electric Harmony XB4 - ZB4BK1813 - date tehnice privind capul comutatorului selector iluminat din metal
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector iluminat
Compatibilitate: LED universal
Denumire scurtă: ZB4
Material panou frontal: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Formă indicator: Rotundă
Tip operator: Dreapta spre centru cu revenire prin arc
Profil operator: Mâner standard alb
Informații privind poziția operatorului: 3 poziții +/- 45°
Culoarea capacului/actuatorului sau lentilei: Alb
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: M3 pentru mai puțin de 4 contacte utilizând blocuri simple, montate frontal cu LED integrat
M6 pentru mai puțin de 2 contacte utilizând blocuri simple, montate frontal cu LED integrat și transformator
M10 pentru mai puțin de 2 contacte utilizând blocuri simple, montate frontal cu LED integrat
M4 pentru mai puțin de 4 contacte utilizând blocuri simple și duble, montate frontal cu LED integrat
Descrierea dispozitivului: Element de bază
Date de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Clasa de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-5
IEC 60947-5-4
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60947-1
UL 508
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
