Comutatorul iluminat Schneider Electric Harmony XB4 seria ZB4BK1833 este un comutator industrial profesional care oferă soluția perfectă pentru diverse aplicații de control. Acest produs face parte din familia de produse Harmony XB4, cunoscută la nivel mondial pentru calitatea și fiabilitatea sa în domeniul automatizării industriale. Modelul ZB4BK1833 este un comutator selector iluminat cu cadru metalic cromat, care oferă 3 poziții de funcționare. Mânerul standard verde nu numai că îi conferă un aspect estetic, dar oferă și o prindere excelentă pentru operator. Comutatorul are o revenire cu arc de la dreapta la centru, ceea ce înseamnă că revine automat la poziția centrală după eliberare. Această caracteristică este deosebit de utilă în aplicațiile în care sistemul trebuie să revină la poziția implicită după comutarea momentană. Capul comutatorului selector este echipat cu iluminare LED universală, care indică clar starea curentă a comutatorului chiar și în medii slab iluminate. Parametrii tehnici ai produsului sunt impresionanți: are un diametru standard de montare de 22,5 mm, care respectă standardele industriale, ceea ce îl face ușor de montat în majoritatea panourilor de control. Produsul are un cap indicator rotund, care nu este doar funcțional, ci și estetic potrivit pentru mediile industriale. Comutatorul poate fi utilizat în poziții de ±45°, cu un total de 3 poziții de comutare. Conform dimensiunilor CAD, lățimea și înălțimea sunt de 29 mm, iar adâncimea este de 43 mm, ceea ce înseamnă dimensiuni compacte chiar și pentru instalarea în spații înguste. Schneider Electric pune un accent deosebit pe durabilitatea și fiabilitatea produselor sale. Modelul ZB4BK1833 are o durată de viață mecanică de 500.000 de cicluri de comutare, ceea ce reprezintă o valoare remarcabilă printre comutatoarele industriale. Produsul este, de asemenea, rezistent la spălarea cu presiune înaltă, până la 7.000.000 Pa la o temperatură a apei de 55 °C, de la o distanță de 0,1 metri. Protecția IP este, de asemenea, remarcabilă: are clasele IP66, IP67, IP69 și IP69K, care oferă protecție completă împotriva prafului și jeturilor de apă de diferite intensități. Protecția NEMA este NEMA 13 și NEMA 4X, iar protecția IK este IK04 conform IEC 50102, care oferă o protecție mecanică adecvată împotriva impactului. ZB4BK1833 poate fi utilizat într-o varietate de medii industriale, deoarece are o gamă largă de temperaturi de funcționare, de la -40 °C la +70 °C. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1 și JIS C8201-1. De asemenea, este certificat BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL, ceea ce dovedește calitatea și fiabilitatea produsului. Rezistența sa la vibrații este de 5 gn (f= 2-500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) conform accelerației semiondulei sinusoidale, în conformitate cu IEC 60068-2-27.

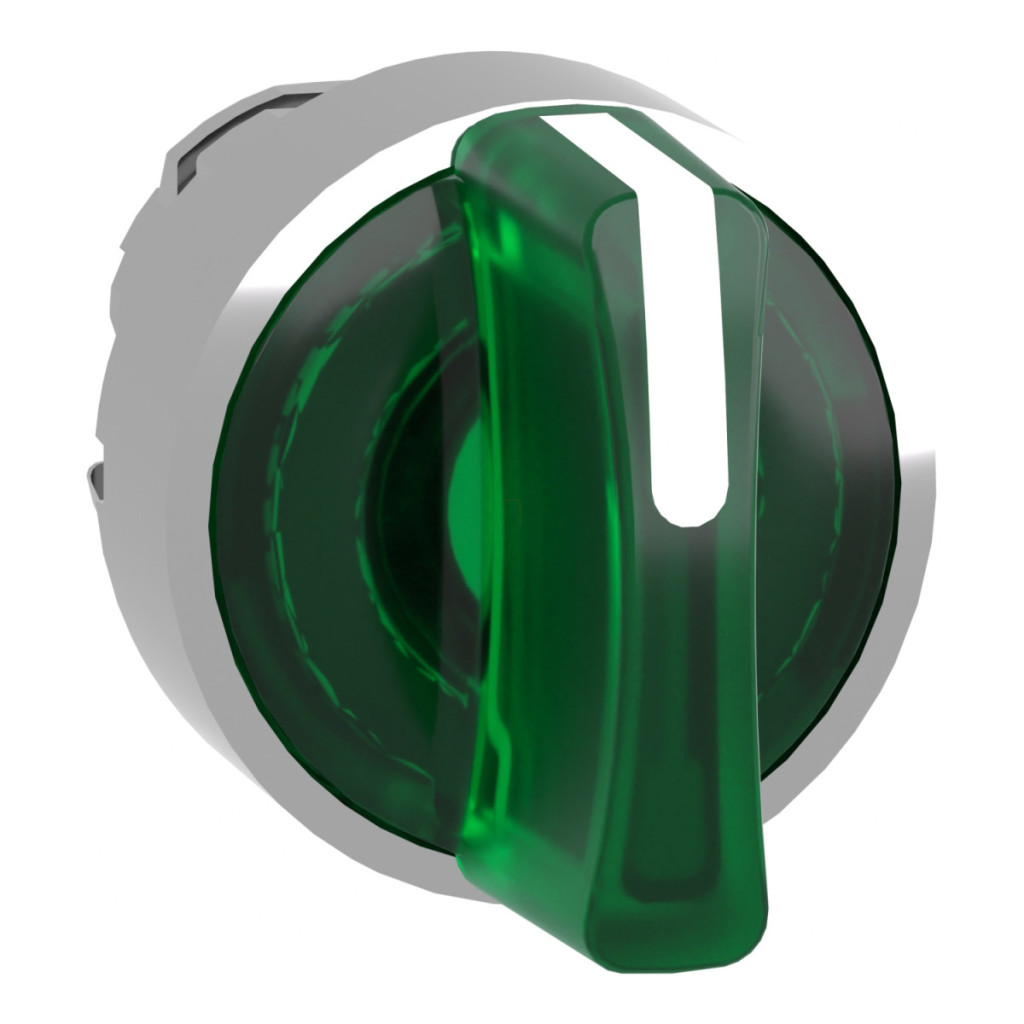

Schneider Electric Harmony XB4 - ZB4BK1833 - cap comutator selector metalic iluminat, Ø22, 3 poziții, verde, revenire dreapta-centru Date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tipul dispozitivului de acționare: Revenire cu arc din dreapta spre centru
Profilul dispozitivului de acționare: Mâner standard verde
Informații privind poziția dispozitivului de acționare: 3 poziții +/- 45°
Culoarea capacului/actuatorului sau lentilei: Verde
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500.000 de cicluri
Cod compoziție electrică: M3 pentru până la 4 contacte, utilizând blocuri individuale pentru montarea pe panoul frontal cu LED încorporat
M6 pentru până la 2 contacte, utilizând blocuri individuale pentru montarea pe panoul frontal cu LED încorporat și transformator
M10 pentru până la 2 contacte, utilizând blocuri simple pentru montarea pe panoul frontal cu LED încorporat
M4 pentru până la 4 contacte, utilizând blocuri simple și duble pentru montarea pe panoul frontal cu LED încorporat
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Grad de protecție IK: IK04 conform IEC 50102 Standarde și certificări IEC 60947-5-5
CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-5-4
JIS C8201-5-1
UL 508
IEC 60947-1
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds Register of Shipping)
Listat UL
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
