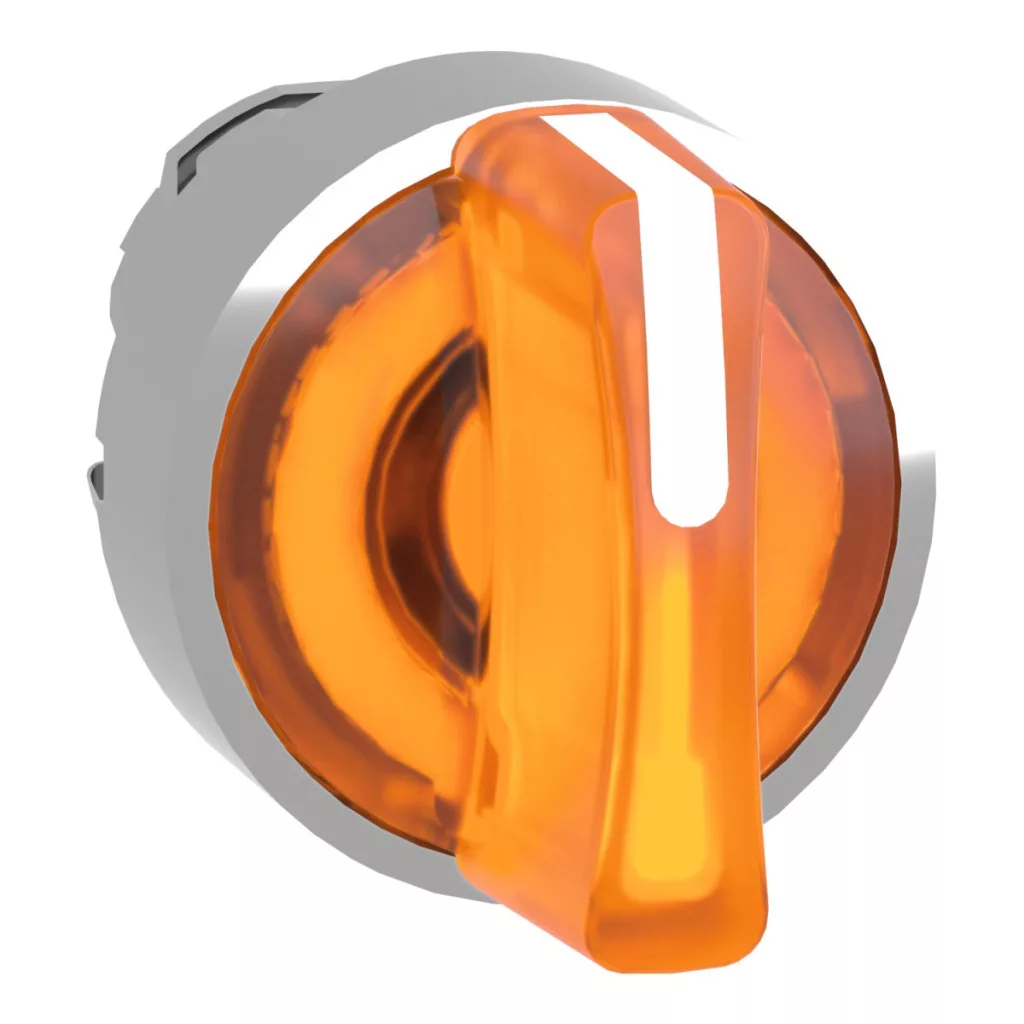

Capul comutatorului de selecție cu iluminare ZB4BK1853 din seria Harmony XB4 de la Schneider Electric este o componentă de calitate superioară, concepută pentru proiectarea sistemelor de control industriale. Acest produs este una dintre componentele principale ale unui comutator de selecție complet iluminat, care asigură o funcționare fiabilă și durabilă în diverse medii industriale. ZB4BK1853 este un cap de comutator selector cu 3 poziții, care poate fi montat într-o gaură cu diametrul de 22,5 mm și care dispune de o funcție cu arc de revenire de la dreapta la centru. Modelul prevăzut cu mâner standard de culoare portocaliu și cu o secțiune iluminabilă de aceeași culoare oferă un feedback vizual clar pentru operator. Compatibilitatea cu LED-urile universale integrate permite combinarea cu diferite elemente de iluminare cu LED, astfel încât starea de funcționare poate fi indicată clar chiar și de la distanțe mari. Carcasa exterioară a produsului este realizată din metal cromat, care asigură nu numai un aspect estetic, ci și o protecție mecanică excelentă în mediile industriale dure. Capul comutatorului selector ZB4BK1853 are caracteristici de protecție excelente, printre care protecția IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este protejat împotriva prafului, apei și jetului de apă sub presiune. Produsul are, de asemenea, clasele de protecție NEMA 13 și NEMA 4X, iar gradul de rezistență la impact este IK04. Datorită acestui fapt, comutatorul este alegerea ideală în medii industriale în care se întâlnesc umiditate ridicată, praf sau chiar curățare regulată cu jet de apă sub presiune. Proprietățile sale de rezistență la temperatură sunt remarcabile, produsul având o gamă de funcționare între -40 °C și +70 °C, astfel încât funcționează fiabil chiar și în condiții de mediu extreme. Durata de viață mecanică a capului comutatorului de selecție Schneider Electric ZB4BK1853 este de 500.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul poate fi utilizat în diverse configurații electrice: codul M3 înseamnă <4 contacte cu blocuri simple pentru montare pe panou frontal cu LED integrat, codul M6 înseamnă <2 contacte cu blocuri simple pentru montare pe panou frontal, cu LED integrat și transformator, codul M10 înseamnă <2 contacte cu blocuri simple pentru montare pe panou frontal, cu LED integrat, iar codul M4 înseamnă <4 contacte cu blocuri simple și duble pentru montare pe panou frontal, cu LED integrat. Aceste configurații permit o utilizare flexibilă pentru diverse sarcini de control. Capul comutatorului selector luminos ZB4BK1853 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1 și deține certificări BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL. Rezistența la vibrații a produsului este de 5 gn (f = 2...500 Hz) conform standardului IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) în cazul unei accelerații semisinusoidale conform standardului IEC 60068-2-27, precum și de 50 gn (durată = 11 ms) în cazul unei accelerații semisinusoidale, conform aceluiași standard. Toate aceste caracteristici fac din modelul ZB4BK1853 alegerea ideală pentru aplicații industriale în care fiabilitatea, durabilitatea și protecția excelentă sunt cerințe esențiale.
Schneider Electric Harmony XB4 - ZB4BK1853 - cap metalic pentru comutator de iluminat, Ø22, cu 3 poziții, portocaliu, comutare de la dreapta la centru - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Cap de comutator cu iluminare
Compatibilitate produs: LED universal
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rotund
Tipul comenzii: Revenire cu arc de la dreapta spre centru
Profilul comenzii: Mâner standard portocaliu
Informații privind poziția comenzii: 3 poziții +/- 45°
Culoarea capacului/acționatorului sau a lentilei: Portocaliu
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500000 de cicluri
Cod de asamblare electrică: M3 (< 4 blocuri de contact simple cu LED integrat pentru montare pe panou frontal)
M6 (< 2 blocuri simple de contacte pentru montare pe panou frontal, cu LED integrat și transformator)
M10 (< 2 blocuri simple de contacte pentru montare pe panou frontal, cu LED integrat)
M4 (< 4 contacte cu blocuri simple și duble pentru montare pe panou frontal, cu LED integrat)
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde: IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f = 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27
