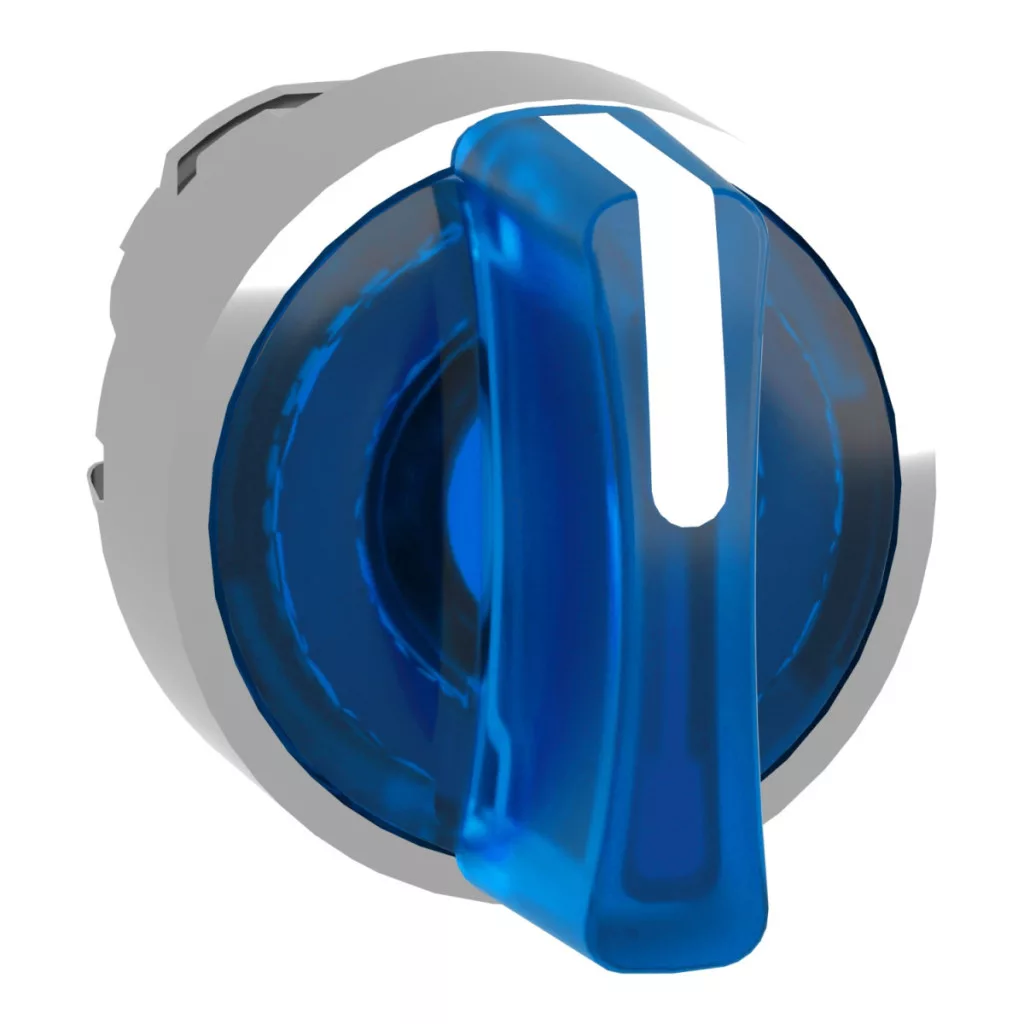

Comutatorul selector iluminat ZB4BK1863 din seria Harmony XB4 de la Schneider Electric este un exemplu excelent de componente industriale de comutare de înaltă calitate. Acest comutator de calitate superioară, cu cadru metalic cromat, este special conceput pentru medii industriale, asigurând o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure condiții. ZB4BK1863 este un comutator selector iluminat cu 3 poziții, cu un diametru standard de montare de 22,5 mm și un mâner standard albastru. Produsul are o funcție de revenire cu arc de la dreapta la centru, ceea ce înseamnă că revine automat la poziția centrală după utilizare. Această caracteristică este deosebit de utilă în aplicații în care comutarea instantanee este importantă din motive de siguranță sau în care este necesară activarea periodică. Mânerul comutatorului poate ocupa trei poziții (+/- 45°), îndeplinind cerințe complexe de control. Această componentă a seriei Schneider Electric Harmony XB4 este compatibilă cu blocuri LED universale, ceea ce o face flexibilă pentru utilizare în diverse sarcini de control și semnalizare. Dispozitivul, care funcționează sub codul de produs ZB4, poate fi utilizat într-o varietate de configurații electrice: cu codul M3, pot fi utilizate până la 4 contacte cu LED-uri integrate, cu codul M4, se pot utiliza maximum 4 contacte cu blocuri simple și duble; cu versiunea M6, se pot utiliza maximum 2 contacte cu LED-uri integrate și transformatoare; iar cu codul M10, se pot utiliza maximum 2 contacte cu LED-uri integrate în montarea frontală. Comutatorul are un cap indicator rotund cu un capac albastru, care servește ca codificare uniformă a culorilor pe panourile de control. Produsul se bucură de niveluri excepționale de protecție: protecție IP66, IP67, IP69 și IP69K împotriva umezelii și prafului, ceea ce îl face potrivit pentru utilizarea în medii extreme. În ceea ce privește clasificarea NEMA, acesta este conform cu standardele NEMA 13 și NEMA 4X, iar rezistența sa la impact este clasificată IK04 conform IEC 50102. Are o durabilitate mecanică remarcabilă și este proiectat pentru până la 500.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Rezistența sa la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C, de la o distanță de 0,1 m) permite curățarea chiar și în medii industriale. Capul comutatorului ZB4BK1863 poate fi utilizat și depozitat într-un interval larg de temperaturi (-40...+70 °C), sporind și mai mult utilitatea sa în diverse medii industriale. Produsul a fost testat în conformitate cu IEC 60947-5-5, UL 508, CSA C22.2 Nr. 14 și alte standarde și are numeroase certificări, precum BV, CSA, DNV, LROS și UL. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27. Toate aceste caracteristici contribuie la fiabilitatea și durabilitatea excepționale ale comutatorului selector Schneider Electric ZB4BK1863 în aplicații industriale.
Schneider Electric Harmony XB4 - ZB4BK1863 - cap comutator selector metalic iluminat, Ø22, 3 poziții, albastru, revenire dreapta-centru date tehnice
Caracteristici cheie
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap comutator selector iluminat
Compatibilitate produs: LED universal
Denumire scurtă dispozitiv: ZB4
Material cadru: Metal cromat
Formă cap: Standard
Diametru de montare: 22,5 mm
Forma capului unității indicatoare: Rotundă
Tip operator: Revenire cu arc din dreapta spre centru
Profil operator: Mâner standard albastru
Informații privind poziția actuatorului: 3 poziții +/- 45°
Culoarea capacului/actuatorului sau a lentilei: Albastru
Dimensiuni CAD
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Caracteristici mecanice
Durată de viață mecanică: 500.000 de cicluri
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Caracteristici electrice
Cod compoziție electrică: M3 max. pentru 4 contacte utilizând blocuri simple cu LED integrat în montarea frontală
M6 max. pentru 2 contacte utilizând blocuri simple cu LED integrat și transformator în montarea frontală
M10 max. pentru 2 contacte utilizând blocuri simple cu LED integrat în montarea frontală
M4 pentru max. 4 contacte utilizând blocuri simple și duble cu LED integrat în montarea frontală
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Grad de protecție IK: IK04 conform IEC 50102 Standarde și certificări IEC 60947-5-5
UL 508
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listat
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27p>
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Caracteristici ale dispozitivului
Prezentarea dispozitivului: Element de bază
