Modelul ZB4BK1883 din gama de produse Harmony XB4 de la Schneider Electric este un comutator selector iluminat de înaltă calitate pentru sarcini de automatizare și control în medii industriale. Designul metalic cromat nu numai că arată bine, dar garantează și durabilitate și fiabilitate în utilizarea zilnică. Acest comutator este compatibil cu blocurile LED universale Schneider Electric, oferind o soluție de iluminare flexibilă pentru o varietate de aplicații. Modelul ZB4BK1883 are o setare cu 3 poziții (+/- 45°) cu o funcție de revenire cu arc de la dreapta la centru, care este deosebit de utilă în medii în care revenirea automată a comutatorului la poziția sa implicită este importantă din motive de siguranță sau operaționale. Mânerul și lentila standard de culoare galbenă sunt foarte vizibile, fiind ușor de identificat chiar și în condiții de lumină slabă. Diametrul de montare de 22,5 mm este conform standardelor industriale, facilitând instalarea și înlocuirea. Parametrii tehnici ai produsului sunt impresionanți: are clase de protecție IP66, IP67, IP69 și IP69K, oferind o protecție excelentă împotriva prafului și a apei, chiar și atunci când este spălat la presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Clasa de rezistență la impact IK04 asigură că comutatorul poate rezista la solicitările mecanice ale utilizării zilnice. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a calității și fiabilității ridicate ale produsului. Capul comutatorului selector Schneider Electric ZB4BK1883 are o durată de viață mecanică de 500.000 de cicluri, asigurând o durabilitate remarcabilă, ceea ce îl face ideal pentru medii în care este necesară comutarea frecventă. Intervalul de temperatură de funcționare și depozitare al produsului, de la -40 °C la +70 °C, permite utilizarea acestuia în condiții de mediu extreme. Rezistența sa la vibrații este de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) pentru accelerația semianuală a undelor conform IEC 60068-2-27. Codurile de asamblare electrică (M3, M6, M10, M4) oferă diverse opțiuni de conectare: până la 4 contacte cu LED integrat pentru montare pe panoul frontal sau până la 2 contacte cu LED integrat și transformator pentru montare pe panoul frontal. Această flexibilitate permite utilizatorului să aleagă configurația care se potrivește cel mai bine nevoilor sale. Comutatorul selector iluminat Schneider Electric Harmony XB4 ZB4BK1883 este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 60947-5-5, JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. Produsul a fost certificat de organizații renumite, precum BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL, sporind și mai mult fiabilitatea și acceptarea sa la nivel internațional.

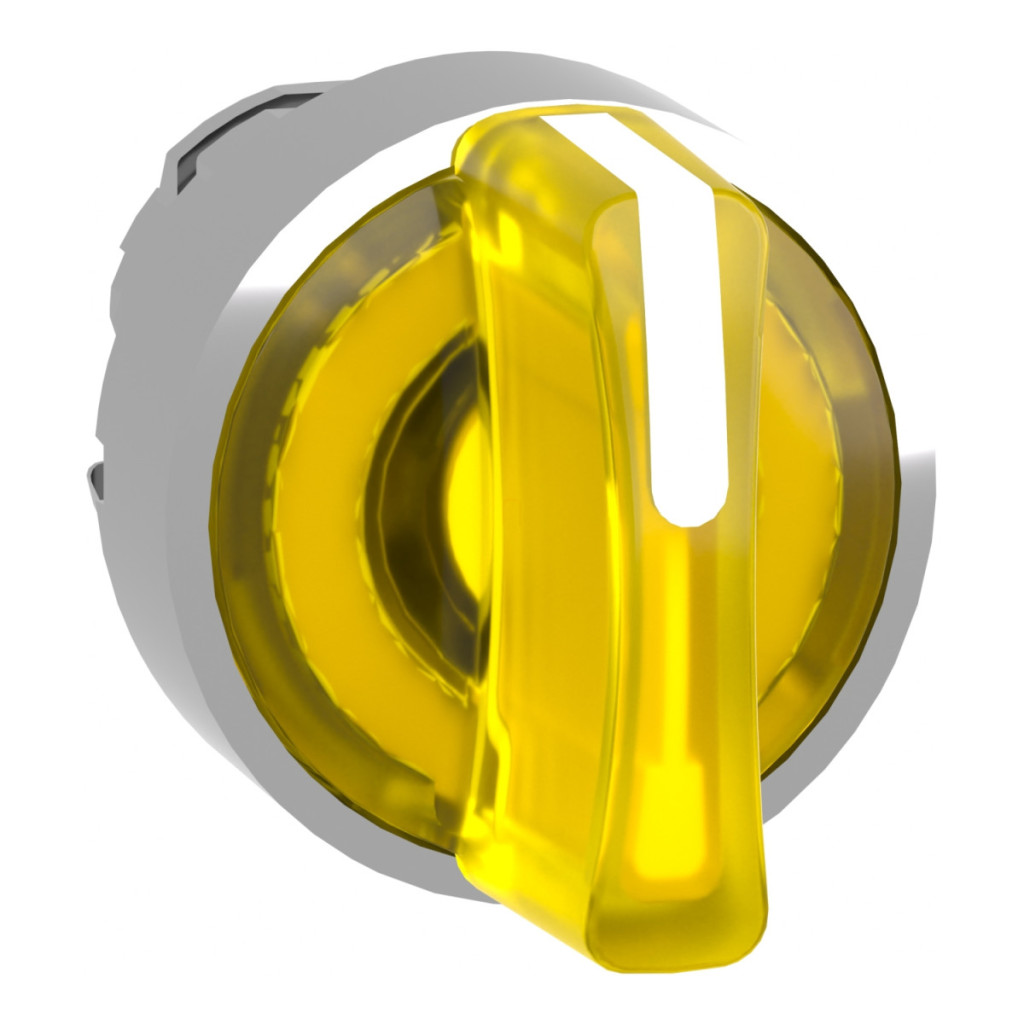

Schneider Electric Harmony XB4 - ZB4BK1883 - cap comutator selector iluminat din metal, Ø22, 3 poziții, galben, revenire din dreapta spre centru date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip operator: Revenire cu arc de la dreapta la centru
Profil operator: Mâner standard galben
Informații privind poziția operatorului: 3 poziții +/- 45°
Culoarea capacului/actuatorului sau lentilei: Galben
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică:
M3: <4 contacte cu blocuri simple pentru montare pe panou frontal cu LED integrat
M6: <2 contacte cu blocuri simple pentru montare pe panou frontal cu LED integrat și transformator
M10: <2 contacte cu blocuri simple pentru montare pe panou frontal cu LED integrat
M4: <4 contacte cu blocuri simple și duble pentru montare pe panoul frontal cu LED integrat
Prezentare generală a dispozitivului: Elemente de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP:
IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA:
NEMA 13
NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde:
IEC 60947-5-5
JIS C8201-5-1
UL 508
IEC 60947-5-4
IEC 60947-1
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs:
BV
CSA
DNV
LROS (Lloyds Register of Shipping)
Listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact:
30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
