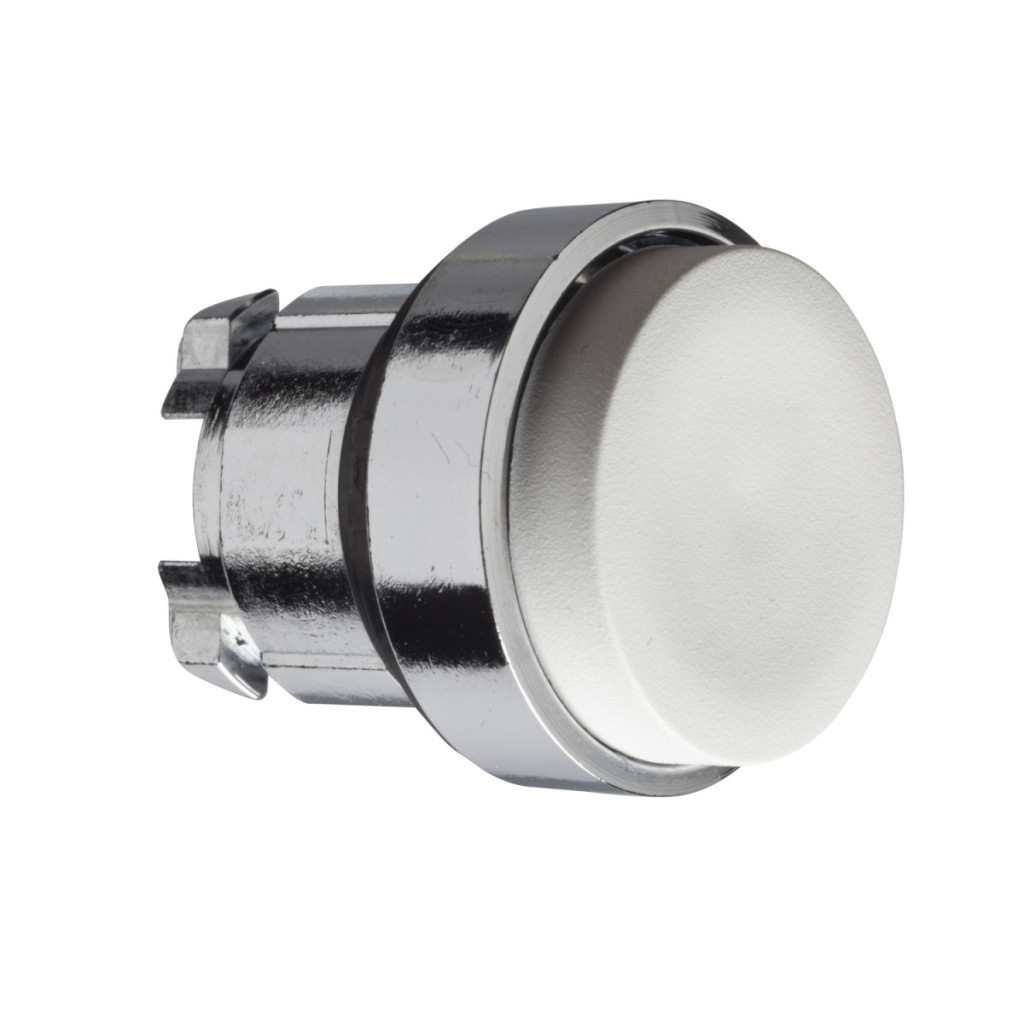

Capul butonului neiluminat Schneider Electric Harmony XB4 seria ZB4BL1 este un element de control dezvoltat pentru aplicații industriale profesionale, oferind o calitate și durabilitate excepționale. Acest buton alb, în relief, este alegerea ideală pentru medii în care fiabilitatea și durata lungă de viață sunt esențiale, cum ar fi liniile de producție, mașinile, panourile de control sau echipamentele industriale. Butonul ZB4BL1 face parte din familia de produse Harmony XB4, care este linia emblematică de elemente de control industrial a Schneider Electric. Produsul are un diametru standard de montare de 22,5 mm, ceea ce permite o instalare ușoară și compatibilitate cu majoritatea aplicațiilor industriale. Butonul alb, în relief, are o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Produsul este livrat fără marcaje, astfel încât poate fi personalizat cu marcaje specifice pentru aplicație, dacă este necesar. Parametrii tehnici ai capului butonului ZB4BL1 sunt impresionanți: cadrul metalic cromat asigură durabilitate și un aspect elegant. Produsul are o durată de viață mecanică remarcabilă de până la 10 milioane de cicluri de funcționare. Acest lucru înseamnă o fiabilitate excepțională chiar și în condiții de utilizare intensivă. În ceea ce privește opțiunile de configurare electrică, ZB4BL1 poate fi configurat în conformitate cu diferite coduri: Codul C1 permite utilizarea a până la 9 contacte cu blocuri simple în montarea pe panoul frontal, codul C2 permite utilizarea a până la 9 contacte cu blocuri simple și duble în montarea pe panoul frontal, codul C11 permite utilizarea a până la 3 contacte cu blocuri simple în montarea pe panoul frontal, iar codul C15 permite utilizarea a până la 1 contact cu blocuri simple în montarea pe panoul frontal. Capul butonului ZB4BL1 are parametri de mediu remarcabili, ceea ce permite utilizarea acestuia chiar și în condiții extreme. Intervalul de temperatură de funcționare și depozitare este între -40 °C și +70 °C, ceea ce asigură un spectru de funcționare extrem de larg. Protecția produsului este remarcabilă: are clase de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și diferite grade de protecție împotriva apei, inclusiv protecție împotriva jeturilor de apă de înaltă presiune și temperatură. Conform clasificării de protecție NEMA, produsul are clasele de protecție NEMA 13 și NEMA 4X, iar rezistența la impact IK este IK06 conform IEC 50102. Produsul aparține categoriei de supratensiune Clasa I conform IEC 60536. Capul butonului ZB4BL1 este conform cu o serie de standarde internaționale, inclusiv CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-1, IEC 60947-5-5, IEC 60947-5-4 și JIS C8201-1. Produsul are diverse certificări, precum BV, CSA, DNV, LROS (Lloyds register of shipping) și UL, care confirmă conformitatea sa cu standardele înalte de calitate și siguranță.
Schneider Electric Harmony XB4 - ZB4BL1 - cap metalic pentru buton apăsat, Ø22, în relief, alb, date tehnice de returnare
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Alb în relief, fără marcaje
Culoarea capacului/actuatorului sau a lentilei: Alb
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 33 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 <9 contacte cu blocuri individuale în montarea pe panoul frontal
C2 <9 contacte cu blocuri simple și duble montate pe panoul frontal
C11 <3 contacte cu blocuri simple montate pe panoul frontal
C15 <1 contact cu blocuri simple montate pe panoul frontal
Prezentarea dispozitivului: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
JIS C8201-5-1
IEC 60947-1
UL 508
IEC 60947-5-1
IEC 60947-5-5
IEC 60947-5-4
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
