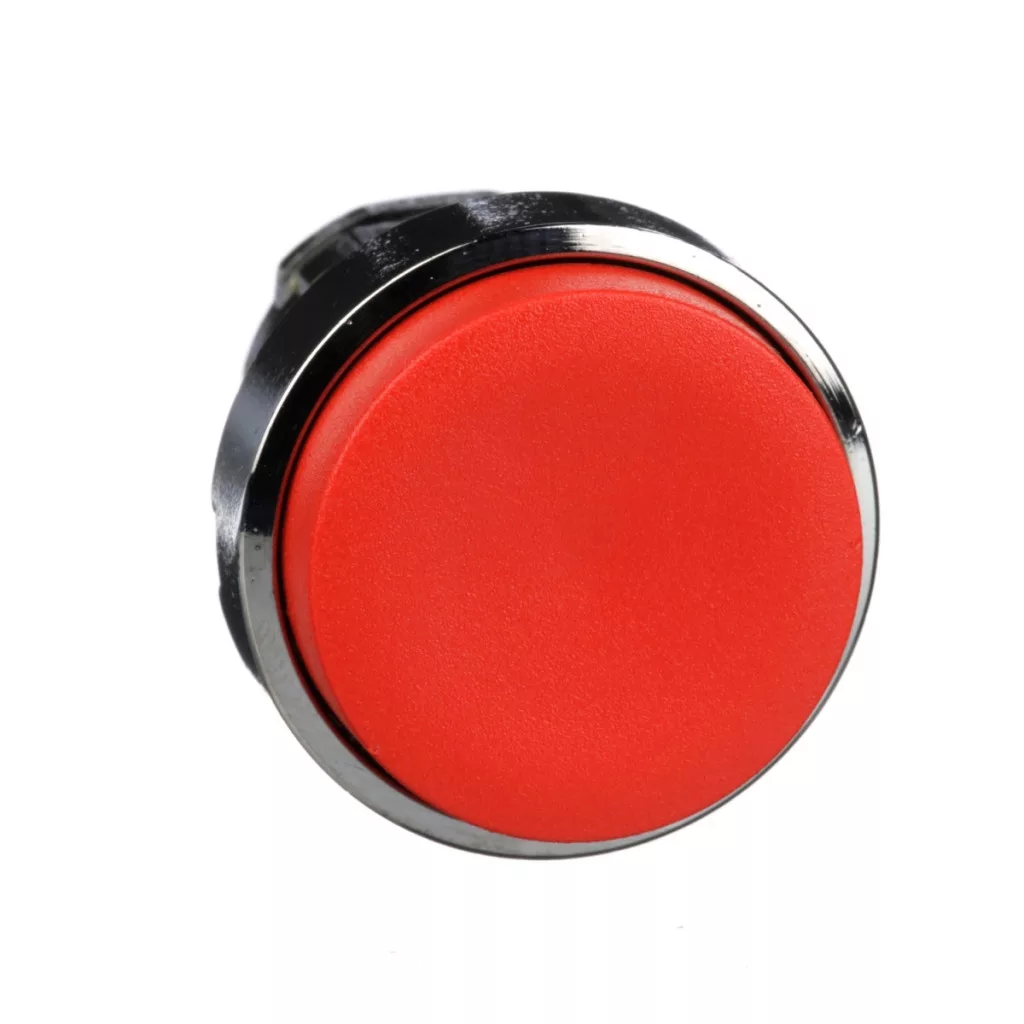

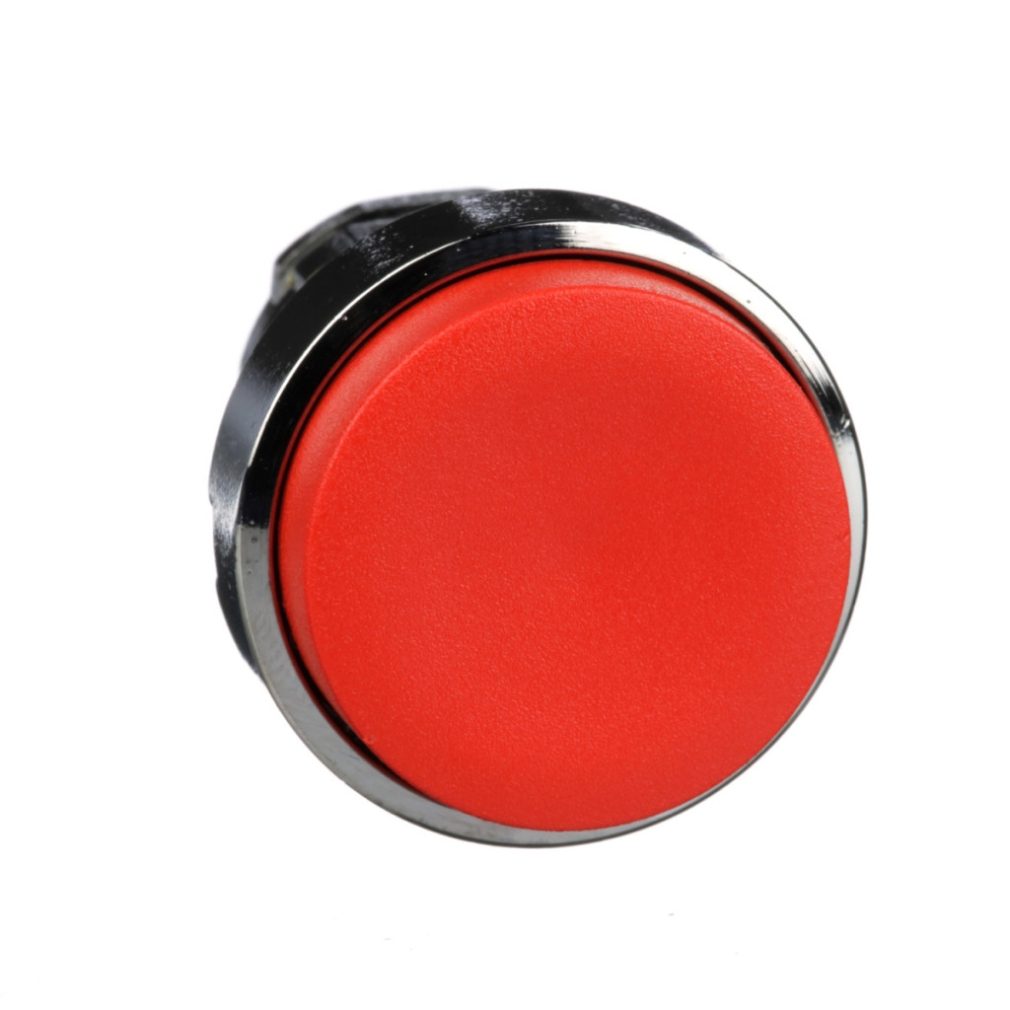

Capul butonului ZB4BL4 din gama Harmony XB4 de la Schneider Electric este un element de control industrial profesional care asigură o funcționare fiabilă în diverse aplicații de automatizare și control. Acest cap buton de calitate superioară, neiluminat, se distinge de produsele similare de pe piață datorită designului său inovator și durabilității. Modelul ZB4BL4 are un buton roșu proeminent cu cadru metalic cromat, care asigură un aspect elegant și o durată lungă de viață. Butonul rotund standard are un diametru de montare de 22,5 mm, care respectă standardele industriale și permite instalarea ușoară în sistemele existente. Produsul dispune de un mecanism de revenire cu arc, care asigură că butonul revine întotdeauna la poziția inițială după utilizare. Butonul nu are marcaje, ceea ce îl face universal aplicabil pentru o varietate de aplicații și permite etichetarea personalizată. În ceea ce privește parametrii tehnici, butonul ZB4BL4 are caracteristici remarcabile. Acesta se mândrește cu o durabilitate mecanică excepțională, deoarece poate efectua 10 milioane de cicluri de comutare fără defecțiuni, ceea ce este deosebit de important în mediile industriale utilizate frecvent. Produsul are clase de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, ceea ce asigură o rezistență completă la praf și diferite grade de rezistență la apă, inclusiv rezistență la spălarea cu presiune înaltă. Are clasificare NEMA 13 și NEMA 4X, cu un grad de rezistență la impact de IK06 conform IEC 50102. Toate acestea oferă o protecție excelentă chiar și în medii industriale dure. Produsul poate fi utilizat într-un interval de temperatură de funcționare extrem de larg: între -40 °C și +70 °C, și poate fi depozitat în același interval. Produsul aparține categoriei de supratensiune Clasa I conform IEC 60536. ZB4BL4 este compatibil cu diverse configurații electrice: C1 (max. 9 contacte utilizând blocuri simple în montare frontală), C2 (max. 9 contacte utilizând blocuri simple și duble în montare frontală), C11 (max. 3 contacte utilizând blocuri simple în montare frontală) și C15 (max. 1 contact utilizând blocuri simple în montare frontală). În ceea ce privește dimensiunile, lățimea și înălțimea totală conform CAD sunt de 29 mm, iar adâncimea este de 33 mm. Capul butonului ZB4BL4 este conform cu numeroase standarde internaționale și are mai multe certificări, inclusiv BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL. Produsul are o rezistență remarcabilă la vibrații: 5 gn (f = 2...500 Hz) conform IEC 60068-2-6, precum și o rezistență remarcabilă la impact: 30 gn (durată 18 ms) și 50 gn (durată 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27. Capul butonului Schneider Electric ZB4BL4 este alegerea ideală pentru mediile industriale în care funcționarea fiabilă, durata lungă de viață și protecția remarcabilă sunt esențiale.
Schneider Electric Harmony XB4 - ZB4BL4 - cap metalic pentru buton apăsat, Ø22, în relief, roșu, date tehnice de returnare
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Forma capului: Standard
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profil actuator: Roșu în relief, nemarcat
Culoare capac/actuator sau lentilă: Roșu
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 33 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod asamblare electrică: C1 - max. 9 contacte utilizând blocuri simple în montare frontală
C2 - max. 9 contacte utilizând blocuri simple și duble în montare frontală
C11 - max. 3 contacte utilizând blocuri simple în montare frontală
C15 - max. 1 contact utilizând blocuri simple în montare frontală
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Protecție NEMA: NEMA 13, NEMA 4X
Protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
