Capul butonului galben ZB4BL5 din seria Harmony XB4 de la Schneider Electric este un element de control de înaltă calitate, conceput pentru medii industriale. Acest produs face parte din familia de produse Harmony XB4, cunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa remarcabile. ZB4BL5 este un buton galben de înaltă calitate, cu cadru metalic cromat și o funcționare distinctivă, cu revenire la centru, ceea ce îl face alegerea perfectă pentru panouri de control industriale, mașini și diverse sisteme de automatizare. Capul butonului ZB4BL5 are un design rotund, este disponibil într-o versiune standard și are o suprafață nemarcată. Datorită diametrului de montare de 22,5 mm, poate fi instalat cu ușurință în panouri de control standard. Cadrul metalic cromat oferă o durabilitate excepțională, făcând produsul rezistent la condiții industriale dure, substanțe chimice și utilizare frecventă. Butonul de control galben este atrăgător, fiind ideal pentru indicarea diverselor funcții, cum ar fi pornirea, repornirea sau alte operațiuni importante, în special în situații în care evidențierea vizuală este importantă. Parametrii tehnici ai capului butonului ZB4BL5 sunt impresionanți. Dimensiunile sale CAD sunt de 29 mm lățime, 29 mm înălțime și 33 mm adâncime, asigurând un design compact. Produsul are o durată de viață mecanică excepțional de lungă, de 10.000.000 de cicluri de funcționare, demonstrând calitatea oferită de Schneider Electric. Capul butonului ZB4BL5 are un grad de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, ceea ce înseamnă că este complet etanș la praf și apă și poate rezista chiar și la jeturi de apă de înaltă presiune. De asemenea, are protecție NEMA 13 și NEMA 4X conform clasificării NEMA. Clasa sa IK este IK06, ceea ce asigură o rezistență adecvată la impact conform IEC 50102. Aceste caracteristici sunt deosebit de importante în medii în care poate fi prezent praf, umezeală sau chiar stropi de apă. Capul butonului ZB4BL5 poate fi utilizat într-o gamă largă de temperaturi ambientale, de la -40 °C la +70 °C, atât pentru depozitare, cât și pentru funcționare, oferind o flexibilitate excepțională în diferite condiții climatice. Produsul dispune, de asemenea, de protecție împotriva supratensiunii cu o clasificare de clasa I conform IEC 60536. Capul butonului ZB4BL5 este conform cu o serie de standarde, inclusiv CSA C22.2 nr. 14, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1 și JIS C8201-1. Produsul are certificări recunoscute la nivel internațional, precum BV, CSA, DNV, LROS (Lloyds register of shipping) și UL, care garantează calitatea și fiabilitatea la nivel mondial. Capul butonului ZB4BL5 are, de asemenea, o rezistență excelentă la vibrații și șocuri. Conform standardului IEC 60068-2-6, are o rezistență la vibrații de 5 gn în gama de frecvențe 2-500 Hz. În ceea ce privește rezistența la șocuri, poate rezista la o accelerație de 30 gn timp de 18 ms și la o accelerație de 50 gn timp de 11 ms în cazul accelerației cu semiondă sinusoidală, conform standardului IEC 60068-2-27. Poate fi utilizat cu diverse coduri de asamblare electrică (C1, C2, C11, C15), care permit diferite configurații de contact, făcând capul butonului ZB4BL5 extrem de versatil pentru o varietate de sarcini de control. Capul butonului Schneider Electric ZB4BL5 este alegerea ideală pentru panouri de control industriale, mașini, sisteme de automatizare și alte aplicații industriale în care sunt necesare elemente de control fiabile, durabile și foarte vizibile.

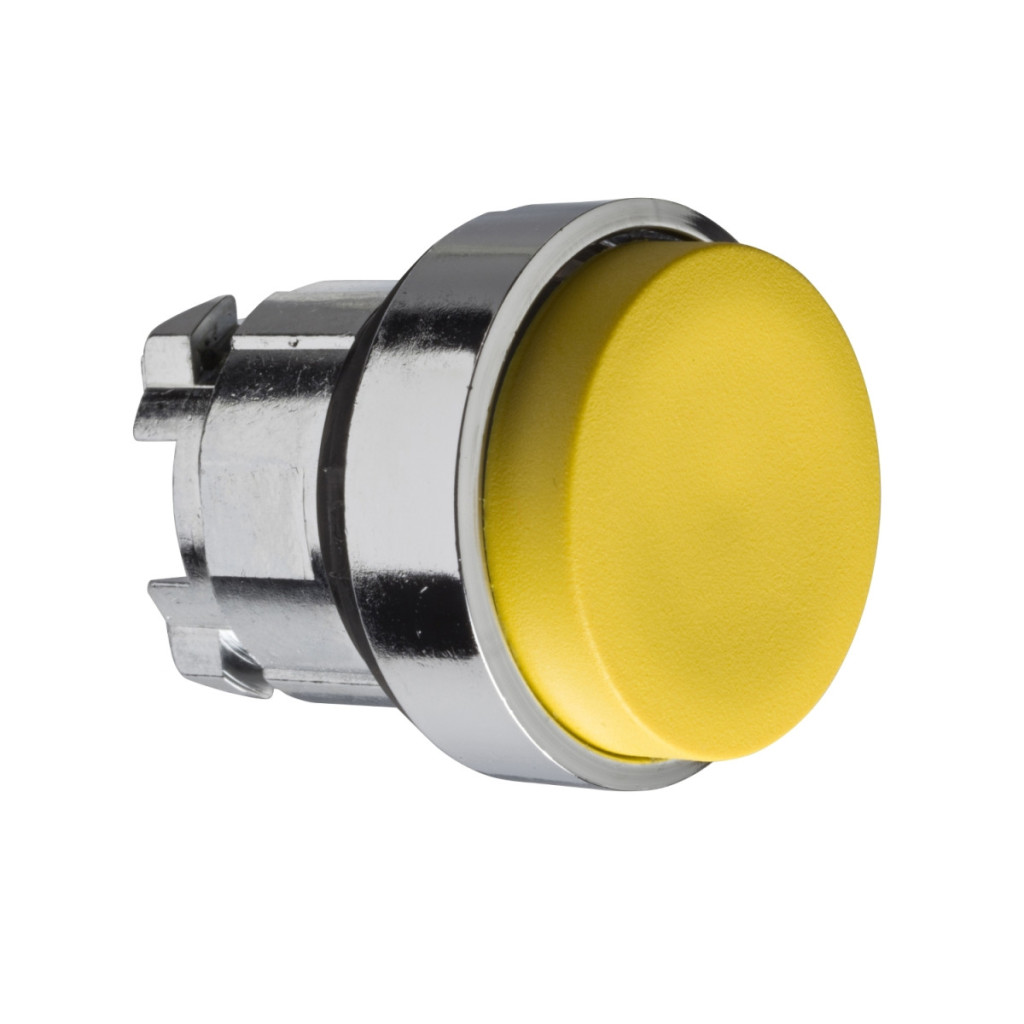

Schneider Electric Harmony XB4 - ZB4BL5 - buton metalic, Ø22, în relief, galben, date tehnice de returnare
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap buton
Denumire scurtă a produsului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Caracteristici fizice
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Galben proeminent, nemarcat
Culoarea capacului/actuatorului sau lentilei: Galben
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 33 mm
Performanță
Durată de viață mecanică: 10.000.000 de cicluri
Compoziție electrică
Cod asamblare electrică: C1 <9 contacte utilizând blocuri simple, montare frontală
C2 <9 contacte utilizând blocuri simple și duble, montare frontală
C11 <3 contacte utilizând blocuri simple, montare frontală
C15 <1 contact utilizând blocuri simple, montare frontală
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
