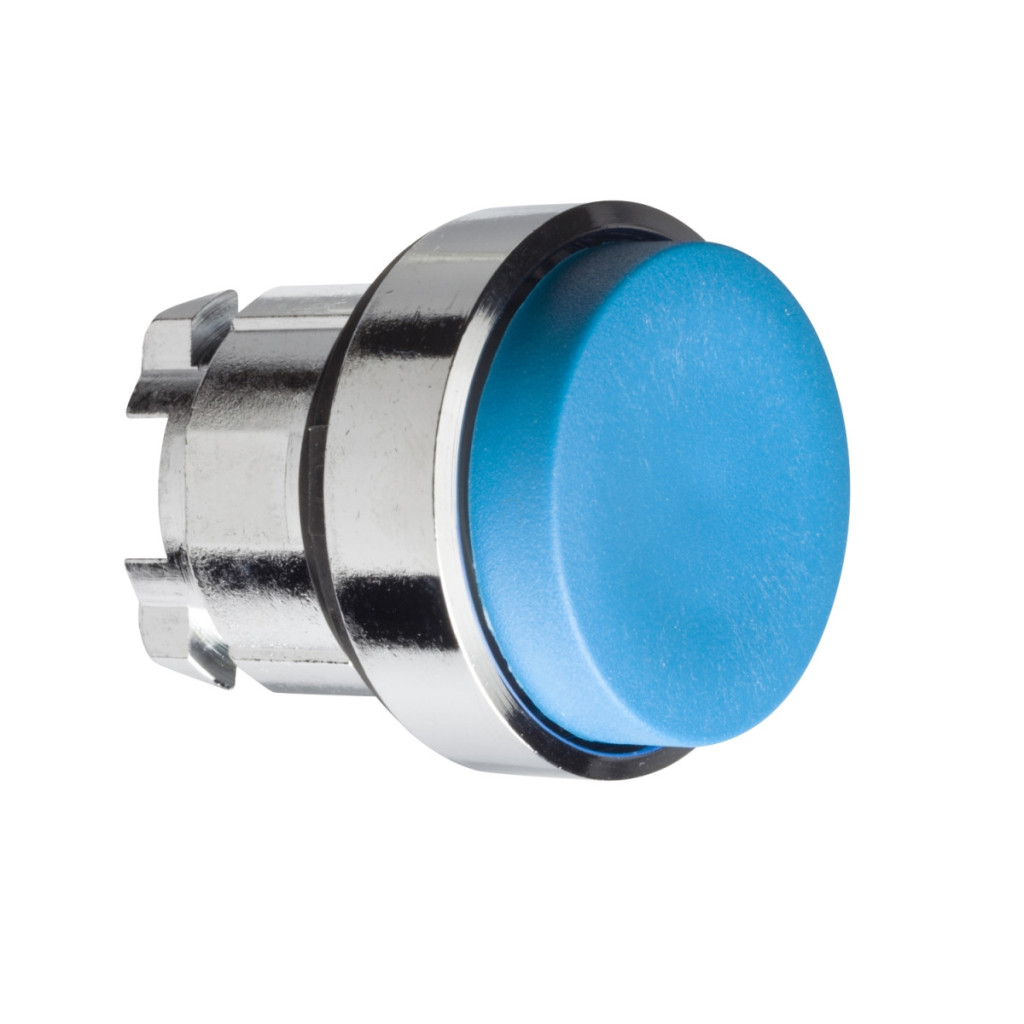

Produsul Schneider Electric Harmony XB4 seria ZB4BL6 este un buton de înaltă calitate, neiluminat, conceput pentru panouri de control industriale și dulapuri de comutație. Această componentă de calitate superioară face parte din familia de produse Harmony XB4, recunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa. ZB4BL6 este un buton albastru, în relief, care se potrivește într-un orificiu de montare standard de 22,5 mm, fiind compatibil cu majoritatea panourilor de control industriale. Produsul are o funcție de revenire cu arc și un design simplu, asigurând aplicabilitatea universală într-o varietate de medii industriale. Cadrul metalic cromat nu numai că îi conferă un aspect estetic, dar și crește semnificativ durata de viață a produsului și rezistența la condiții industriale dure. Forma standard rotundă a capului permite o utilizare ergonomică, respectând în același timp standardele industriale. Capul butonului ZB4BL6 are parametri tehnici impresionanți. Durata sa de viață mecanică este remarcabilă: garantează 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în cazul utilizării frecvente. În ceea ce privește protecția mediului, produsul este clasificat IP66, IP67, IP69 și IP69K conform IEC 60529 și îndeplinește, de asemenea, cerințele NEMA 13 și NEMA 4X. Această protecție remarcabilă asigură rezistența butonului la praf, apă și jeturi de apă de înaltă presiune, făcându-l alegerea perfectă pentru spălătorii, procesarea alimentelor și alte medii în care este necesară curățarea regulată. Produsul are o gamă largă de temperaturi de funcționare: poate fi utilizat de la -40 °C la +70 °C, ceea ce permite utilizarea sa în condiții climatice extreme, atât în exterior, cât și în interior, în medii răcite sau încălzite. Clasa de rezistență la impact IK06 conform IEC 50102 oferă protecție suplimentară împotriva impactului mecanic. Din punct de vedere electric, unitatea principală ZB4BL6 poate fi utilizată în diverse configurații. Conform codului de asamblare electrică C1, pe panoul frontal pot fi montate maximum 9 contacte utilizând blocuri simple, în timp ce codul C2 permite până la 9 contacte prin combinarea blocurilor simple și duble. Codul C11 acceptă maximum 3 contacte, iar codul C15 acceptă 1 contact cu blocuri simple pentru montarea pe panoul frontal. Aceste opțiuni de configurare flexibile asigură o gamă largă de aplicații pentru diverse sarcini de control. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-5-1 și JIS C8201-1 și este certificat de BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL. Această conformitate extinsă permite utilizarea ZB4BL6 în diverse industrii și țări, respectând reglementările și cerințele locale.
Schneider Electric Harmony XB4 - ZB4BL6 - cap metalic pentru buton, Ø22, în relief, albastru, date tehnice de returnare
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22,5 mm
Formă cap: Rotundă
Tip de acționare: Revenire cu arc
Profil operator: Albastru, în relief, nemarcat
Culoarea operatorului/capacului: Albastru
Parametri tehnici
Dimensiuni CAD: Lățime: 29 mm, Înălțime: 29 mm, Adâncime: 33 mm
Durată de viață mecanică: 10.000.000 de cicluri de comutare
Cod de asamblare electrică:
C1: max. 9 contacte cu blocuri simple în montarea pe panoul frontal
C2: max. 9 contacte cu blocuri simple și duble în montarea pe panoul frontal
C11: max. 3 contacte cu blocuri simple în montarea pe panoul frontal
C15: max. 1 contact cu blocuri simple în montarea pe panoul frontal
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...+70 °C
Temperatura ambiantă în timpul funcționării: -40...+70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK06 conform IEC 50102
Certificate și standarde
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
